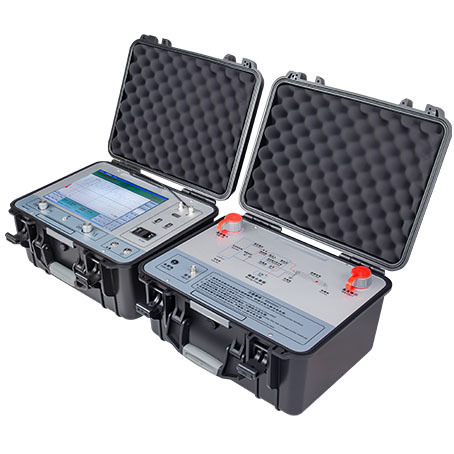

XHGG502 tdr yeraltı kablo arıza bulucu, insan-bilgisayar etkileşimli test gerçekleştirmek için endüstriyel sınıf 12.1 inç dokunmatik hepsi bir arada bilgisayar ve basit bir işletim yazılımı arayüzü benimser. Endüstriyel sınıf entegre devreler ve cihazlar, dahili büyük kapasiteli lityum-iyon pil kullanır, kararlı ve güvenilirdir ve kullanımı kolaydır.
Bu kablo arıza test cihazı, güç kablosu durumu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Bu kablo arıza test cihazı, sinyal filtreleme, toplama, veri işleme, grafik görüntüleme, grafik analizi gerçekleştirmek için modern elektronik teknoloji ve bilgisayar teknolojisinin birleşimini benimser, Kablo hızı ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testi tamamlanır.
Bu kablo arıza bulucu, çeşitli malzemelerden, farklı kesitlere ve farklı ortamlara sahip güç kabloları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve gömülü teller için düşük dirençli, kısa devre, açık devre ve kopma arızalarının yanı sıra yüksek dirençli kaçak ve yüksek dirençli flaşör ağ arızaları için uygundur.
| Ürün adı |
Yeraltı kablo arıza ön bulucu (TDR) |
| Model |
XHGG502 |
| MOQ |
1 Birim |
| Ana fonksiyon |
Yeraltı kablo arıza kaba mesafe ölçümü için |
| Veri örnekleme hızı |
60MHz, 120 MHz, 240MHz, 400MHz |
| Test mesafesi |
>60Km |
| Test edilen kablo uzunluğu ayarı |
<1Km (short distance);<3Km (medium distance);>3Km (uzun mesafe) |
| Darbe genliği |
400Vpp |
| Darbe genişliği |
0.1uS ve 2uS |
| Okuma çözünürlüğü |
0.1m |
| Sistem test doğruluğu |
0.5m'den az |
| Darbe kuplör dayanım gerilimi |
38kVDC |
| Çalışma koşulları |
sıcaklık -25°C~+55°C, bağıl nem %85, atmosfer basıncı 750±30mmHg. |
| Ölçüm yöntemi |
Düşük voltaj darbe yöntemi, yüksek voltaj aşırı gerilim yöntemi, çoklu darbe yöntemi |
35KV ve altı voltaj seviyelerindeki güç kablolarının ana yalıtım arızalarını doğru ve hızlı bir şekilde tespit edin; kablo uzunluğunu kalibre edin; kablo arıza mesafesini kaba bir şekilde test edin
XHGG502 yansıtıcısı ile kablo arızalarını önceden konumlandırma, şunlara dayanarak:
düşük voltaj darbe yansıtma yöntemi (TDR),
yüksek voltaj aşırı gerilimyöntemi (yani ICE, DECAY),
ark yansıtma darbe yansıtma yöntemi (ARCtek atış ve ARC çoklu atış)
| Kablo arıza ön bulucu |
XHGG502: kablo arıza mesafesi testi için, bir ana bilgisayar ve bir kuplör içerir |
Daha fazla bilgi ve hizmet için bizimle iletişime geçmenizi bekliyoruz.
Kablo arıza ön konumlandırma: XHGG502 yansıtıcısı ile düşük voltaj darbe yansıtma yöntemi (TDR) ve yüksek voltaj bozunma (aşırı gerilim) yöntemi (DECAY) temelinde, ark yansıtma yöntemi (tek atış/ çoklu atış).
XHGG502'nin üç test modu vardır: düşük voltaj darbesi, yüksek voltaj aşırı gerilimi, ARC çoklu atış.
Aşağıdaki resim, XHGG502'nin ARC çoklu atış test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir.
--------------------------------------------------------------------------------------------------------------------------------------------------------
Aşağıdaki resim, XHGG502'nin yüksek voltaj aşırı gerilim test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir
--------------------------------------------------------------------------------------------------------------------------------------------------------
Aşağıdaki resim, XHGG502'nin düşük voltaj darbe test modu kullanılarak ölçülen kablo uzunluğunu veya kablo açık devre arıza mesafesini göstermektedir. Düşük voltaj darbe yöntemi kullanılırken, yüksek voltaj darbe jeneratörünü bağlamaya gerek yoktur. Diğer test yöntemleri yüksek voltaj darbe jeneratörü ile birlikte kullanılmalıdır.
