XHDD503E Yeraltı Kabloları için Akustik-Manyetik Senkronizasyonlu Kablo Arıza Noktalayıcı

Kablo hatası belirleyicisi, kablo hatası noktalarının spesifik konumunu belirlemek için titreşim alma ve elektromanyetik indüksiyon ilkelerini kullanır.Yüksek voltajlı bir patlama jeneratörü hata noktasında flashover boşaltmasına neden olur, ve ortaya çıkan titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar, enstrümanın hassas hata yerini bulmak için özel sondası tarafından tespit edilir.

• 5 inçlik dokunmatik yüksek parlaklık LCD, güneş ışığı altında görünürlüğü sağlar
• 4 test modu: standart, geliştirilmiş, gürültü azaltma ve özelleştirilmiş
• 4 konumlandırma fonksiyonu: akustik-manetik senkronizasyon, saf akustik, saf manyetik ve adım voltajı
• Çoklu filtreleme seçenekleriyle arka plan gürültüsünü azaltma teknolojisi
• BNR ve sessiz fonksiyonları ile donatılmıştır.
• Yol sapması gösterme yeteneği
• IP65 su geçirmezliği derecesine sahip çok katmanlı fiziksel izolasyon sinyali sensörleri
• Uzun bekleme süresi ve hızlı şarj cihazına sahip büyük kapasiteli lityum pil
• Basit bir insan-makine arayüzü ile kompakt, hafif tasarım

1Akustomanyetik senkronizasyon yöntemi:Geleneksel akustik ölçümleri, sinyalleri arasındaki zaman farklarını ölçerek hassas hata yerini bulmak için elektromanyetik sinyal tespitiyle birleştirir.

2Saf ses yöntemi:Hasar noktalarında yüksek voltajlı uyarı sesleri üretmek için yüksek voltajlı uyarı kullanır.

3Saf manyetik yöntem:Kablo yolunu ve hata yerlerini belirlemek için indüksiyon bobinleri aracılığıyla darbe sinyallerini algılar.

4A çerçeve yöntemi:Potansiyel fark ölçümlerini, gömülü kablolarda elektrik alanı özelliklerindeki değişiklikleri tespit ederek toprak hatalarını bulmak için kullanır.

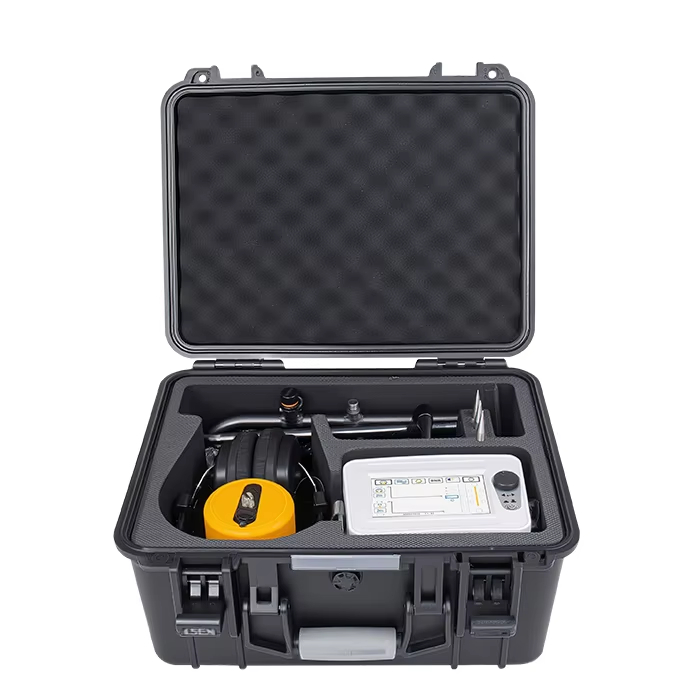

• Kablo hatası belirleyici ana ünitesi
• Bağlantı çubuğu ile prob
• Sinyal geri bildirimi için kulaklık
• 7 çekirdekli sinyal kablosu
• Şarj cihazı
• Adım gerilim testi için A çerçeve
• A çerçeve bağlantı kablosu
• Yer sapı aksesuarı

Kırmızı ve yeşil göstergeler hata noktasına yaklaştıkça sinyal gücünün değişimini gösteriyor.en fazla eğilimi, hata konumundan yaklaşık 5 metre önce ve sonra meydana gelen.
