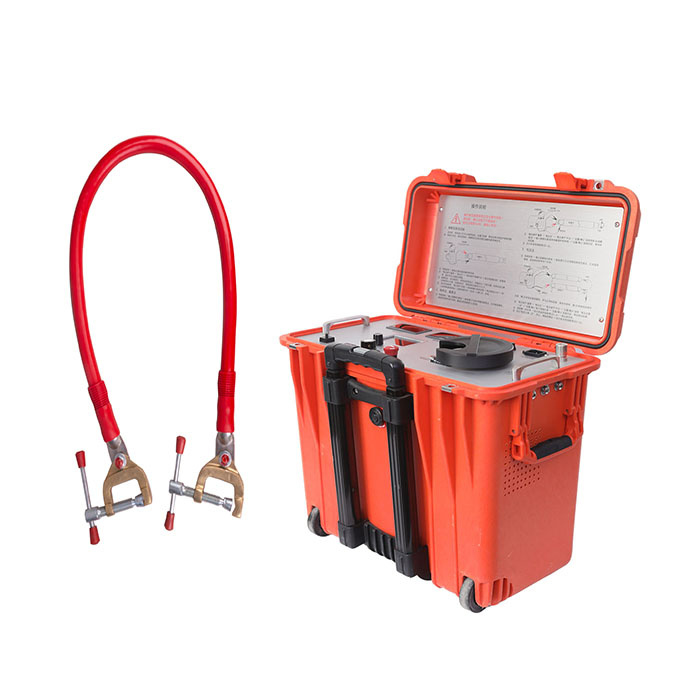

Kablo arıza yeri akıllı köprüsü, yakma ve akıllı köprüyü bir arada bulundurur. Yakma modunda nominal gerilim 60kV, kısa devre akımı 400mA olup, yüksek dirençli arızayı hızla düşük dirence yakabilir. Akıllı köprünün nominal çalışma akımı 750mA olup, arıza yerinin doğruluğunu büyük ölçüde artırır. Özellikle GIS terminali ve çapraz bağlantı gibi karmaşık yüksek gerilim kablolarının izolasyon arıza yerinin tespiti gibi, yüksek gerilim, büyük kesit ve uzun karmaşık kablo sistemlerinin izolasyon arıza yerinin tespiti için uygundur. Yer tespiti, GIS anahtarını ve kısa devre çapraz bağlantısını çıkarmadan hızlı bir şekilde tamamlanabilir. Akıllı kablo arıza yeri köprüsü, bazı kısa hat arızaları hariç tüm kablo izolasyon ve kılıf arızalarını tespit etmek için kullanılabilir.
Özellikler: 1. Ekipman, yüksek gerilim sabit akım kaynağı oluşturmak için anahtarlamalı güç kaynağı kullanır, yüksek gerilim ve kararlı akım sağlar. 2. Köprü algılama modülü, yüksek potansiyelde büyük bir LCD ekran ile entegre edilmiştir. Paneldeki çalışma düğmesi toprak potansiyelindedir ve köprü, izolasyon çubuğu aracılığıyla çalıştırılır. 3. Özel olarak üretilmiş, koruyucu kalkanlı dört çekirdekli yüksek gerilim ölçüm kablosu, bakır örgü örgülü koruyucu katmanı güvenilir bir şekilde topraklanmıştır ve güvenli kullanım sağlar. Dört uçlu direnç ölçüm yöntemi, kurşun direncinin hatasını önler. 4. Yüksek gerilim sabit akım kaynağı ve köprü, taşınabilir bir çekme çubuklu plastik kutuya entegre edilmiştir. Yüksek gerilim, hafif, kullanımı kolaydır. 5. Köprü yöntemi, dalga yansıma yöntemine kıyasla kör noktaya sahip değildir ve özellikle kısa kabloların ve uçlara yakın yerlerin arıza noktalarını belirlemek için uygundur. 6. Yüksek gerilim ve yüksek akım, özellikle büyük uzunluk ve büyük kesitli karmaşık yüksek gerilim kablo sistemlerinin izolasyon ve kılıf arızalarının tespiti için uygundur.
Teknik Parametreler
| Yakma modu |
Çıkış gerilimi |
0~60kV Sürekli ayarlanabilir |
| Kısa devre akımı |
400mA |
| Bir köprü modeli |
Çıkış gerilimi |
0~4kV Sürekli ayarlanabilir |
| Kısa devre akımı |
750mA |
| LCD Ekran |
3.5 inç TFT Renkli ekran |
| Konumlandırma doğruluğu |
±(0.2%·L+1)m |
| Test aralığı |
1~50000m |
| Çalışma klavyesi |
Tek tuşla işlem |
| Güç kaynağı |
220V AC±10%,50Hz |
| Güç |
2kVA, Jeneratör güç kaynağı (2kW'dan büyük) |
| Ağırlık |
29kg |
| Boyutlar (uzunluk × genişlik × yükseklik) |
30cm´46cm´50cm |
| Çalışma sıcaklığı |
-10ºC~+55ºC |
Paketleme ve Nakliye
PAKET LİSTESİ
| seri numarası |
ad |
miktar |
| 1 |
Kablo arıza yeri akıllı köprü ana gövdesi |
1 |
| 2 |
Köprü test kutusu |
1 |
| 3 |
Yedek sigorta (10A, 5×20) |
5 |
| 4 |
Aksesuar paketi |
1 |
| 5 |
Aksesuar çantası aksesuarları |
|
| 5.1 |
Köprü konumlandırma test hattı |
1 |
| 5.2 |
Yakılmış kaynak çıkış hattı |
1 |
| 5.3 |
Köprü konumlandırma düşük dirençli kısa devre |
1 |
| 5.4 |
Köprü konumlandırma için özel kısa tel |
1 |
| 5.5 |
Özel toprak teli |
1 |
| 5.6 |
Deşarj çubuğu toprak teli |
1 |
| 5.7 |
Güç kablosu |
1 |
| 5.8 |
Deşarj çubuğu |
1 |
|
İsteğe bağlı aksesuarlar |
|
|
10m düşük dirençli kısa devre hattı
(110kV~220kV kablolar için kullanılabilir) |
1 |
|
Kablo koparma kiti |
1 |
