Özel 35kV Aşırı Gerilim Jeneratörü — XHHV535-4T
Model: XHHV535-4T | 2450J Deşarj | 3 Çalışma Modu
Şunlar için tasarlanmıştır: 35kV Kablo Ağı Bakım Ekipleri, Arıza Yeri Tespit Yüklenicileri, Enerji Nakil Hattı Trafo Merkezi Test Ekipleri
Temel Değer: Özel olarak üretilmiş bir 35kV aşırı gerilim jeneratörü — çok voltajlı anahtar yok, taviz yok. Üç çalışma modu ile tek voltaj sınıfı için optimize edilmiş 2450 joule deşarj enerjisi, arıza yeri tespit stratejinize uyacak şekilde.
Neden Özel Bir 35kV Ünite
Çok voltajlı aşırı gerilim jeneratörleri her voltaj adımında taviz verir — kapasitör değerleri, deşarj zamanlaması ve enerji dağılımı aralıklar boyunca ortalaması alınır. XHHV535-4T, tüm güç kademesini ve 4μF kapasitörünü 35kV sınıfına adayarak bu tavizi ortadan kaldırır. Sonuç: 33kV ila 35kV arasındaki orta gerilim kablo ağları için optimize edilmiş 2450 joule temiz, kontrollü deşarj enerjisi.
Filosu ağırlıklı olarak 35kV dağıtım ve tali iletim kabloları üzerinde çalışan enerji şirketleri ve yükleniciler için özel bir ünite, voltaj seçici hatası olmaması, yanlış aralıkta kazara enerji verilmemesi ve her arıza yeri tespit olayı boyunca tutarlı aşırı gerilim özellikleri anlamına gelir.
Üç Çalışma Modu — Tek Cihaz, Her Arıza Stratejisi
DC Dayanım
Kablo dayanım gerilimi testi için IEC standartlarına göre sürekli DC çıkışı. Hedef voltajı ayarlayın, belirtilen süre boyunca tutun, yalıtım bütünlüğünü doğrulayın.
Tek Darbe
Manuel tetikleyici — operatör deşarj anını kontrol eder. Şüpheli bir arıza noktasında akustik doğrulama veya uzak uçtaki bir ekiple koordinasyon için idealdir.
Otomatik Döngü
~5s aralıklı otomatik zamanlı deşarj. Akustik-manyetik nokta tespiti için standart mod — ritmik darbe dizisi, XHDD503 tespiti için tutarlı akustik imzalar oluşturur.
Teknik Özellikler
| Parametre | Özellik |
|---|
| Çıkış Voltaj Aralığı | 0–35 kV DC, sürekli ayarlanabilir |
| Dahili Kapasitör | 4 μF (35kV aralığına özel) |
| Maksimum Deşarj Enerjisi | 2.450 J (35kV / 4μF'de) |
| Aşırı Gerilim Güç Derecesi | 2 kVA |
| Yüksek Gerilim Ölçüm Doğruluğu | 2.5 dereceli voltaj bölücü, çift analog metre (kV + mA) |
| Çalışma Modları | DC Dayanım · Tek Darbe (manuel) · Otomatik Döngü (~5s aralık) |
| Güvenlik Sistemleri | Sıfır konumu başlatma kilidi, durdurmada otomatik kapasitör deşarjı, aşırı akım/aşırı voltaj koruması |
| Ek Fonksiyonlar | Entegre kablo arıza dalga formu örnekleme modülü (TDR lokalizatörü için Q9 çıkışı), DC dayanım gerilimi test modu |
| Boyutlar | Entegre tekerlekler ve taşıma kolu ile arabaya monte tasarım |
| Ağırlık | ~119 kg |
| Güç Kaynağı | AC 220V ±10%, 50Hz ±2Hz (diğer frekanslar özelleştirilebilir) |
| Çalışma Sıcaklığı | -20°C ila +50°C |
| Ekran | Çift analog metre — voltmetre + ampermetre |
| Marka / Menşe | XZH TEST / Xi'an, Shaanxi, Çin |
| Sertifikasyon | CE, ISO |
2450J vs Tipik Çok Voltajlı Jeneratörler:35kV'de 4μF ile XHHV535-4T, karşılaştırılabilir ayarlarda çok voltajlı ünitelerden %20'ye kadar daha fazla deşarj enerjisi üretir. Bu ek enerji, arıza noktasında daha yüksek akustik imzalar olarak doğrudan çevrilir — zayıf deşarjların yüzeyde tespit edilemediği yüksek dirençli arızaları nokta tespiti için kritik.

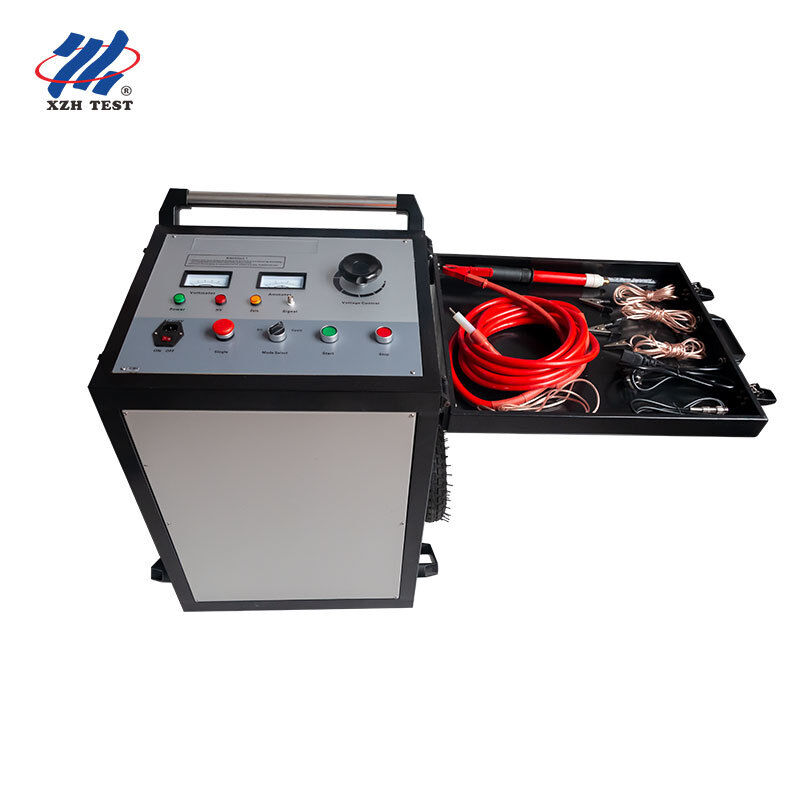

Panel Kontrolleri — Kas Hafızası İçin Tasarlanmış
XHHV535-4T'nin kontrol düzeni mantıksal bir soldan sağa çalışma dizisini takip eder, eğitim süresini en aza indirir ve saha koşullarında operatör hatasını azaltır:
| Kontrol / Gösterge | İşlev |
|---|
| Ampermetre / Voltajmetre | Çift 2.5 dereceli analog metre — sol ampermetre düşük voltaj tarafı akımını gösterir, sağ voltmetre gerçek zamanlı Yüksek Gerilim çıkışını kV cinsinden görüntüler |
| Sıfır Göstergesi (Sarı) | Voltaj kontrol düğmesi sıfır konumundayken yanar — Başlat düğmesi yalnızca bu gösterge yandığında etkilidir |
| Yüksek Gerilim Göstergesi (Kırmızı) | Yüksek gerilim çıkışı aktif olduğunda yanar — test alanındaki tüm personele görsel uyarı görevi görür |
| Güç Göstergesi (Yeşil) | Ana güç anahtarı takıldıktan sonra AC 220V girişinin mevcut olduğunu onaylar |
| Mod Seçici | Üç konumlu döner anahtar: DC Dayanım · Tek Darbe · Otomatik Döngü |
| Başlat Düğmesi | Yüksek Gerilim çıkışını etkinleştirir — yalnızca sıfır konumunda etkilidir (sıfır başlatma kilidi). Basıldığında başlat rölesini çeker |
| Durdur Düğmesi | Yüksek Gerilim çıkışını hemen keser, başlat rölesini düşürür ve otomatik kapasitör deşarjını tetikler — anormal çalışma belirtisi görüldüğünde basın |
| Voltaj Kontrol Düğmesi | 0 ila 35kV arasında sürekli ayarlanabilir — saat yönünde dönüş çıkışı artırır. Her başlat döngüsünden önce sıfıra döndürülmelidir |
Entegre Sistem Mimarisi
- DC Yüksek Gerilim Kaynağı:Harici Yüksek Gerilim güç kaynağı olmadan 0 ila 35kV arasında temiz DC çıkışı üreten dahili yükseltici transformatör ve doğrultucu
- Enerji Depolama Kapasitörü:Optimal enerji yoğunluğu ve deşarj zamanlaması için 35kV çıkış kademesine uyumlu 4μF özel kapasitör
- Deşarj Küresi Montajı:Her deşarj döngüsü için kontrollü, tekrarlanabilir aşırı gerilim özellikleri üreten korumalı muhafaza içinde hassas işlenmiş deşarj aralığı
- Otomatik Deşarj Devresi:Durdur komutu veya güç kaybı üzerine, dahili kapasitör bir güvenlik boşaltma direnci aracılığıyla otomatik olarak deşarj edilir — voltmetre sıfıra düşer, kablo bağlantısı kesilmeden önce güvenli durumu onaylar
XHHV535-4T ile Standart Arıza Yeri Tespit İş Akışı
- Ön Konumlandırma:Yaklaşık arıza mesafesini belirlemek için bir TDR kablo arıza lokalizatörü (XZH TEST 502 serisi) bağlayın. 4T'nin dahili dalga formu örnekleme modülü, senkronize TDR alımı için temiz bir Q9 tetikleme sinyali sağlar
- Mod Ayarla:Akustik-manyetik nokta tespiti için Otomatik Döngü modunu veya onarım öncesi yalıtım doğrulama için DC Dayanım modunu seçin
- Sıfır Kontrolü ve Başlatma:Sarı sıfır göstergesinin yandığını onaylayın, Başlat'a basın, ardından voltaj kontrol düğmesi aracılığıyla hedef aşırı gerilim seviyesine kadar voltajı artırın
- Nokta Tespiti:Otomatik Döngü modunda, 4T yaklaşık 5 saniyede bir 2450J deşarj gerçekleştirir. Akustik-manyetik bir nokta tespit cihazı (XHDD503) kullanarak, önceden konumlandırılmış kablo bölümü boyunca deşarj sesini ve elektromanyetik sinyalleri yakalayarak arama alanını tam arıza konumuna daraltın
- Durdur ve Deşarj Et:Durdur'a basın — 4T otomatik olarak Yüksek Gerilim çıkışını keser ve dahili kapasitörü deşarj eder. Çıkış kablolarını çıkarmadan önce voltmetrenin sıfır olduğunu doğrulayın
Güvenlik Önlemleri — 35kV Operasyonları
- 35kV ölümcül bir voltaj seviyesidir — yalnızca yetkili yüksek gerilim teknisyenleri bu ekipmanı kullanabilir
- Başlat'a basmadan önce sarı Sıfır göstergesinin yanması gerekir — bu zorunlu bir güvenlik kilididir
- Kırmızı Yüksek Gerilim göstergesi yanarken çıkış kablolarına, deşarj çubuğuna veya herhangi bir Yüksek Gerilim bağlantısına dokunmayın
- Anormal sayaç okumaları, ark sesleri veya yanık kokuları tespit edildiğinde hemen Durdur'a basın
- Test alanına yaklaşmadan veya kabloları çıkarmadan önce voltmetrenin sıfıra döndüğünü ve otomatik deşarjın tamamlandığını her zaman doğrulayın
- Enerji vermeden önce ünitenin toprak terminalini trafo merkezi toprak şebekesine bağlayın — asla doğrulanmış bir toprak bağlantısı olmadan çalıştırmayın
Sıkça Sorulan Sorular
S: Yüksek gerilim aşırı gerilim jeneratörü kablo arıza tespitinde nasıl çalışır?
Aşırı gerilim jeneratörü, arızalı kabloya yüksek enerjili bir darbe deşarj ederek arıza noktasında kontrollü bir yüksek gerilim arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilir yüksek bir vurma sesi) hem de elektromanyetik bir darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle tam arıza konumunu hassas bir şekilde belirleyebilir.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük gerilim kabloları (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta gerilim dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek gerilim iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test voltajı spesifikasyonlarına başvurun ve yüksek gerilim operasyonu sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Aşırı gerilim jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek gerilim aşırı gerilim jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlantıdan önce kablonun tamamen enerjisiz ve tüm güç kaynaklarından izole edildiğini her zaman doğrulayın. Uyarı işaretleriyle test bölgesi etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, Yüksek Gerilim yalıtım eldivenleri ve dielektrik ayakkabılar dahil olmak üzere uygun Kişisel Koruyucu Donanım (KKD) giymelidir. Entegre güvenlik özellikleri — güç kapalıyken otomatik deşarj, acil durdurma ve sıfır voltaj kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), aşırı enerjinin kablo hasarını kötüleştirebileceği yüksek dirençli arızaların ilk teyidi ve yer tespiti için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza nokta tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına uyarlamasına olanak tanır.
S: Bu aşırı gerilim jeneratörü ile hangi garanti ve destek dahildir?
Üretim kusurlarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite aşırı gerilim jeneratörü, Yüksek Gerilim çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve koruyucu bir taşıma çözümü içerir. Yerinde kurulum, devreye alma ve operatör güvenlik eğitimi talep üzerine mevcuttur. Deşarj aralıkları, kapasitörler ve Yüksek Gerilim diyotları dahil yedek parçalar hızlı değişim için stoklanmaktadır.
