Çok Fonksiyonlu Kablo Akıllı Kablo Tanımlama Cihazı

Ürün Tanımı

1Başlangıç koşulları ve çalışma koşulları

2Göndericinin özellikleri

505DS canlı kablo tanımlama aracı, kablo tanımlama aracı, çok fonksiyonel kablo tanımlama aracı ve akıllı kablo tanımlama aracı olarak da bilinir.Güç kablosu mühendisleri ve kablo işçileri için kablo kimliğinin teknik sorunlarını çözmek için tasarlanmıştır.Kullanıcı, kazara canlı kabloları kesip ciddi kazalara neden olmamak için, cihaz aracılığıyla çoklu kablolardan hedef kablolardan birini doğru bir şekilde tanımlayabilir.Kablo kimliği kablonun her iki ucundaki işlemden başlar.Kablonun her iki ucundaki çift numaralandırmanın doğru olmasını sağlamak gerekir.Yerel personelin hafızası ne kadar güvenilir olursa olsunBu ürün ayrıca canlı kablo tanımlama, güç arızası kablo tanımlama, AC akım testi,ve AC voltaj testiBir vericiden, bir aktarıcı akım kleminden, bir alıcıdan ve bir alıcı esnek akım kleminden oluşur.

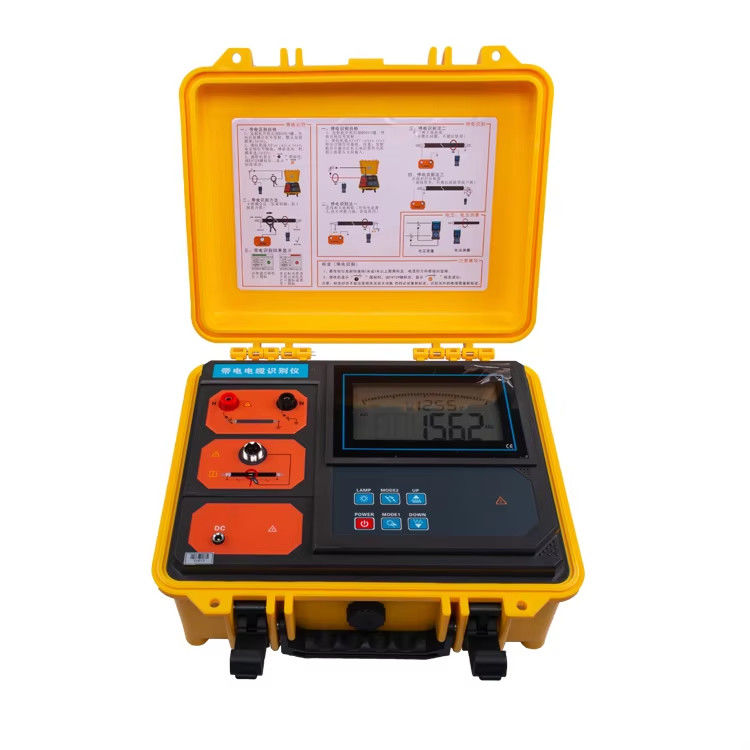

İletici:Yüksek performanslı şarj edilebilir lityum pil, otomatik impedans eşleştirme,ve otomatik korumaGöndericiler, entegre özel bir alet kutusu tasarımı benimser, polypropylene plastikini hammaddesi olarak kullanır ve tek seferlik enjeksiyon kalıplaması için yeni kompozit dolgu maddeleri ekler.Sertlik, sertlik, aşınma direnci, ısı direnci ve yalıtım performansı. kabine yaklaşık 200kg basınca dayanabilir, ev sahibinin büyük LCD ekranı gerçek zamanlı olarak kalan pil gücünü gösterir,Beyaz arka ışık, ve bir bakışta açık olan emisyon sinyalinin dinamik göstergesi.

Işınlama klemesi:Canlı kablo tespit edildiğinde, iletici klem, verici ile hedef kablo arasındaki sinyali eşleştirir. Çene boyutu Φ120mm'dir. İletici klem yönlüdür.Gönderme sinyali ileten sapı gösterilen yönden akıyorCanlı tanımlama sırasında: çıkış darbe akımlarını çiftleştirmek için kaliper kullanın, dört frekans yayın: 625Hz, 1562Hz, 2500Hz, 10kHz,çift hedef kablosuna (hedef kablosu üç çekirdekli zırhlı bir kablodur) ile verici, ve kablo çekirdeğine bileşik darbeler enjekte Akım sinyali,Nabız akımı, alıcı ve esnek akım kleminin algılaması ve tanımlaması için hedef kablo etrafında bir elektromanyetik alan oluşturur.Dövme akımı yönlü olduğundan, algılama da yönlüdür.

Elektrik arızası tespiti:Doğrudan bağlı çıkış darbeleri, kablo çekirdeğine darbeleri kodlayan akım sinyali enjekte etmek için kullanılır.Bu akım alıcı ve esnek akım klem için hedef kablo etrafında bir elektromanyetik alan üretir algılamak için, kod çözme ve tanımlama; çünkü akımın yönlülüğü var, bu yüzden algılama da yönlüdür.

Alıcı:El cihazı, 3,5 inçlik renkli LCD ekran, yüksek hızlı mikroprosesör, tam algoritmalar ile birleştirilmiş, Işınlatıcının impuls kodlu akım sinyalini tanımlamak ve çözmek için,ve sinyal gücü ve algılama sonuçlarını görüntülemek için sinyal gücü kalibrasyon fonksiyonuna sahiptir. Mükemmel ve sezgisel; renkli ölçek çubuklarının dinamik gösterimi, bir bakışta net, başarılı kablo tanımlama işaretleri, hedef olmayan kablo işaretleri,Hedef kabloyu hızlı ve otomatik olarak tanımlayabilirAynı zamanda, test edilebilir voltaj aralığı AC 0.00V ~ 600V (50Hz / 60Hz), ölçülebilir AC akım aralığı AC 0.00A ~ 5000A (50Hz / 60Hz) ve ölçülebilir akım frekansı 45Hz ~ 70Hz'dir.

Esnek akım klemesi:Bu mükemmel geçici izleme yeteneğine sahip bir Rockwell bobini. İletici tarafından üretilen impuls kod akımını hızlı bir şekilde tanımlayabilir.ve kalın kablolar veya düzensiz şekilli iletkenler için uygundurÇene iç çapı yaklaşık 200mm'dir ve test edilen devreyi kesmeden Φ200mm'den aşağı kabloları bağlayabilir, temassız ölçüm, güvenli ve hızlıdır.

Özel not:Bu kablo tanımlama cihazı hem canlı kablo tanımlama hem de güç arızası kablo tanımlama işlevlerine sahiptir.Canlı kabloya bağlanmak kesinlikle yasaktır.Canlı kablo tanımlaması sadece üç çekirdekli zırhlı kablolar için geçerlidir.ve giriş sinyalinin yönü tutarlı olmalıdır.
