Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH Test
Sertifika:	CE/ISO
Model numarası:	XHHD523L

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH Test

Sertifika:

CE/ISO

Model numarası:

XHHD523L

Vurgulamak:

High Light

Vurgulamak:

Düzenlenebilir Voltaj Kablosu Hata Bulma

Yeraltı güç kablosu kablosu test edici

frekans tabanlı kablo hatası dedektörü

Trading Information

Min sipariş miktarı:

1 birim

Ambalaj bilgileri:

Ahşap kutu

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

2000 birim/yıl

Ürün Tanımı

Temel Bilgiler

Model NO.

XHHD523L

Test Modu

Kaydedilmiş Test

Kullanım Alanları

Ses Kablosu Test Cihazı, Koaksiyel Kablo Test Cihazı, Dijital Kablo Test Cihazı

Test Bölgesi

Kablo Oluşturma

Sertifikasyon

CE, ISO

Özelleştirilmiş

Renk

Turuncu

Test Frekansı

128Hz/111Hz/105Hz/94Hz(Afc)

Çözünürlük

0.5m

Taşıma Paketi

İçinde Köpük Dolgulu Ahşap Kutu

Şartname

350mm*280mm*170mm

Marka

XZH TEST

Menşei

Çin Xi'an

HS Kodu

8543201000

Üretim Kapasitesi

1000 adet/Yıl

Ürün Açıklaması

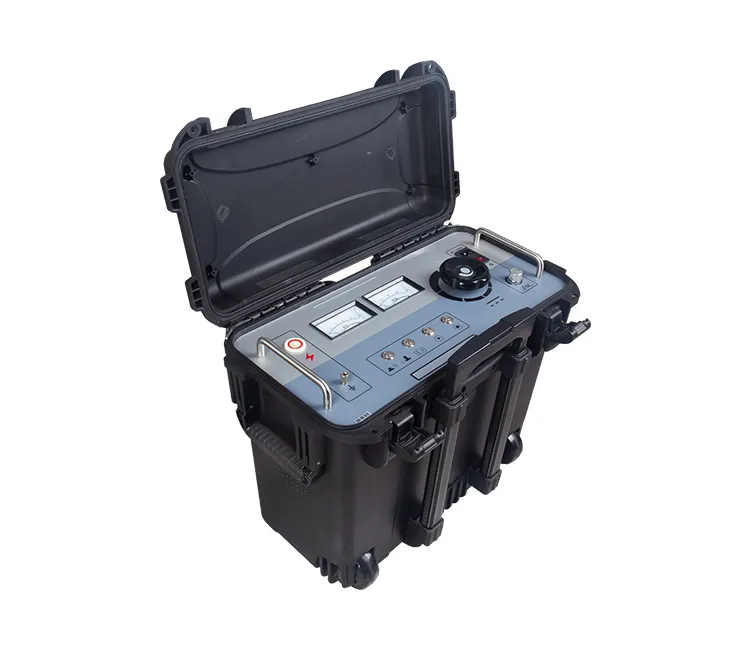

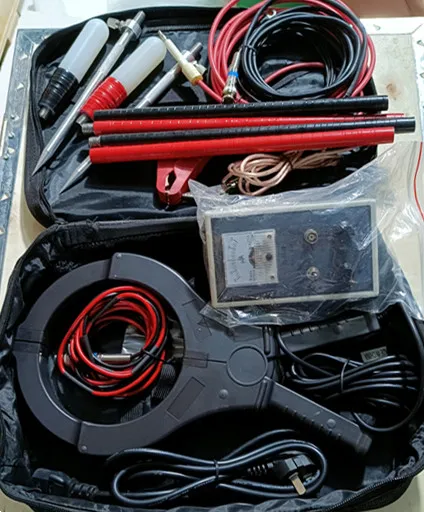

XHHD523L Kablo Arıza Kılıfı Bulucu

MURRAY Köprüsü prensibine göre tasarlanmıştır. Ekipman, yüksek voltaj, hafiflik, kolay kullanım ve Yüksek voltajlı Kablo kılıfı arıza bulucu özelliklerine sahiptir.
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

* Özellikle kablonun orta konnektörünün doğrusal yüksek empedans arızası gibi, düşük dirence ateşlenmesi zor olan doğrusal yüksek empedans arıza noktası olmak üzere, döşendikten sonra kablonun yüksek dirençli arıza noktası.

* Arızadan sonra, sabit akım kaynağı arkı koruyabilir, köprüden kararlı bir akım geçer ve köprü yeterli hassasiyete sahiptir.
* Arızalanmamış, ancak Meg ohm metre kullanımı gibi düşük dirençli kusur noktası, düşük kablo direnci bulunmuş, ancak çalışma voltajı yalıtım kusur noktasını bozmamıştır.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Test adımı:

1. Bir multimetre, bir sallama saati veya diğer basınca dayanıklı ekipmanla kablonun arıza durumunu kontrol edin ve her bir çekirdeğin toprağa karşı yalıtım direncinin veya artık voltaj arızasının değerini kaydedin.

2. Test edilecek kablonun uzunluğunu, modelini, kesitini ve diğer parametrelerini kaydedin ve kablo döşeme yolu boyunca rotayı inceleyin. Uzak kısa devre arızalı kabloda ve yardımcı kablo çıkış terminalinde, yüksek basınç yaralanmasını önlemek için uzaktan izlemede bir kişi bırakın.

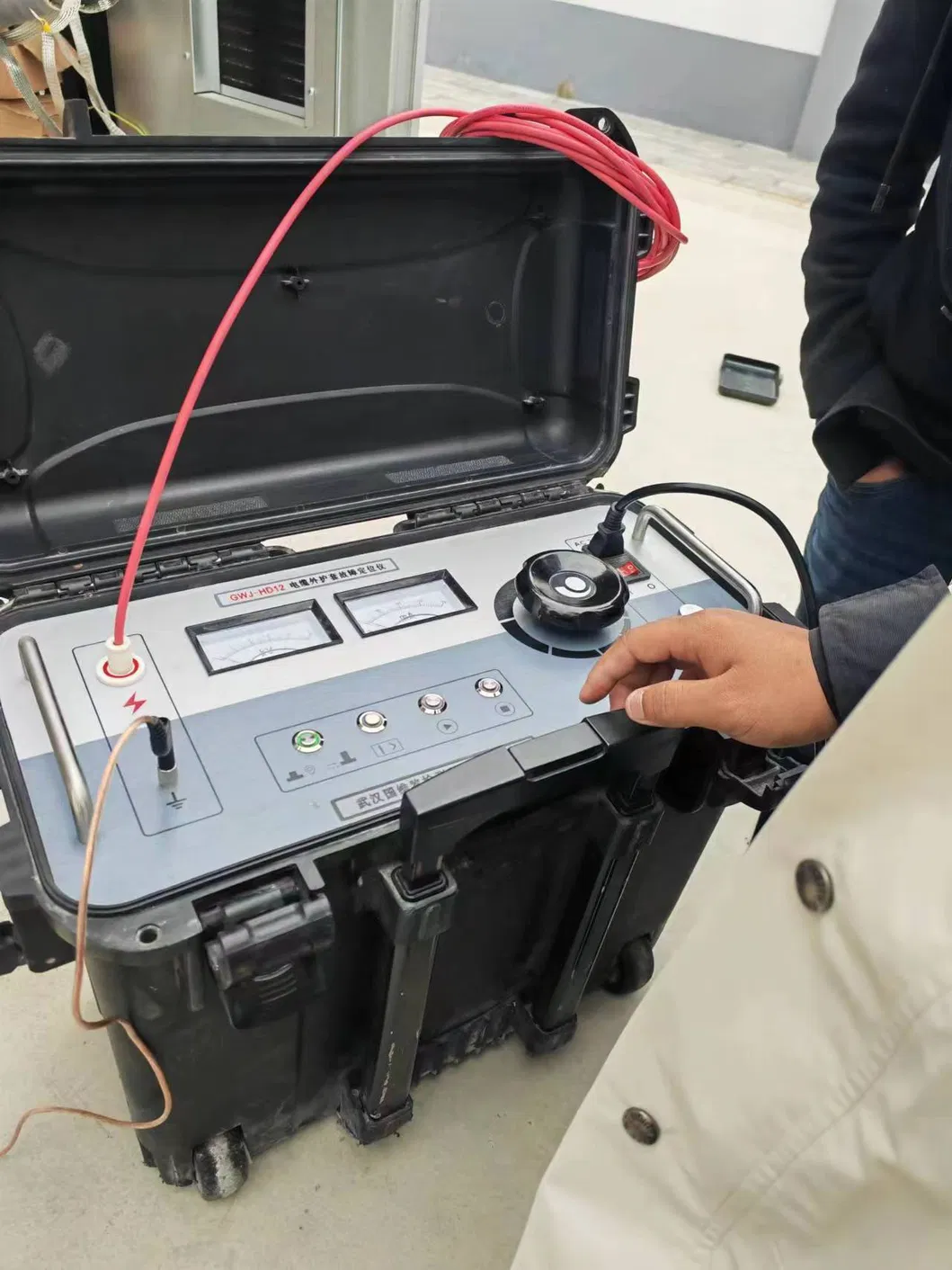

3. Kablolama. Cihazın toprağı, konumlandırma sahasının topraklama gövdesine güvenilir bir şekilde bağlanır.
Topraklama çubukları cihaz toprağına bağlanır. Ölçüm başlığı (siyah klips) arızalı kablo çekirdeğine ve
ölçüm ucu (kırmızı klips) yardımcı kablo çekirdeğine bağlanır.

4. Köprü sıfır (yüksek voltaj düğmesi sıfır değil). Gücü açın ve galvanometreyi sıfırlamak için sıfır düğmesini çevirin.

5. AC220V'ye bağlı güç kaynağı.

6. Basıncı artırın. Güç anahtarını açın ve güç göstergesi yanar. Yüksek basınç düğmesi saat yönünün tersine çevrildiğinde, sıfır konumu etkinleştirilir.

7. Yüksek basınç düğmesini saat yönünde çevirin ve ampermetrenin 5mA'yı aşmasına kadar voltmetreyi ve ampermetreyi izleyin. Akım kararlı değilse, voltaj kararlı bir ark veya iletken alan oluşturmak için bir süre daha artmaya devam edebilir, test sırasında akımı stabilize eder.

8, denge ayarı. Hassasiyeti adım adım artırmak için yakınlaştırma düğmesini saat yönünde çevirin
galvanometre önemli ölçüde sapar ancak aşmaz. Galvanometreyi sıfır yapmak için kadranı çevirin. (İbre sola doğruysa, saat yönünde çevirin, ibre sağa doğruysa, saat yönünün tersine çevirin). Bu andaki zil kadranının P1 okumasını not edin.

9, voltaj düşüşü, deşarj. Kelepçe değişim konumu ölçülecek ve (4) ila (10) adımları tekrarlanacaktır.
başka bir P2 okuması elde etmek için, P1+P2=1000 olmalıdır

10. Hesaplama. Arıza noktasının konumu X=2×L ×P1‰ Formüldeki "2"ye daha fazla dikkat edin.
Yardımcı kablo, hesaplamaya dahil olan kablo sayısını ikiye katlayacaktır.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

S: Ticaret şirketi misiniz yoksa üretici mi?

C: Biz fabrikayız.
S: Teslim süreniz ne kadar?

C: Genellikle mallar stokta ise 5-10 gündür. Veya mallar stokta değilse 15-20 gündür, miktara göredir.
S: Örnekler sağlıyor musunuz? ücretsiz mi yoksa ekstra mı?

C: Hayır, numuneyi ücretsiz olarak sunabiliriz ancak navlun bedelini ödemeyiz.
S: Ödeme koşullarınız nedir?

C: Ödeme<=1000USD, %100 peşin.
