TDR Yeraltı Kablo Arıza Bulucu Sinyal Filtreleme ve Veri İşleme için Modern Teknoloji

Ürün Ayrıntıları:

Sertifika:	CE, ISO

Ayrıntılı Bilgiler

Sertifika:

CE, ISO

Model NO.:

XHGG502

özel:

özel

Renk:

Siyah

Taşıma Paketi:

İçerisinde Köpük Bulunan Ahşap Kutu

Ticari marka:

XZH TESTİ

Kaynağı:

Çin Xi'an

Yetenek temini:

1000 adet/yıl

Özelleştirme:

Kullanılabilir

Satış sonrası hizmet:

Garanti

Garanti:

1 yıl

Vurgulamak:

High Light

Vurgulamak:

TDR kablo hatası belirleyici

Sinyal Filtreleme TDR Kablo Arıza Bulucu

Yeraltı Kablosu Hata Bulma Aracı

Ürün Tanımı

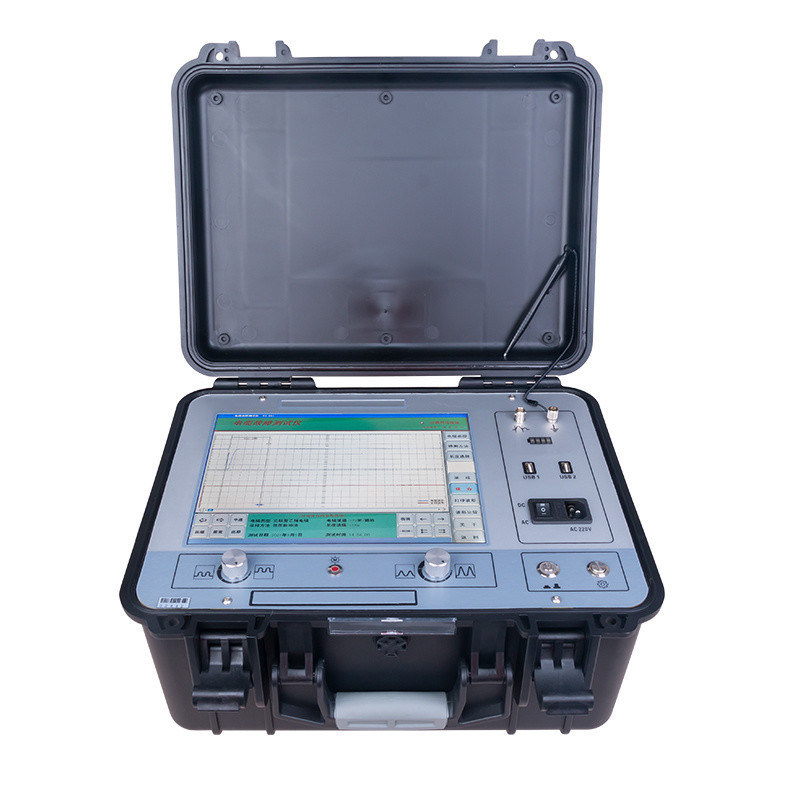

XHGG502 tdr yeraltı kablo hatası belirleyicisi, endüstriyel düzeyde 12.1 inçlik dokunmatik bir bilgisayar ve insan-bilgisayar etkileşimi testini gerçekleştirmek için basit bir işletim yazılım arayüzü kullanır.Endüstriyel düzeyde entegre devreler ve cihazlar kullanın, büyük kapasiteli lityum iyonlu batarya, istikrarlı ve güvenilir ve kullanımı kolay.
Bu kablo hatası tester, güç kablosunun durumunu ve hata mesafesini ölçmek ve analiz etmek için özel bir enstrüman.Bu kablo hatası tester sinyal filtreleme gerçekleştirmek için modern elektronik teknoloji ve bilgisayar teknolojisinin kombinasyonunu benimserKablo hız ölçümünü, kablo uzunluğunu test etmeyi, kablo hatası mesafesini test etmeyi tamamlamak için.
Bu kablo hatası belirleyici, güç kablolarının düşük dirençli, kısa devreli, açık devreli ve bağlantı kesme hatası, yüksek frekanslı koaksiyel kablolar, sokak ışığı kabloları,ve farklı bölümlere ve farklı ortamlara sahip çeşitli malzemelerden gömülü teller, yüksek dirençli sızıntı ve yüksek dirençli yanıp sönen. ağ arızası.
Daha fazla bilgi için bizimle iletişime geçmenize hoş geldiniz.

Ürün Adı	Yeraltı kablosunun arızası önceden belirleyici (TDR)
Model	XHGG502
MOQ	1 Birim
Ana fonksiyon	Yeraltı kablo hatası için kaba mesafe ölçümü
Veri örnekleme oranı	60 MHz, 120 MHz, 240 MHz, 400 MHz
Test mesafesi	>60Km
Test kablosunun uzunluğu ayarlanmıştır.	<1km (kısa mesafe);<3km (orta mesafe);>3km ((uzun mesafe)
Nabız genişliği	400Vpp
Nabız genişliği	0.1uS ve 2uS
Okuma çözünürlüğü	0.1m
Sistem testinin doğruluğu	0,5 m'den az
Dövme bağlantısı voltajı kaldırır	38kVDC
Çalışma koşulları	sıcaklık -25oC~+55oC, nispi nem %85, atmosfer basıncı 750±30mmHg.
Ölçme yöntemi	Düşük voltajlı darbe yöntemi, yüksek voltajlı flashover yöntemi, çoklu darbe yöntemi

XHGG502 ARC Kablo hatası önceden belirleyici
35KV veya daha düşük bir gerilim seviyesine sahip güç kablolarının ana yalıtım arızasını doğru ve hızlı bir şekilde tespit edin; kablo uzunluğunu kalibre edin; kabaca kablo hatası mesafesini test edin

XHGG502 yansıtıcı ile kablo hatalarının önceden belirlenmesi

Düşük voltajlı darbe yansıtma yöntemi (TDR),
Yüksek voltajlı yanıp sönenyöntem (örneğin ICE, DECAY),
Yay yansıması darbe yansıması yöntemi (ARC)Tek çekim ve ARC çok çekim)

Kablo hatası önceden belirleyici

XHGG502: Kablo hatası mesafesinin test edilmesi için, bir ana ve bir bağlayıcı içerir.

Daha fazla bilgi ve hizmet için bizimle iletişime geçmenize hoş geldiniz.Kablo hatasının önceden konumlandırılması: Düşük voltajlı dürtü yansıtma yöntemine (TDR) ve yüksek voltajlı bozulma (flashover) yöntemine (DECAY) dayanan XHGG502 reflektometresi ile,Yay yansıma yöntemi ((tek çekim/çok çekim).

TDR Yeraltı Kablo Arıza Bulucu Sinyal Filtreleme ve Veri İşleme için Modern Teknoloji 1

XHGG502'nin üç test modu var. Düşük voltajlı atış, yüksek voltajlı yanıp sönen, ARC çoklu çekim.
Aşağıdaki resim, XHGG502'nin ARC çok çekim testi modunu kullanarak ölçülen kablo hatası mesafesini göstermektedir.
TDR Yeraltı Kablo Arıza Bulucu Sinyal Filtreleme ve Veri İşleme için Modern Teknoloji 2

Aşağıdaki resimde, XHGG502'nin yüksek voltajlı flashover test modunu kullanarak ölçülen kablo hatası mesafesi gösterilmiştir.

Aşağıdaki resim, XHGG502'nin düşük voltajlı nabız test modunu kullanarak ölçülen kablo uzunluğu veya kablo açık devre hatası mesafesini gösterir.Yüksek voltajlı patlama jeneratörünü bağlamak gerekmez.Diğer test yöntemleri yüksek voltajlı bir darbeler jeneratörü ile birlikte kullanılmalıdır.

TDR Yeraltı Kablo Arıza Bulucu Sinyal Filtreleme ve Veri İşleme için Modern Teknoloji 4
