Ürün Genel Görünümü

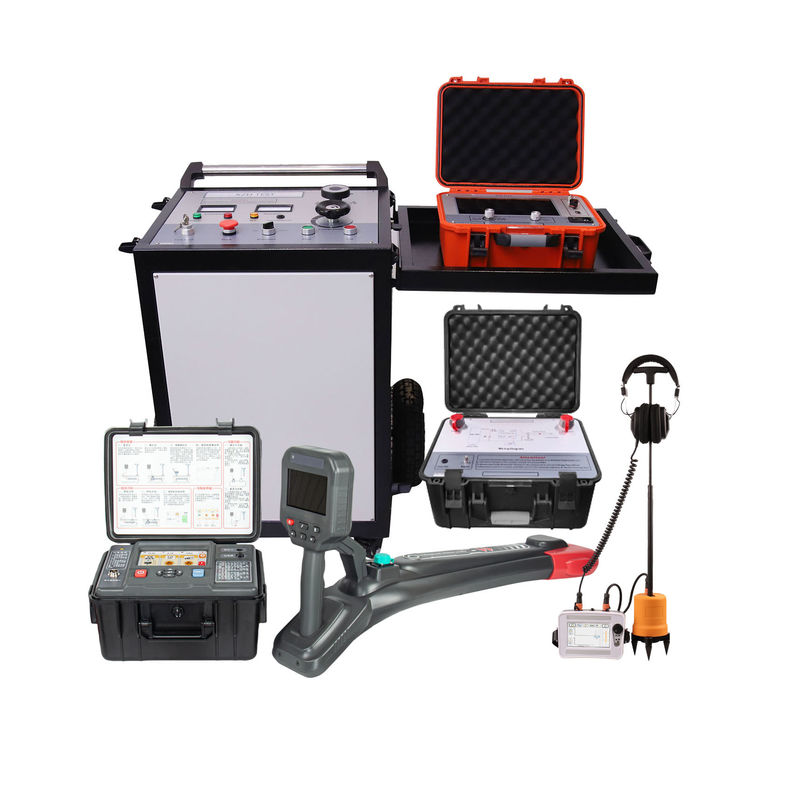

XZH TEST taşınabilir kablo hatası test seti, 35 kV'ye kadar yeraltı güç kablosu ağları için tamamen entegre, saha hazırlığı diagnostik platformudur.Bu profesyonel düzeyde çözüm, 400 MHz TDR önceden konumlandırıcısını birleştirir (XHGG502A), dijital bir akustik-manetik işaretleyici (XHDD503C), 2048J boşaltma enerjisi sağlayan yüksek voltajlı dalgalanma jeneratörü (XHHV535-4TSS),ve kablo hatası yönetiminin her aşamasını kapsayan koordineli bir platformda çok frekanslı kablo yolu kapsamlı denetleyicisi yalıtım testinden ve önceden konumlandırmadan rotanın izlenmesine kadar, hassas konumlandırma ve onarım sonrası DC doğrulama dayanıklı.zorlu saha koşullarında profesyonel düzeyde doğruluk ve güvenilirlik sağlar.
Sistem Yapılandırması
| Ürün Adı |
Model |
Temel Yetenek |
| Yüksek voltajlı dalgalanma jeneratörü |
XHHV535-4TS |
0 ̊32 kV, 2048J boşaltma enerjisi, DC/Tek döngü/Dönemli çıkış, 60mA yanma akımı |
| TDR Kablo Hata Bulma |
XHGG502A |
1 ′′400 MHz örnekleme, ≥120 km menzil, LV darbın + İmpulse + ARC çoklu darbın |
| Kablo hatası işaretçisi |
XHDD503C |
Dijital akustik-manetik senkronizasyon, 0,1 m doğruluk, IP65, TFT 5 inçlik ekran |
| Kablo Yolu Kapsamlı Denetleyicisi |
507C |
Dört frekanslı verici (815Hz83kHz), 10W, algılama derinliği ≥10 m |
Sistem Bileşenleri
1. XHHV535-4TS ️ Yüksek voltajlı dalgalanma jeneratörü
2048J Serbestleme Enerjisi • Üç Voltaj aralığı • Otomatik Güvenlik Koruması
Hata konumlandırma sisteminin çekirdek dürtü jeneratörü, kablo hatası noktalarında yanıp sönen kontrollü yüksek voltaj dalgalanmaları yaratmak için tasarlanmıştır.Üç anahtarlanabilir gerilim aralığı (08 kV / 016 kV / 032 kV) ile ilgili yerleşik kondansatörler (64 μF / 16 μF / 4 μF) ile 2048J'ye kadar boşaltma enerjisi sağlarÇıktı modları arasında DC, tek impuls ve yaklaşık 6 saniyelik impuls hızı ile otomatik döngü vardır. Sıfır başlangıç koruması, aşırı voltaj / aşırı akım / aşırı ısınma güvenlik sistemleri ile donatılmıştır.ve durma durumunda benzersiz otomatik iç kondansör boşaltması. Gerçek zamanlı voltaj ve akım göstergesi ile 35 kV'ye kadar voltaj testine dayanabilen DC'yi destekliyor.
- Çıkış Voltajı:0 ′8 kV / 0 ′16 kV / 0 ′32 kV (değiştirilebilir)
- Serbestleme enerjisi:2048J (64 μF / 16 μF / 4 μF)
- Çıkış Modları:DC, Tek, Döngü (otomatik ~ 6s, herhangi bir manuel)
- Çarpışma gücü:2000VA
- Yanma akımı:60 mA @ 32 kV'ye kadar
- DC dayanıklılık testi:0 ̊35 kV, 0 ̊20A göstergesi
- Koruma:Aşırı voltaj, aşırı akım, aşırı ısınma; otomatik boşaltma
- Koruma derecesi:IP54
- Boyutları:534L × 444W × 805H mm
- Ağırlık:≤ 120 kg
2. XHGG502A TDR Kablo Hata Bulma
400 MHz Örnekleme • 120 km menzil • Çok Patlamalı ARC Teknolojisi
Gezgin dalga yansıması ilkelerini kullanarak, kablo ana yalıtım hatalarının tüm türlerinin hızlı ve doğru önceden konumlandırılması için gelişmiş zaman alanı yansıtıcısı.Özellikler: 300V tek kutuplu darbe çıkışı ile 1 ′′ 400 MHz uyarlanabilir örnekleme hızı, 120 km'den fazla bir ölçüm alanında en az 0,07 m çözünürlük elde eder. Düşük voltajlı nabız, dürtü akımı, dürtü voltajı destekler,kapsamlı hata kapsamı için ARC ve çoklu darbeler test yöntemleriOtomatik impedans eşleşmesi ve sürekli tetikleme ile 100 m ile 100 km arasında seçim edilebilir on ölçüm aralığı, her kablo türü ve uzunluğu için optimal sinyal edinimini sağlar.
- Örnek alma oranı:1 ¢ 400 MHz
- Ölçüm kapsamı:≥ 120 km
- Minimum çözünürlük:0.07 m
- Ölçüm hatası:≤±(0,5% × L + 1 m)
- Nabız genişliği:300V (tek kutuplu)
- Nabız genişliği:0.1510 μS (8 ayar)
- Test yöntemleri:LV darbe, İmpul akımı/gerileme, ARC çoklu darbe
- Sinyal kazancı:%100, ayarlanabilir
- Çekiciler:Otomatik sürekli
- Çalışma sıcaklığı:-25°C ile +65°C arasında
3. XHDD503C Kablo Arızası İzleyici
0.1 m hassasiyet • IP65 Su geçirmez • Akustik-Manyetik Senkronizasyon
Profesyonel kablo hatası belirleme aracı, hata noktasının kesin konumunu bulmak için akustik-manyetik zaman farkı yöntemini kullanır.Gürültü azaltımı5 inçlik TFT ultra parlak gerçek renk ekranı (800×480) sezgisel işlem için grafik dili kullanır.120 dB kazanç ile (tamamen otomatik veya manuel), 100~1600 Hz frekans aralığı ve 600 Ω askeri düzeyde gürültü iptal kulaklıkları, pinpointer en zorlu akustik ortamlarda bile güvenle hata tespitini sağlar.
- Konum doğruluğu:0.1 m (sabit nokta ve yol)
- Ekran:5 inçlik TFT, 800×480 gerçek renk
- Çalışma modları:Standart, Geliştirilmiş, Gürültü Azaltıcı, Özel
- Kazanç:120 dB, tamamen otomatik + manuel
- Frekans aralığı:100~1600 Hz
- Dinamik Aralık:0-112 dB (16 seviye)
- Güç kaynağı:4×18650 lityum pil, >8 saat
- Su geçirmez sınıf:IP65
- Ağırlık:Ev sahibi 0,6 kg, sensör 1,4 kg.
4. XHGX507C Kablo Yolu Kapsamlı Denetleyici
4 frekanslı izleme • 10 m derinlik tespiti • Adım Voltajı ve Kablo Kimliği
Yeraltı kablo rota izleme, derinlik ölçümü ve kablo tanımlama için çok frekanslı verici alıcı sistemi.33 kHz, 83 kHz) 150 Vpp'ye kadar dört çıkış seviyesinde 10W güç ile çalışır. Doğrudan bağlantı, koplama klemesi (Φ150 mm) ve indüksiyon koplama yöntemlerini destekler. Alıcı izleme,tanımlama, ve basamaklı voltaj modları, güvenilir kablo rotası haritası için derinlik, akım ve sinyal gücünü görüntüler.5 mm2 50 kV DC değerli korumalı HV çıkış kablosu (10 m) ve 3 sütunlu 16 mm2 toprak kablosu seti.
- Çıkış Frekansı:815 Hz, 8 kHz, 33 kHz, 83 kHz
- Çıkış Gücü:10W, 4 seviye (düşük/orta/yüksek/tam)
- Çıkış Voltajı:150 Vpp
- Bulma Derinliği:≥10 m
- Alıcı Modları:İzleme, Kimlik, Adım Voltajı
- HV çıkış kablosu:2.5 mm2, 50 kV değerli DC, kalkanlı, 10 m
- Yer Kablosu:3 sütun, 16 mm2 ana, 10 m rulo ile
Sahada Test Etme İş Akışı
- Kablo yalıtım testi ve hata değerlendirmesiHata varlığını doğrulamak ve hata türünü tanımlamak için ilk yalıtım direnci ölçümünü gerçekleştirin (yüksek/düşük direnci, açık/kısa devre). XHHV535-4TS üzerinde uygun voltaj aralığını seçin.
- Hata öncesi konumlandırma (XHGG502A)400 MHz TDR belirleyicisini bağlayın. Düşük dirençli hatalar için LV darbeler yöntemini kullanın; yüksek dirençli / flashover hatalar için dürtü akımı, dürtü voltajı,veya 120 km'ye kadar yaklaşık hata mesafesini ölçmek için ARC çoklu atış.
- Kablo Yolu İzleme (507C)Çok frekanslı verici alıcı sistemini kullanarak tam kablo yolunu izleyin. gömülme derinliğini ölçün (10 m'ye kadar), hedef kabloyu kesin olarak belirleyin ve yer yüzeyinde rotayı işaretleyin.
- Fırtına İmpulse Üretimi (XHHV535-4TS)Aralıklı yüksek voltaj artışları (32 kV, 2048J'ye kadar) otomatik döngü modunda (~ 6 saniye aralığı) arızalı kabloya uygulanır ve arızalı noktada algılanan akustik ve elektromanyetik sinyaller oluşturulur.
- Kesin Noktalama (XHDD503C)Akustik-manetik işaretle işaretli kablo yolundan yürü.Zaman farkı ekranını izleyin akustik-manyetik zaman gecikmesinin sıfıra yaklaştığı nokta, 0 ile hatanın hemen üstünde.1 metre doğruluk.
- Kablo Tamiri ve Tamir sonrası doğrulamaİşaretlenmiş noktada tam olarak kazın, kabloyu onarın ve restorasyonu doğrulamak ve işletim bütünlüğünü onaylamak için XHHV535-4TS DC dayanıklılık testi fonksiyonunu (0 ′′ 35 kV) kullanın.
Başvurular
•Şehir dağıtım ağları:Şehir ortamlarında 35 kV'ye kadar gömülü orta ve düşük voltajlı dağıtım kablolarında hata konumu 0.1 m doğrulukta belirleme, yol kazılarını ve trafik kesintisini en aza indirmektedir.
•Endüstriyel tesisler ve ticari tesisler:Elektrik dağıtım kablolarının beton zeminlerin, döşeli bahçelerin ve erişim kısıtlı olduğu ve hassasiyetin kritik olduğu bina temellerinin altında yürürken teşhisler.
•Elektrik Hizmetleri ve Hizmet Alıcıları:Tüm büyüklüklerde yeraltı kablo ağları için rutin önleyici bakım, acil arıza tepkisi ve kurulum sonrası devreye girme testi.
•Madencilik ve Ağır Sanayi:Sağlam, saha hazırlığı (IP54/IP65 derecelendirilmiş bileşenler) madencilik, petrol ve gaz ve ağır üretim alanlarında güvenilir kablo teşhisleri için zorlu ortamlara dayanır.
Sıkça Sorulan Sorular
S1: Bu taşınabilir kablo hatası test setinde neler yer alıyor?
Tam set, dört temel enstrümanı içerir: XHHV535-4TS yüksek voltajlı dalgalanma jeneratörü (0?? 32 kV, 2048J), XHGG502A TDR kablo hatası belirleyici (400 MHz, 120 km aralığı),XHDD503C kablo hatası göstergesi (0.1 m doğruluk, IP65), ve 507C kablo yolu kapsamlı tester (4 frekanslı verici + alıcı).3 sütunlu toprak kablosu seti (10 m), bağlama klemesi (Φ150 mm) ve gerekli tüm aksesuarlar, takviye ahşap kabuklara paketlenmiştir.
S2: Aşırı dalgalanma jeneratörünün 3 seviye voltajı nasıl çalışır?
XHHV535-4TS, her biri farklı kablo uzunlukları ve hata türleri için optimize edilmiş üç manuel olarak değiştirilebilir voltaj aralığına sahiptir.Daha düşük voltaj/daha yüksek kapasitans kombinasyonları uzun kablo sürüşleri için daha fazla enerji sağlar; daha yüksek voltaj/daha düşük kapasitans ayarları, zor yüksek dirençli hatalar için daha hızlı yükseliş zamanları sağlar.Yanma fonksiyonu, testten önce yüksek dirençli arızaları koşullandırmak için 32 kV'de 60 mA'ya kadar sağlar.
S3: XHGG502A TDR belirleyicisini temel hata belirleyicilerden farklı kılan nedir?
XHGG502A, uyarlanabilir hız seçimi ile 400 MHz'e kadar örneklemeyle çalışır (1 ′′ 400 MHz) ve dört farklı test yöntemini destekler: düşük voltajlı darbeler (TDR), dürtü akımı, dürtü voltajı,ve ARC çoklu atışARC çoklu darbe modu, tek bir HV dürtüsü başına birden fazla dalga biçimi seti yakalar, gecikme zaman ayarlamasını ortadan kaldırır ve yüksek dirençli ve su girişi hatası analizini önemli ölçüde basitleştirir.300V impuls genişliği ve 0120 km'lik bir menzilde minimum çözünürlük 0.07 m, saha hazırlıktaki bir enstrümanda laboratuvar düzeyinde hassasiyet sunar.
S4: Sistem ıslak veya tozlu alan ortamlarında çalışabilir mi?
Evet, XHDD503C işaretçisi tam dijital bir metal zeki sondası ve otomatik sessiz fonksiyonu ile IP65 su geçirmez.XHHV535-4TS artış jeneratörü sıfır başlangıç koruması da dahil olmak üzere kapsamlı güvenlik kilitleri ile IP54 koruması taşırTüm bileşenler %90'a kadar nispi nem ile -25°C'den +65°C'ye kadar güvenilir bir şekilde çalışır.Pinpointer'ın askeri sınıf 600 Ω gürültü iptal kulaklıkları, yüksek gürültülü ortamlarda bile operatörün odaklanmasını sağlar.
S5: Alım şartları, teslimat ve destek nedir?
Standart nakliye süresi, sipariş onayından sonra 8-10 iş günüdür.Her bileşen, hasarsız uluslararası nakliye için iç köpük yastığına sahip, desteklenmiş ihracat kalitesi ahşap kaplara ayrı ayrı paketlenmiştir.. XZH TEST, isteğe bağlı olarak genişletilmiş kapsama ile standart üreticinin garantisini sağlar. En az sipariş miktarı T / T ödeme şartları ile 1 ünitedir. Yıllık tedarik kapasitesi 1000 set,Hem bireysel değerlendirme satın almaları hem de büyük ölçekli kamu hizmetleri dağıtım programları için kullanılabilirliği sağlamak.
