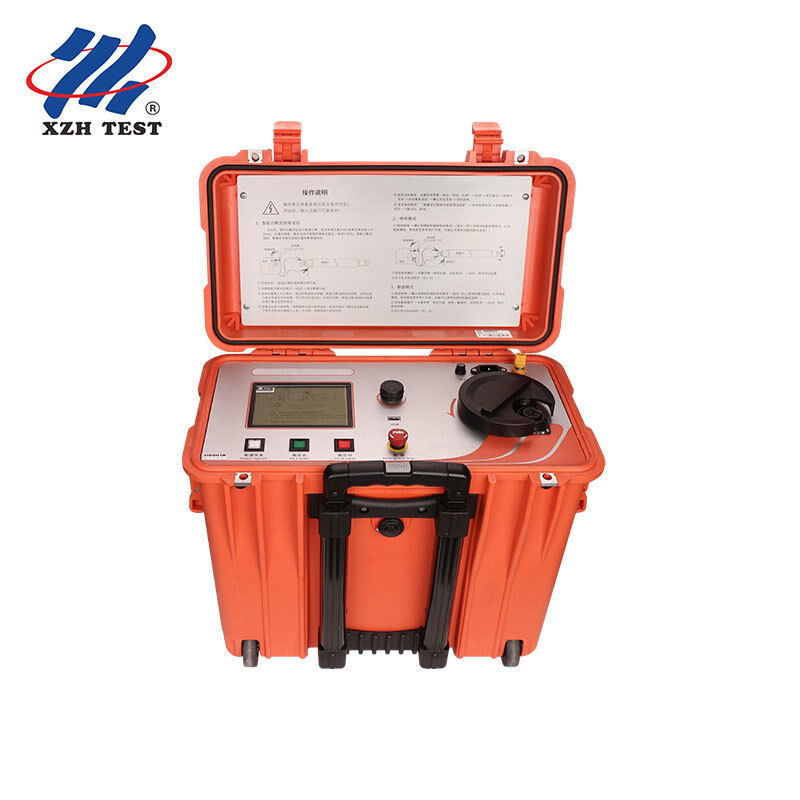

Yüksek Voltajlı Büyük Bölümlü Kablolarda Kablo Hata Yerleştirme için Digital Burn Through Bridge XHSC-60Q

XHSC-60Q Dijital Burn Through Bridge, 60kV ve alt yüksek voltajlı güç kabloları için tasarlanmış yüksek performanslı bir kablo hatası önceden konumlandırma aracıdır.Yenilenebilir enerji tesisleri, kritik altyapı ve endüstriyel güç dağıtım ağları, yüksek dirençli hataları düşük dirençli, tespit edilebilir hatalara dönüştürmek için 600mA'ya kadar kontrol edilen yanma akımı sağlar.Uzun mesafeli yeraltı kabloları.

XHSC-60Q, genel hizmet uygulamalarını hedefleyen geleneksel yanma köprülerinin aksine, büyük ölçekli güneş enerjisi çiftlikleri, rüzgar enerjisi toplama sistemleri,Veri merkezi güç beslemeleri, ve kablo kesimlerinin sıklıkla 400 mm2'yi aştığı ve hata direnci onlarca kilo ohm'a ulaşabileceği ağır endüstriyel kablo ağları.

• Yüksek akım çıkışı:600mA maksimum yanma akımı, yüksek dirençli hataları (onlara kadar kΩ) büyük kesim kablolarda izlenebilir düşük dirençli durumlara etkili bir şekilde dönüştürür.
• Geniş Voltaj Aralığı:Orta ve yüksek voltajlı kablo hatası teşhisi gereksinimlerinin tüm spektrumunu kapsayan 060kV sürekli ayarlanabilir çıkış.
• Akıllı Dijital Kontrol:Mikroprosesör tabanlı düzenleme, gerçek zamanlı voltaj / akım izleme ve operatör koruması için otomatik güvenlik kilitleri.
• Kompakt taşınabilir tasarım:Yaklaşık 25 kg ağırlığında, boyutları 30cm × 46cm × 50cm, saha servis araçlarında kolayca nakledilebilir.
• Jeneratör uyumlu:Standart 2kW+ taşınabilir jeneratörle güçlendirilmiş, şebeke erişimi olmadan uzak yenilenebilir enerji sitelerinde çalışmayı mümkün kılan.
• CE Sertifikası:Profesyonel elektrikli test ekipmanları için Avrupa güvenlik ve EMC standartlarını karşılar.

• Güneş PV Çiftlikleri:Inverter istasyonlarını alt istasyonlara bağlayan gömülü 35kV kolektor kablolarında hata yeri.
• Rüzgar Enerjisi Santralleri:Kıyı ve deniz rüzgar tesisatlarında orta gerilimli aralıklı ve ihracat kablolarının teşhisleri.
• Veri Merkezleri:Kritik güç kaynağı kablosunun bütünlüğünü test etmek, gereksiz güç kaynağı yollarında planlanmamış duraklama zamanlarının önlenmesi için.
• Sanayi Parkları ve Madencilik:Ağır endüstriyel ve madencilik ortamlarında büyük kesim gömülü kablo hatası yeri.
• Uygulama alt istasyonları:10kV35kV dağıtım besleme kablolarında yüksek dirençli hataların önceden yerleştirilmesi.

XHSC-60Q yanma prensibiyle çalışır: hatalı kabloya kontrol edilen yüksek voltajlı DC çıkışı uygulanır, hatalı noktayı yavaş yavaş ısıtır ve karbonlaştırır.Bu işlem hata direncini potansiyel olarak yüzlerce kilohm'dan birkaç ohm'a veya daha azına düşürürHata düşük dirençli bir duruma dönüştürüldükten sonra, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
