Profesyonel Kablo Test ve Devreye Alma Ekipleri İçin Tasarlanmıştır
Test ve Devreye Alma MühendisleriYeşil onay/kırmızı çarpı doğrulamalı otomatik dijital tanımlama, insan hatasını ortadan kaldırır
Bakım DepartmanlarıTek bir cihazda birleştirilmiş kablo kimliği + AC voltaj/akım ölçümü
Endüstriyel Kablo UzmanlarıEsnek Rogowski bobini, 200 mm'ye kadar kalın ve düzensiz şekilli iletkenleri işler
Ürün Genel Bakışı

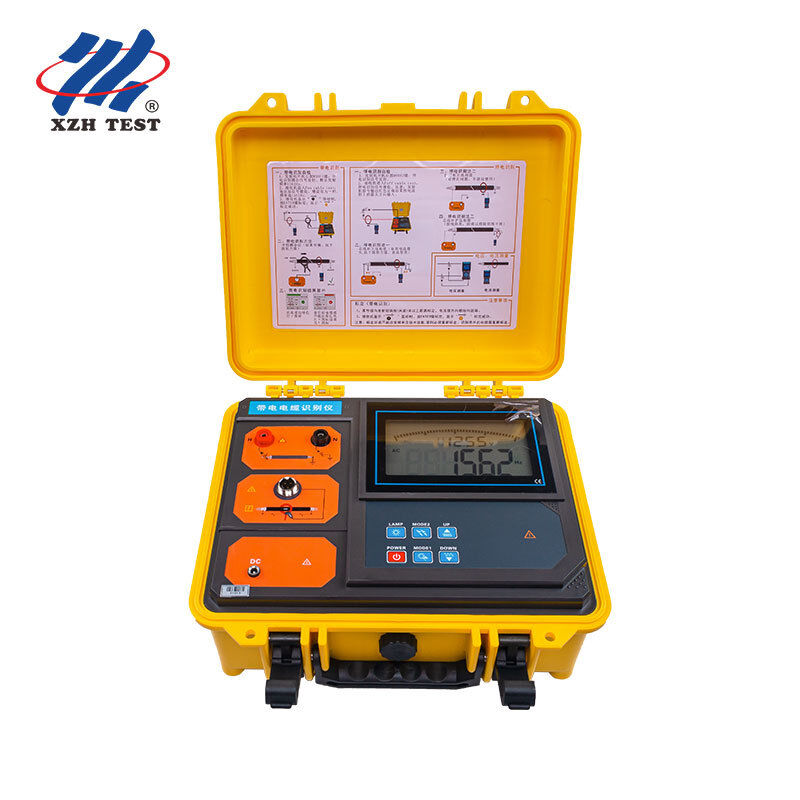

XHSB505DS Akıllı Kablo Tanımlayıcı , PSK (Phase Shift Keying) teknolojisini hassas algoritmalarla birleştiren yeni nesil profesyonel bir cihazdır ve otomatik, hatasız kablo tanımlaması sağlar. Geleneksel analog işaretçi tabanlı tanımlayıcıların aksine, XHSB505DS, bir kablonun hedef olup olmadığını otomatik olarak doğrulayan akıllı bir kod çözme özelliğine sahip 3,5 inç renkli LCD ekrana sahiptir; başarılı tanımlama için yeşil bir onay işareti (√) veya hedef olmayan kablolar için kırmızı-turuncu bir çarpı (*) görüntüler. Bu, geleneksel tanımlayıcıların tipik manuel işaretçi yorumlama belirsizliğini ortadan kaldırır.
Hassasiyet ve verimlilik talep eden güç kablosu test ve devreye alma mühendisleri için tasarlanan XHSB505DS, üç cihazı tek bir yerde birleştirir: canlı kablo tanımlayıcı, enerjisiz kablo tanımlayıcı ve AC voltaj/akım/frekans ölçüm aracı. Esnek Rogowski bobini alıcı kelepçesi, düzensiz şekilli iletkenler dahil olmak üzere 200 mm çapa kadar olan kabloları barındırırken, çoklu frekans iletimi (625Hz, 1562Hz, 2500Hz, 10kHz) çeşitli kablo türleri ve saha koşullarında güvenilir sinyal tespiti sağlar.
XHSB505DS'yi Farklı Kılan Nedir: Operatörlerin saha koşullarında hataya eğilimli öznel bir süreç olan analog işaretçi salınımlarını manuel olarak yorumlamasını gerektiren geleneksel kablo tanımlayıcıların aksine, XHSB505DS, otomatik dijital doğrulama için PSK teknolojisini akıllı algoritmalarla kullanır. 3,5 inç renkli LCD, net bir yeşil onay işareti veya kırmızı çarpı görüntüler, tüm tahminleri ortadan kaldırır. Ek olarak, kablo tanımlamasını AC voltaj (0~600V), AC akım (0~5000A) ve frekans ölçümü ile birleştiren sınıfındaki tek kablo tanımlayıcıdır; bu da onu yalnızca kablo kimliğinden fazlasına ihtiyaç duyan profesyonel test ekipleri için gerçek bir çok fonksiyonlu cihaz haline getirir.Anahtar ÖzelliklerModel NumarasıXHSB505DSTeknoloji
PSK (Phase Shift Keying) Akıllı Algoritmalarla
İletim Frekansları
625Hz, 1562Hz, 2500Hz, 10kHz (Ayarlanabilir)
Darbe Voltajı (Güç Kapalı)
500V
Darbe Akımı
Maksimum 5A (döngü direncine bağlı olarak)
Darbe Frekansı
1 kez/sn, Darbe Genişliği: 2ms
Ekran
11.1V şarj edilebilir lityum pil, ~8 saat çalışma süresi
Alıcı Ekranı
3,5 inç Gerçek Renkli LCD
Esnek Bobin Çapı
φ200mm (Rogowski bobini, özelleştirilebilir daha büyük)
Verici Özellikleri
Parametre
11.1V yüksek kapasiteli şarj edilebilir lityum pil, ~8 saat sürekli çalışma
| Ekran | 3,5 inç gerçek renkli LCD, renkli simge göstergesi |
|---|
| Yön Tanıma | 625Hz, 1562Hz, 2500Hz, 10kHz (ok tuşu ile ayarlanabilir) |
| Darbe Voltajı | 500V (güç kapalı tanıma modu) |
| Darbe Akımı | Maksimum 5A (döngü direncine bağlı) |
| Darbe Frekansı / Genişliği | 1 kez/sn / 2ms |
| Ekran | Gerçek zamanlı pil voltajı, beyaz arka aydınlatmalı büyük LCD |
| Boyutlar | 320 * 275 * 145 mm; Kasa ~200kg basınca dayanır |
| Sinyal Kalibrasyonu | AC 3700V/rms dayanım; IEC61326(EMC); IEC61010-1(CAT III 300V, CAT IV 150V) |
| Çalışma Koşulları | -10℃ ~ 40℃; Nem |
| <80% | Alıcı Özellikleri |
| Verici: | Polipropilen kasalı entegre takım çantası tasarımı, 200kg basınca dayanıklılık, gerçek zamanlı pil durumu ve dinamik iletim göstergeli büyük LCDİletim Kelepçesi: |
Canlı ve enerjisiz kablo kimliği; AC voltaj, akım, frekans ölçümü
| Ekran | 3,5 inç gerçek renkli LCD, renkli simge göstergesi |
|---|
| Güç Kaynağı | 7.4V şarj edilebilir lityum pil, USB şarj, ~6 saat çalışma süresi |
| Sinyal Kalibrasyonu | Evet — kalibrasyon değerinin %75~%135'i = geçerli kimlik koşulu |
| Yön Tanıma | Evet — başarılı tanımlama için eşleşen yön gereklidir |
| Doğrulama | Yeşil onay işareti (√) = hedef kablo; Kırmızı-turuncu çarpı (*) = hedef olmayan |
| AC Voltaj Aralığı | 0.00V ~ 600V (50Hz/60Hz), doğruluk ±2%±3dgt |
| AC Akım Aralığı | 0.00A ~ 5000A (50Hz/60Hz), doğruluk ±2%±3dgt |
| Frekans Aralığı | 45Hz ~ 70Hz, doğruluk ±2%±3dgt |
| Esnek Akım Kelepçesi | Rogowski bobini, φ200mm iç çap, 2m kablo |
| Tespit Oranı | Kazanç ayarı ile ~1 kez/sn (10~100 genlik çubuğu) |
| Güç Kapalı Kimlik Aralığı | Döngü direnci 0Ω~10kΩ (~10km kabloya kadar, topraklamaya bağlı olarak) |
| Canlı Kimlik Aralığı | Döngü direnci 0Ω~200Ω (~5km kabloya kadar, topraklamaya bağlı olarak) |
| Güvenlik | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Kirlilik derecesi 2 |
| Çalışma Koşulları | -10℃ ~ 40℃; Nem |
| <80% | Sistem Bileşenleri |
| Verici: | Polipropilen kasalı entegre takım çantası tasarımı, 200kg basınca dayanıklılık, gerçek zamanlı pil durumu ve dinamik iletim göstergeli büyük LCDİletim Kelepçesi: |
φ120mm çene, canlı kablo sinyal enjeksiyonu için yönlü kuplaj, 2m kablo
- Alıcı: El tipi, 3,5 inç renkli LCD, PSK algoritmalarına sahip yüksek hızlı mikroişlemci, sinyal gücü kalibrasyonu, otomatik yeşil onay / kırmızı çarpı doğrulama
- Esnek Akım Kelepçesi: φ200mm iç çapa sahip Rogowski bobini, darbe kodu tespiti için mükemmel geçici izleme, temassız ölçüm — güvenli ve hızlı
- Anahtar ÖzelliklerOtomatik dijital kablo tanımlaması için PSK teknolojisi ve akıllı algoritmalar — manuel yorumlama hatalarını ortadan kaldırır
- Hedef kablolar için yeşil onay işareti (√) ve hedef olmayanlar için kırmızı çarpı (*) ile 3,5 inç renkli LCD — sonuçlar anında ve nettirÇoklu frekans iletimi: 625Hz, 1562Hz, 2500Hz, 10kHz — kablo türleri ve koşulları boyunca optimum tespit için ayarlanabilir
Dahili AC voltaj (0~600V), AC akım (0~5000A) ve frekans (45~70Hz) ölçümü — tek cihazda üç cihaz
- Esnek Rogowski bobini (φ200mm) kalın kabloları ve düzensiz iletkenleri devreleri kesmeden işler
- Sinyal kalibrasyon özelliği, %75~%135 tolerans doğrulaması ile güvenilir tanımlama sağlar
- Yön tanıma doğruluğu artırır — verici, alıcı kelepçesi ve sinyal yönlü olarak hizalanmalıdır
- Sağlam verici takım çantası 200kg basınca dayanır; AC 3700V/rms dayanım derecesi
- Alıcı için USB şarj, verici için 12.6V DC şarj — düşük pil korumalı çift pil sistemi
- Çalışma Prensibi
- Canlı Kablo Tanımlama (Kelepçe Kuplaj Yöntemi):
- Verici, seçilen frekansta (625Hz~10kHz) birleşik bir darbe akım sinyalini iletim kelepçesi aracılığıyla hedef üç çekirdekli zırhlı kabloya kuplajlar. Darbe akımı, kablo etrafında yönlü bir elektromanyetik alan oluşturur; bu alan, esnek Rogowski bobini tarafından algılanır ve alıcının PSK algoritması tarafından çözülür. Alıcının akıllı işlemcisi, yeşil onay işaretini görüntülemeden önce sinyal kalibrasyonunu (gönderilen değerin %75~%135'i), yön tutarlılığını ve frekans eşleşmesini doğrular.
- Enerjisiz Kablo Tanımlama (Doğrudan Bağlantı Yöntemi):
Verici, test kabloları aracılığıyla kablo çekirdeğine doğrudan 500V darbe kodlu bir akım sinyali verir. Kodlanmış akım, kablo uzunluğu boyunca bir elektromanyetik alan oluşturur. Alıcının esnek bobini, renkli LCD'de net bir şekilde görüntülenen sonuçlarla akıllı PSK algoritması aracılığıyla hedef kabloyu algılar, çözer ve tanımlar.
⚠️ Önemli Güvenlik Notları:Güç kapalı tanımlama: Canlı kablolara bağlanmak kesinlikle yasaktır. Canlı tanımlama: Yalnızca üç çekirdekli zırhlı kablolar için geçerlidir. Verici ve alıcı kelepçeleri karıştırmayın. Giriş sinyali yönü tutarlı olmalıdır. Kuplaj yöntemi için her iki uçtaki kablo kılıfı iyi topraklanmalıdır.
Sıkça Sorulan SorularS1: XHSB505DS kimler için tasarlanmıştır ve temel kablo tanımlayıcılardan nasıl farklıdır?
XHSB505DS, yalnızca basit kablo tanımlamasından fazlasına ihtiyaç duyan profesyonel kablo test ve devreye alma mühendisleri, endüstriyel bakım departmanları ve kamu hizmeti ekipleri için tasarlanmıştır. Öznel manuel yorumlama gerektiren temel analog işaretçi tabanlı tanımlayıcıların (XHSB505B gibi) aksine, XHSB505DS, tüm belirsizlikleri ve insan hatalarını ortadan kaldıran otomatik yeşil onay/kırmızı çarpı doğrulamalı PSK akıllı algoritmalarını kullanır. Ayrıca benzersiz bir şekilde üç cihazı tek bir yerde birleştirir: kablo tanımlayıcı + AC voltaj ölçer (0~600V) + AC akım ölçer (0~5000A), bu da onu kapsamlı saha test yeteneklerine ihtiyaç duyan ekipler için tercih edilen seçenek haline getirir.
S2: PSK teknolojisi nedir ve neden kablo tanımlama doğruluğunu artırır?
PSK (Phase Shift Keying), veriyi iletilen sinyalin faz değişikliklerine kodlayan dijital bir modülasyon tekniğidir. XHSB505DS'de verici, alıcının akıllı algoritmalar aracılığıyla benzersiz bir şekilde tanıyıp çözebileceği hassas bir şekilde kodlanmış bir darbe sinyali üretir. Analog tanımlayıcılarda kullanılan ve elektrik gürültüsüyle karıştırılabilecek basit darbe sinyallerinin aksine, PSK kodlu sinyal, yanlış pozitifleri önemli ölçüde azaltan benzersiz bir dijital "parmak izi" sağlar. Alıcının mikroişlemcisi, tanımlamayı onaylamadan önce frekans eşleşmesini, sinyal genliğini (%75~%135 kalibrasyon aralığı) ve yön tutarlılığını doğrular.
S3: Geleneksel sert kelepçe yerine esnek Rogowski bobini neden tercih edilmelidir?
Esnek Rogowski bobini üç temel avantaj sunar: (1) φ200mm çapı, sert kelepçelere sığmayan kalın kabloları ve düzensiz şekilli iletkenleri barındırır; (2) darbe kodlu sinyaller için mükemmel geçici izleme yeteneği sağlayarak doğru dalga formu yakalamayı garanti eder; (3) test edilen devreyi kesmeden temassız ölçüm yapılmasına olanak tanır, bu da saha güvenliğini ve iş akışı hızını önemli ölçüde iyileştirir. Bobinin esnekliği, sert kelepçelerin pratik olmadığı sıkışık kablo hendeklerinde konumlandırmayı da kolaylaştırır.
S4: Bu cihaz kablo tanımlamasına ek olarak gerçekten AC voltaj ve akım ölçebilir mi?
Evet. XHSB505DS alıcısı tam bir AC ölçüm paketi içerir: 0.00V ila 600V (50/60Hz) AC voltaj, 0.00A ila 5000A (50/60Hz) AC akım ve 45Hz ila 70Hz frekans — hepsi ±2%±3dgt doğrulukla. Bu, sahaya ayrı multimetreler veya pensampermetreler taşıma ihtiyacını ortadan kaldırır ve devreye alma ve bakım ekipleri için test iş akışını kolaylaştırır.
S5: Bu cihazın test edebileceği maksimum kablo uzunlukları nelerdir?
Enerjisiz kablo tanımlaması (doğrudan bağlantı) için cihaz, 10kΩ'a kadar döngü direncine sahip darbe sinyallerini tespit edebilir — tipik olarak 0~10 kilometre kablo uzunluklarına karşılık gelir, bu da öncelikle topraklama direncine ve kablo iletken direncine bağlıdır. Canlı kablo tanımlaması (kuplaj yöntemi) için tespit aralığı 200Ω'a kadar döngü direncini destekler — tipik olarak 0~5 kilometre. Her iki durumda da, optimum performans için verici pilinin 11V'un üzerinde olması gerekir.
XZH TEST Hakkında
XZH TEST, dünya çapında enerji santralleri, elektrik müteahhitleri ve endüstriyel müşteriler için kablo test, arıza tespiti ve teşhis çözümleri konusunda uzmanlaşmış profesyonel bir üreticidir. Akıllı kablo tanımlayıcılar, arıza bulucular ve teşhis sistemleri dahil olmak üzere kapsamlı bir ürün yelpazesiyle XZH TEST, en zorlu profesyonel uygulamalar için tasarlanmış güvenilir, yenilikçi saha ekipmanları sunar.
Kablo tanımlama ve bakım gereksinimlerinize özel olarak uyarlanmış bir çözüm için bugün bize ulaşın.
Mesajınız 20-3.000 karakter arasında olmalıdır!
