I.Tarif
XHSB505DS canlı kablo tanımlama aracı, kablo tanımlama aracı, çok fonksiyonel kablo tanımlama aracı ve akıllı kablo tanımlama aracı olarak da bilinir.Güç kablosu mühendisleri ve kablo işçileri için kablo kimliğinin teknik sorunlarını çözmek için tasarlanmıştır.Kullanıcı, kazara canlı kabloları kesip ciddi kazalara neden olmamak için, cihaz aracılığıyla çoklu kablolardan hedef kablolardan birini doğru bir şekilde tanımlayabilir.Kablo kimliği kablonun her iki ucundaki işlemden başlar.Kablonun her iki ucundaki çift numaralandırmanın doğru olmasını sağlamak gerekir.Yerel personelin hafızası ne kadar güvenilir olursa olsunBu ürün ayrıca canlı kablo tanımlama, güç arızası kablo tanımlama, AC akım testi,ve AC voltaj testiBir vericiden, bir aktarıcı akım kleminden, bir alıcıdan ve bir alıcı esnek akım kleminden oluşur.

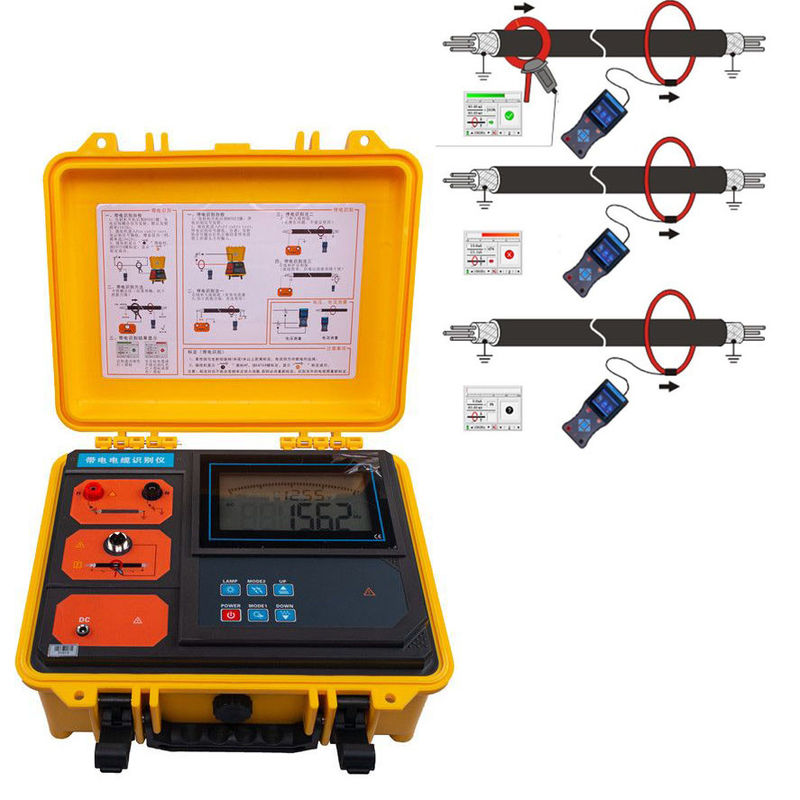

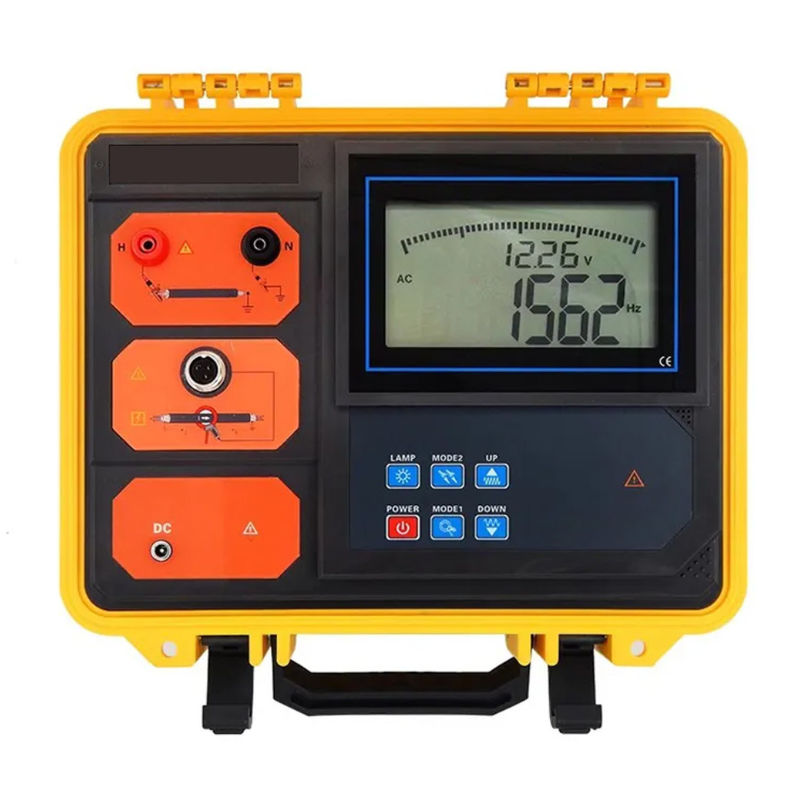

İletici:Yüksek performanslı şarj edilebilir lityum pil, otomatik impedans eşleştirme,ve otomatik korumaGöndericiler, entegre özel bir alet kutusu tasarımı benimser, polypropylene plastikini hammaddesi olarak kullanır ve tek seferlik enjeksiyon kalıplaması için yeni kompozit dolgu maddeleri ekler.Sertlik, sertlik, aşınma direnci, ısı direnci ve yalıtım performansı. kabine yaklaşık 200kg basınca dayanabilir, ev sahibinin büyük LCD ekranı gerçek zamanlı olarak kalan pil gücünü gösterir,Beyaz arka ışık, ve bir bakışta açık olan emisyon sinyalinin dinamik göstergesi.
Işınlama klemesi:Canlı kablo tespit edildiğinde, iletici klem, verici ile hedef kablo arasındaki sinyali eşleştirir. Çene boyutu Φ120mm'dir. İletici klem yönlüdür.Gönderme sinyali ileten sapı gösterilen yönden akıyor.
Canlı tanımlama sırasında:çıkış atış akımlarını çiftlemek için kaliper kullanın, dört frekans yayın: 625Hz, 1562Hz, 2500Hz, 10kHz, hedef kabloya çiftle (hedef kablo üç çekirdekli zırhlı kablo) vericiden,ve kablo çekirdeğine bileşik darbeler enjekte Etkin sinyal, impuls akımı, alıcı ve esnek akım kleminin algılaması ve tanımlaması için hedef kablo etrafında bir elektromanyetik alan oluşturur; çünkü impuls akımı yönlüdür,algılama yönlüdür..
Elektrik arızası tespiti:Doğrudan bağlı çıkış darbeleri, kablo çekirdeğine darbeleri kodlayan akım sinyali enjekte etmek için kullanılır.Bu akım alıcı ve esnek akım klem için hedef kablo etrafında bir elektromanyetik alan üretir algılamak için, kod çözme ve tanımlama; akımın yönlü olduğu için, algılama da yönlüdür.
Alıcı:El cihazı, 3,5 inçlik renkli LCD ekran, yüksek hızlı mikroprosesör, tam algoritmalar ile birleştirilmiş, Işınlatıcının impuls kodlu akım sinyalini tanımlamak ve çözmek için,ve sinyal gücü ve algılama sonuçlarını görüntülemek için sinyal gücü kalibrasyon fonksiyonuna sahiptir. Mükemmel ve sezgisel; renkli ölçek çubuklarının dinamik gösterimi, bir bakışta net, başarılı kablo tanımlama işaretleri, hedef olmayan kablo işaretleri,Hedef kabloyu hızlı ve otomatik olarak tanımlayabilirAynı zamanda, test edilebilir voltaj aralığı AC 0.00V ~ 600V (50Hz / 60Hz), ölçülebilir AC akım aralığı AC 0.00A ~ 5000A (50Hz / 60Hz) ve ölçülebilir akım frekansı 45Hz ~ 70Hz'dir.
Esnek akım klemesi:Bu mükemmel geçici izleme yeteneğine sahip bir Rockwell bobini. İletici tarafından üretilen impuls kod akımını hızlı bir şekilde tanımlayabilir.ve kalın kablolar veya düzensiz şekilli iletkenler için uygundurÇene iç çapı yaklaşık 200mm'dir ve test edilen devreyi kesmeden Φ200mm'den aşağı kabloları bağlayabilir, temassız ölçüm, güvenli ve hızlıdır.
Özel not:Bu kablo tanımlama cihazı hem canlı kablo tanımlama hem de güç arızası kablo tanımlama işlevlerine sahiptir.Canlı kabloya bağlanmak kesinlikle yasaktır.Canlı kablo tanımlaması sadece üç çekirdekli zırhlı kablolar için geçerlidir.ve giriş sinyalinin yönü tutarlı olmalıdır.
II. Teknik özellikler
- Başlangıç koşulları ve çalışma koşulları
| Etkisi |
Temel Hedef |
çalışmak |
Yorumlar |
| Çevre sıcaklığı |
23°C±1°C |
-10°C-40°C |
/ |
| Çevresel nem |
%40%60% |
% 80 |
/ |
| Ölçülen voltaj ve akım frekansı |
50Hz±1Hz |
45 Hz ~ 70 Hz |
Voltaj ve akım testinde |
| Alıcı çalışma voltajı |
7.4V±0.5V |
7.4V±1V |
/ |
| Iletken çalışma voltajı |
11.1V±0.5V |
11.1V±1.5V |
/ |
| Dış elektrik alanı, manyetik alan |
Kaçınılmalıdır. |
| Test edilen kablonun konumu |
Test altındaki kablo esnek akım sapının yaklaşık geometrik merkezinde |
| Görev |
Kompozit bir impuls frekansı akım sinyali iletir, kalan pil voltajını gösterir ve dinamik olarak iletim durumunu gösterir |
| POwer tedarik |
11.1V büyük kapasiteli şarj edilebilir lityum bataryası, tam şarj ve yaklaşık 8 saat boyunca sürekli çalışıyor |
| O.çıkış yöntemi |
Aktarma tanımı sırasında kaliper bağlantısı; güç kesme tanımı sırasında doğrudan çıkış |
| Gönderim sıklığı |
625Hz, 1562Hz, 2500Hz, 10KHz (elektrikli kimlik olduğunda), iletim frekansını ayarlamak için yukarı ve aşağı ok tuşlarına basın |
| Nabız voltajı |
500V (güç kesintisi tespit edildiğinde) |
| Nabız akımı |
En fazla 5A (döngü direncinin boyutuna bağlı olarak) |
| Nabız frekansı |
1 kez/saniye |
| Nabız Genişliği |
2ms |
| Başlatma klemesinin iç çapı |
φ120mm |
| Test hattı uzunluğu |
3 metre, timsah klemleri, her biri 1 kırmızı ve siyah. |
| Başlatma klemenin boyutu |
Uzunluk, genişlik ve kalınlık: 300 mm × 175 mm × 50 mm |
| Başlatma klemesinin iç çapı |
φ120mm |
| Başlatma sıkıştırma telinin uzunluğu |
2m |
| Yer sapı boyutu |
Uzunluk, genişlik ve kalınlık 225mm×100mm×10mm |
| Göndericinin boyutu |
320 mm × 275 mm × 145 mm |
| Başlatma klemenin boyutu |
Uzunluk, genişlik ve kalınlık: 300 mm × 175 mm × 50 mm |
| Görüntüleme modu |
Büyük LCD, arka ışıkla gerçek zamanlı olarak geri kalan pil voltajını gösterir |
| LCD boyutu |
Uzunluk ve genişlik 128mm×75mm; ekran alanı 124mm×67mm |
| Paketin boyutu |
Uzunluk, genişlik ve yükseklik 400 mm × 245 mm × 335 mm |
| Çalışma sıcaklığı |
-10°C-40°C |
| Depolama koşulları |
-20°C ~ 50°C,% 95 RH, Kondensasyon yok |
| Arka ışık kontrolü |
Evet, beyaz arka ışık. |
| Çalışma sıcaklığı |
-10°C-40°C |
| Depolama koşulları |
-20°C ~ 50°C,% 95 RH, Kondensasyon yok |
| Enstrüman kalitesi |
Göndericisi 2,5 kg; göndericisi 1,08 kg; toplam kütlesi 4,4 kg (alıcı dahil) |
| BAteri gücü |
Pil voltajı 9.65V'den düşük olduğunda, pil voltajı düşük simgesi, pil şarjını hatırlatmak için görüntülenir; pil voltajı 9.5V'den düşük olduğunda,Cihaz otomatik olarak kapanır. |
| CHarger |
12.6V DC şarj cihazı |
| Şarj portu |
Yuvarlak şarj portu, DC logosu |
| Sıkıştırıcı |
Göndericisi entegre özel bir alet kutusu tasarımı benimser ve kutu yaklaşık 200kg basınç dayanabilir |
| Voltajı kaldırın |
AC 3700V/rms (ölçemenin üst ve alt kısmından önce) |
|
Elektromanyetik özellikler
|
IEC61326 (EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V, Kirlilik seviyesi 2) |
| Görev |
Canlı kablo belirleme, güç arızası kablo belirleme; AC voltajı, akım, frekans ölçümü |
| Güç kaynağı |
7.4V büyük kapasiteli şarj edilebilir lityum pil, USB şarj arayüzü, tam şarj ve yaklaşık 6 saat sürekli çalışma |
| Rütbeli akım |
En fazla 300mA. |
| Görüntüleme modu |
3.5 inç gerçek renk LCD ekranı, renk simgesi göstergesi |
| Sinyal kalibrasyonu |
Evet, iletilmiş sinyali kalibre edin. Alınan sinyalleri ile iletilmiş sinyalleri arasındaki akım yüzdesi kalibrasyon değerinin %75 ile %135 arasındadır.Başarılı bir tespit için şartlardan biri nedir? |
| Kalibrasyondan sonra, test frekansı ve büyütme değiştirilemez, aksi takdirde yeniden kalibre edilmesi gerekir; farklı kabloları test ederken farklı kabloları yeniden kalibre etmek gerekir. |
| Yön tanımı |
Evet, gönderen sıkıştırıcı, alıcı sıkıştırıcı ve yükleme sinyali, başarılı bir tanımlama için şartlardan biri olan aynı yönde olmalıdır. |
| Kablo kimliği başarıyla tespit edildi. |
Yeşil işaret simgesi gösterir (√) |
| Hedef olmayan kablo |
Kırmızı-portakal çapraz simge gösterir (×) |
| Alıcı boyutu |
Uzunluk, genişlik ve kalınlık 207mm×101mm×45mm |
| Esnek akım klemesi |
Uzunluğu yaklaşık 630 mm, tel çapı 6 mm veya 12.5 mm |
| Bobinin iç çapı |
φ200mm (gereksinimlere göre daha büyük çap özelleştirilebilir) |
| Kurşun uzunluğu |
Esnek akım sıkıştırıcılığı: 2m |
| Voltaj test hattı |
1 metre uzunlukta (kırmızı ve siyah için her biri 1) |
| Test kapsamı |
Güç arızası tanıma: Bobin 0Ω ∼ 10kΩ'luk bir döngü direnci ile darbe sinyallerini algılayabilir; algılama döngüsü direnci 10kΩ olduğunda,Göndericinin bataryasının 11V'den yüksek olması garanti edilmelidir (genellikle 0-10 kilometrelik bir kablo uzunluğuna ulaşabilir), esas olarak topraklama direnci ve kablo kablo direnci) |
| Canlı tanımlama: Bobin 0Ω~200Ω'luk bir döngü direnciyle darbe sinyallerini algılayabilir; algılama döngüsü direnci 200Ω olduğunda,Göndericinin bataryasının 11V'den yüksek olması garanti edilmelidir (genellikle 0-5 kilometrelik bir kablo uzunluğuna ulaşabilir), esas olarak topraklama direnci ve kablo kablo direnci) |
| Ölçme aralığı |
Değişim voltajı: 0.00V~600V ((50Hz/60Hz) |
| Değişen akım:: 0.00A ∼5000A ((50Hz/60Hz) |
| Akım frekansı: 45Hz~70Hz |
| Kesinlik |
Değişen voltaj: ± 2% ± 3dgt |
| Değişen akım: ± 2% ± 3dgt |
| Akım frekansı: ± 2% ± 3dgt |
| Tanımlama sinyali |
Renkli sinyal genişliği ve dijital görüntüleme |
| Bulma oranı |
Yaklaşık 1 kez/s |
| Kazanç Düzeltmesi |
Test arabiriminde, sinyal büyütme ayarlamak için sol ve sağ ok tuşlarına basın, sinyal amplitudu çubuğu en iyisi 10 ~ 100 |
| Arka ışık kontrolü |
Başlatma fonksiyonu seçimi arayüzünde, LCD arka ışık parlaklığını ayarlamak için yukarı ve aşağı ok tuşlarına basın |
| Otomatik kapatma |
Yaklaşık 30 dakika sonra güç üzerinde, sayaç otomatik olarak batarya tüketimini azaltmak için kapatacaktır |
| Pil voltajı |
Pil voltajı 6.5V'den düşük olduğunda, pil şarj hatırlatmak için, pil voltajı düşük simgesi görüntülenir |
| şarj cihazı |
9V DC şarj cihazı |
| Şarj portu |
USB şarj portu |
| Çalışma sıcaklığı ve nem |
-10°C-40°C; %80Rh altında |
| Depolama sıcaklığı ve nemliği |
-10°C~50°C,%95RH, Kondensasyon yok |
| Alıcı ağırlığı |
Mevcut klem 172g; alıcı 370g (pillerle) |
| Voltajı kaldırın |
AC2000V/rms (kafesin ön ve arka uçlarından önce) |
| Güvenlik kurallarına uygun |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, kirlilik derecesi 2 |
