Güç sistemi için, transformatör sistemdeki temel ekipmandır, bu nedenle transformatörün uzun süreli ve güvenilir çalışması, tüm sistemin istikrarı ve güvenilirliği ile ilgilidir.
Transformatörün DC direnci, transformatör imalatında yarı mamul ürünler, bitmiş ürünler fabrika testleri, montaj, teslim testleri ve enerji departmanının önleyici testleri için mutlaka test edilmesi gereken bir öğedir. Transformatör sargısının malzeme seçimi, kaynak, gevşek bağlantı parçaları, eksik teller, kopuk teller vb. gibi durumları etkili bir şekilde tespit edebilir. Çalışma sonrası kusurlar ve gizli tehlikeler. Transformatör DC direncini hızlı bir şekilde ölçme ihtiyacını karşılamak için şirketimiz, transformatör DC direnç test cihazı geliştirmek için kendi teknik avantajlarını kullanmıştır.

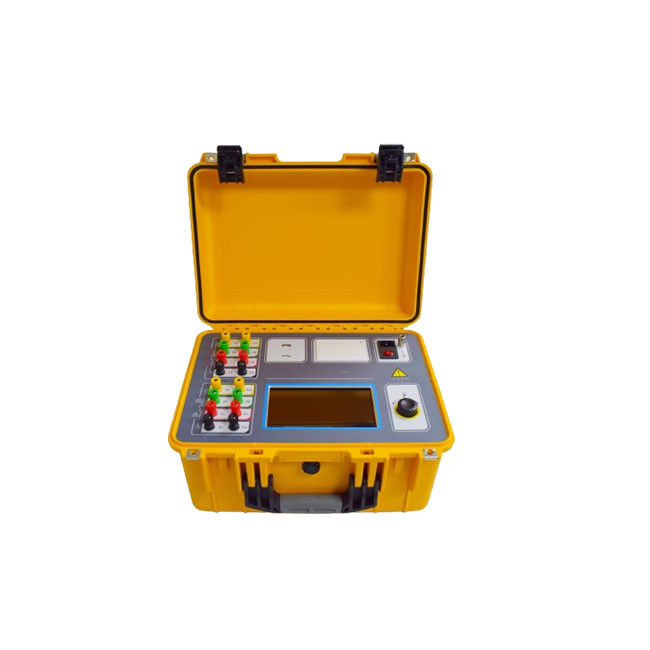

Bu cihaz XHZ1320 DC sargı direnç test cihazı, manyetizasyon yöntemi testi, üç fazlı test (Yn, Y, △) ve demanyetizasyon fonksiyonlarını entegre eden yeni nesil bir hızlı test cihazıdır. Büyük güç transformatörlerinin DC direncini ölçmek için ideal bir ekipmandır. Ekran, dokunmatik kontrol ve mekik düğmesi işlemi ile gerçek renkli, geniş ekranlı, yüksek çözünürlüklü bir LCD ekrana sahiptir, bu da sahada kullanım için uygundur. İngilizce menü istemi işlevine sahiptir, kolay ve sezgisel kullanım sunar ve tüm doğrudan direnç test öğeleri tek bir bağlantı ile tamamlanabilir. Test hızı yüksektir, doğruluk yüksektir ve ölçüm aralığı geniştir.
|
1. Yüksek voltaj terminali
Transformatör yüksek voltaj tarafı burcuna bağlayın.
|
|
2. Düşük voltaj terminali
Transformatör düşük voltaj tarafı burcuna bağlayın.
|
|
3. Dokunmatik ekran.
Ekran boyutu 7,0 inçtir; çözünürlük 1024×600'dür.
|
|
4. Tek dokunuşlu mekik düğmesi:
Cihazın tüm fonksiyonları çalıştırılabilir.
|
|
5. Toprak terminali
Cihaz güvenilir bir şekilde topraklanmalıdır. Sahadaki topraklama noktasında boya veya pas olabilir, bu temizlenmelidir.
|
|
6. Açma/kapama tuşu
Açmak için güç anahtarını yaklaşık 2 saniye basılı tutun.
|
|
7. Yazıcı
Test sonuçlarını yazdırın.
|
|
8. USB arayüzü
Test verilerini depolamak için harici bir USB flash sürücü kullanılır; lütfen FAT veya FAT32 formatında bir USB flash sürücü kullanın; depolama işlemi sırasında USB flash sürücüyü çıkarmak kesinlikle yasaktır.
|
Teknik özellik
| Çıkış akımı |
Tek faz |
20A,10A,5A,1A,0.1A,10mA,<1mA |
| Üç faz |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Ölçüm aralığı |
Tek faz |
20 A seviyesi 0.5mΩ～1 Ω
10 A seviyesi 1.0mΩ～2 Ω
5 A seviyesi 10 mΩ～4 Ω
1 A seviyesi 0.1Ω～20Ω
0.1A seviyesi 2.0Ω～200Ω
10mA seviyesi 50Ω～2kΩ
<1mA aralığı 500Ω～25kΩ
|
| Üç faz |
10A + 10A kademesi 0.5mΩ ~ 0.8 Ω
5 A + 5 A seviyesi 10 mΩ ~ 1.6 Ω
1 A + 1 A seviyesi 0.1 Ω ~ 8.0 Ω
0.1A+0.1A kademesi 2.0 Ω ~ 80 Ω
|
| Doğruluk |
±(okuma×0.2%+2 kelime) |
| Güç kaynağı |
AC220V±10%, 50/60Hz |
| Çalışma sıcaklığı |
-10℃～50℃ |
| Bağıl nem |
<90%, yoğuşma yok |
| Cihaz hacmi |
400×315×223mm |
| Cihaz ağırlığı |
9kg |
