Aşağıdaki XHGG555, araç kablosu teşhis ve arıza tespit sistemini tanıtmaktadır. Transformatör, devre kesici ve diğer tespit sistemleri de müşteri ihtiyaçlarına göre özelleştirilebilir. Daha fazla bilgi için bizimle iletişime geçebilirsiniz.

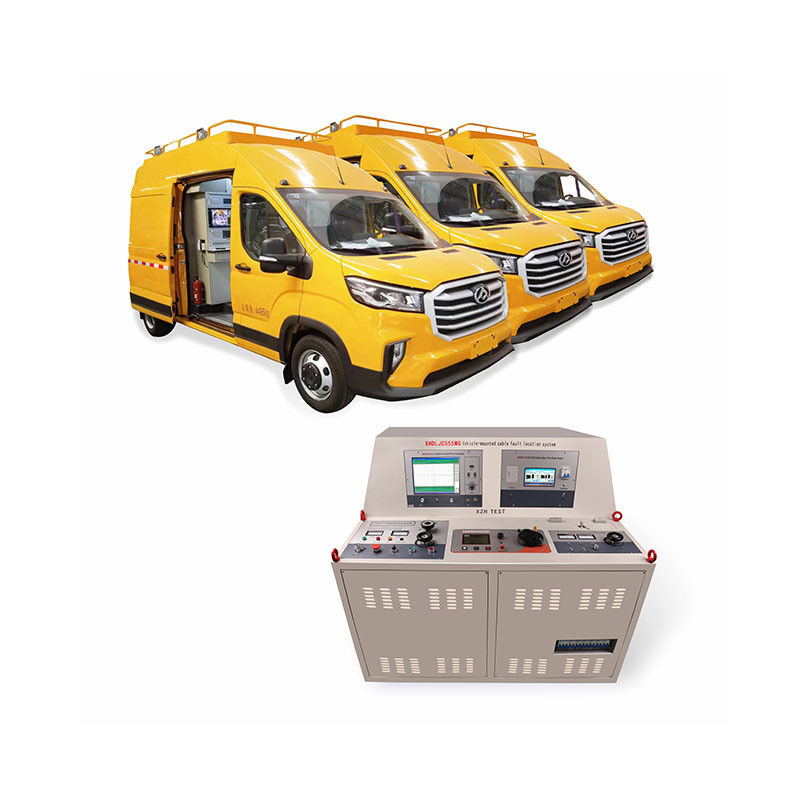

XHGG555 Araç üstü kablo teşhis ve arıza yeri tespit sistemi
Genel özellikler
Topoloji
Değişken frekans rezonansı, salınım dalgası (kısmi deşarj) ve ultra düşük frekans (dielektrik kaybı) fonksiyonlarını entegre etme seçeneği ile son derece entegre ve son derece otomatik dijital yazılım kablo arıza yeri tespit sistemi
Modülerlik
Tüm test üniteleri nispeten bağımsız ve modüler olacak şekilde tasarlanmıştır ve işlevsel modüller istendiği gibi eklenebilir veya çıkarılabilir; tek bir işlev başarısız olursa, diğer işlevlerin kullanımını etkilemez.
Kontrol
Çoğu çalışma modu ve sistem işlevi bir kontrol ünitesi aracılığıyla gerçekleştirilir ve her bir ünite modülü de ayrı ayrı çalıştırılabilir.
Grafiksel Kullanıcı Arayüzü: Grafik arayüzü, daha sezgisel ve kullanımı kolay.
Çalışma: Kontrol ünitesindeki tek bir düğmeyi (jog dial) çevirin ve tıklayın.
Sistem: Windows
Veri yönetimi: Genel veritabanı
Veri Senkronizasyonu: Evrensel Seri Veri Yolu
Kontrol ünitesi
Ekran: Endüstriyel sınıf TFT renkli panel, LED arka aydınlatmalı
Parlama önleyici: Var
Çoklu dokunma: Var
LCD boyutu: 39,6 cm (15,6 inç)
En Boy Oranı: 16:9
Çözünürlük: 1920 x 1080 Full HD
Parlaklık: 450 cd/m²
Güvenlik
Uyarlanabilirlik
CE uyumluluğu; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)
Deşarj ve topraklama cihazları: 72kJ, 120kV DC hızlı şarj ile şarj edilmiş 10µF kapasitörde depolanan enerjiye eşdeğer: deşarj zaman sabiti < 1 saniye
Sistem Durumu: Gerçek zamanlı izleme ve gösterge
Kendinden güvenli: Elektrik kesintisi olduğunda derhal topraklama
F-U güvenlik kilidi: Çalışma gerilimi bağlantı izleme (yüksek gerilim devresi)
F-Ohm Güvenlik Kilidi: Çalışma toprağı bağlantı izleme (yüksek gerilim devresi)
Güvenlik Özellikleri: Ön panel: açma/kapama, kilitleme düğmesi anahtarı, acil durdurma, artık basınç gösterge ışığı, yüksek gerilim anahtarı;
Kontrol ünitesi: düğme (jog dial)
Güvenlik cihazları: Sistem topraklama durumu göstergesi, güç girişi koruma cihazı, kapı kontağı aracılığıyla yüksek gerilim odası izleme, harici güvenlik cihazı
Güç girişi izleme: Aşırı gerilim koruması, düşük gerilim koruması, artık akım cihazı (RCD)
Kablolama Tanımlama: Sistem içinde bir anahtar pano bulunmaktadır
İzolasyon transformatörü: 5kVA
Sistem ünitesi bileşimi
1. Kablo arıza noktasını flaş ve deşarj etmek için DC veya yüksek gerilim darbesi kullanın
2. Tüm kablo ana yalıtım arızalarının kaba bir ölçümünü yapmak için hareketli dalga yansıma ilkesini kullanın
3. Tüm kablo ana yalıtım arızalarının hassas bir ölçümünü yapmak için akustik ve manyetik senkronizasyon yöntemini kullanın
4. Bilinmeyen kablo yolunu ve derinliğini doğru bir şekilde bulmak için elektromanyetik indüksiyon ilkesini kullanın
5. Tüm dış kılıf arızalarının ve ana yalıtımın (özellikle su girişi arızaları) kaba bir ölçümünü yapmak için köprü yöntemini kullanın
6. Dış kılıf arızasını doğru bir şekilde tespit etmek için adım gerilimi yöntemini ve kelepçe akım yöntemini kullanın
7. Ultra yüksek direnç arızasının direncini azaltmak için sabit güç ilkesini kullanın
8. Birden fazla kabloyu tanımlamak için kodlama yöntemi + faz yöntemini kullanın
9. Kablonun son delinmesini onaylamak için uzaktan kumanda yöntemini kullanın (son olarak, kişisel güvenlik kesinlikle garanti edilir)
10. Kablo üzerinde yalıtım dayanım gerilimi testi ve dielektrik kayıp testi yapmak için ultra düşük frekans (0,1Hz) kullanın
11. Bir bobindeki kablonun kalitesini ölçmek için Ohm yasasını kullanın
12. Kablo tespit test alanında gerekli araç ve ekipmanlar (megohmmetre, ölçüm cihazı, elektrikçi aletleri)
Bazı başarı öyküleri

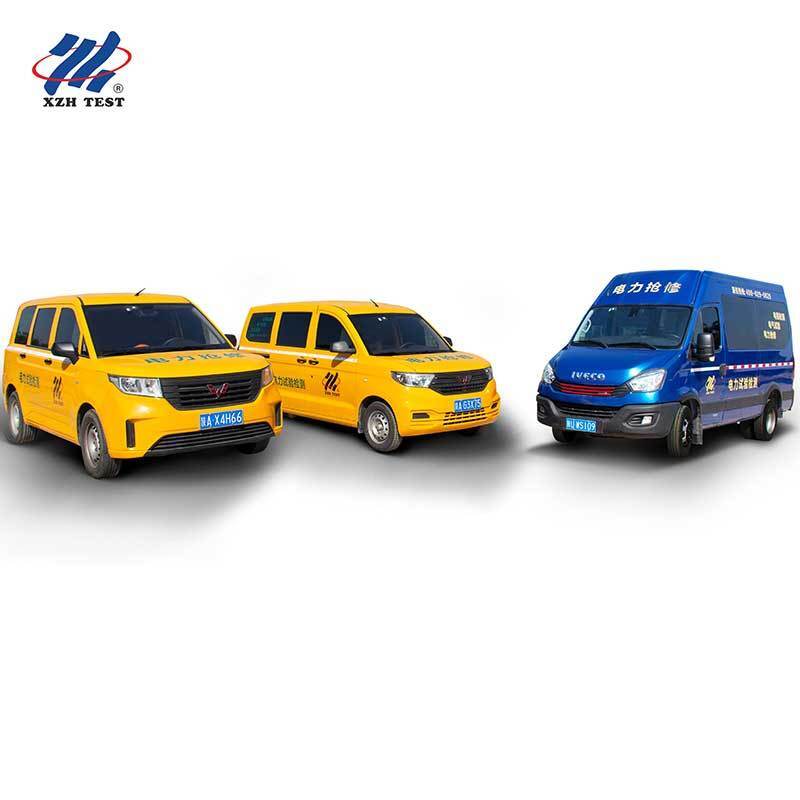

Test sistemini size eksiksiz bir araç sağlamak için bir test aracına kurabilir veya kendi test aracınızın iç mekan boyutlarına göre test sistemini size özel olarak uyarlayabiliriz.
Yukarıdaki sistemler, 8/16/32kV yüksek gerilim darbe jeneratörü, ARC test kablosu arıza ön yeri belirleyici, yüksek gerilim yanma köprü ekipmanı, kablo dış kılıf arıza yeri belirleyici, ultra düşük frekans dayanım gerilimi (80kV) dielektrik kayıp test ekipmanı içerir. Ayrıca mobil kablo arıza yeri belirleyici, kablo yolu kapsamlı test cihazı, kablo sivri uçlu cihazı, jeneratör vb. ile de donatılmıştır.
