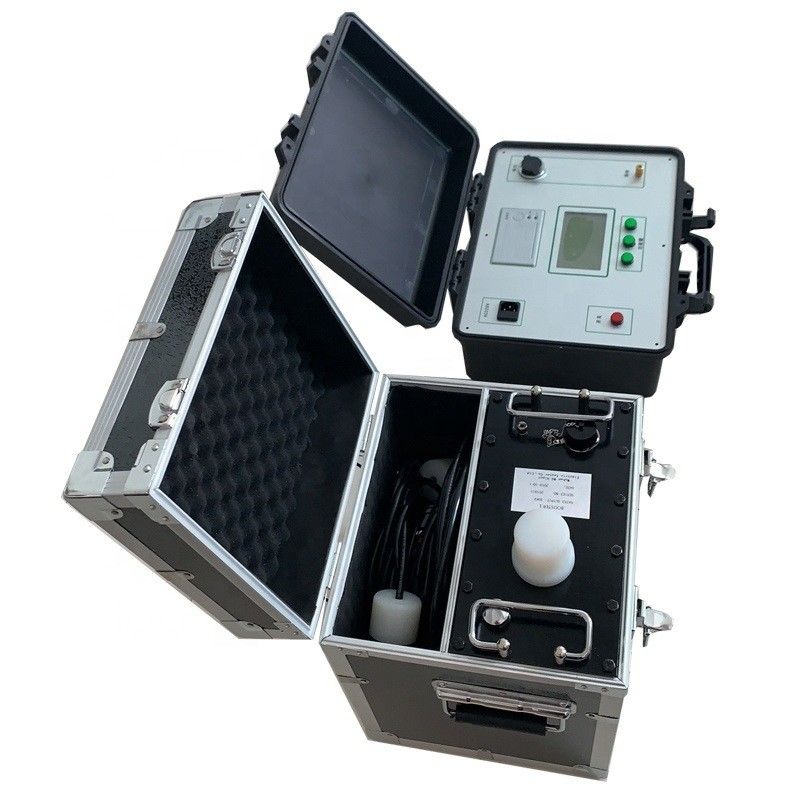

Kablo Koruma Fonksiyonu Aşırı Akım Koruması için VLF Direnç Denetleyicisi

Ultra düşük frekanslı yalıtım voltajı testinin prensibi

Ultra düşük frekanslı yalıtım dayanıklılık voltaj testi aslında endüstriyel frekans dayanıklılık voltaj testine bir alternatiftir.Endüstriyel frekans için kablolar ve diğer test ürünleri gerilim testine dayanır, çünkü yalıtım katmanı büyük bir elektrik kapasitesi sunar, bu yüzden büyük kapasiteli bir test transformatörü veya rezonanslı transformatör gerekir.ve kullanımı çok rahatsız ediciBu çelişkiyi çözmek için, enerji sektörü, test güç kaynağının kapasitesini azaltarak, azaltılmış bir test sıklığını benimsemiştir.Yurt içinde ve yurtdışında uzun yılların teorik ve pratik kanıtlarından, 0.1Hz ultra düşük frekans dayanıklılık voltaj testi ile frekans dayanıklılık voltaj testi yerine, sadece aynı eşdeğerliğe sahip olamaz ve ekipman hacmi büyük ölçüde azaltılır,Ağırlık çok azaldı., teorik olarak frekansın yaklaşık beşte birinin kapasitesi ve basit işletim, frekans testi üstünlüğü ile karşılaştırıldığında daha fazla.Bu yöntemin gelişmiş ülkelerde yaygın olarak kullanılmasının nedeni budur..
Bu ürün, modern dijital frekans dönüşümünün gelişmiş teknolojisini birleştirir ve güçlendirme, geri çekme, ölçme ve korumayı tamamen otomatik hale getiren mikro bilgisayar kontrolünü benimser.Çünkü tamamen elektronik.Büyük LCD ekranı net ve sezgisel ve çıkış dalga biçimini ve test raporlarını gösterebilir.
Bu ürünün aşağıdaki özellikleri vardır:
1, tek bir yapıyı kullanan 50kV'den az veya eşit olan nominal gerilim (bir güçlendirici); seri yapıyı kullanan 50kV'den fazla olan çok düşük frekanslı (seride iki güçlendirici),Böylece toplam ağırlık büyük ölçüde azaltılır., taşıma kapasitesi arttırılır ve iki güçlendirici düşük voltaj seviyesi ultra düşük frekans için ayrı ayrı kullanılabilir.
2Akım, voltaj ve dalga şekli verileri doğrudan yüksek voltajlı yan örneklemeden elde edilir, bu nedenle veriler doğrudur.
3, Aşırı voltaj koruma fonksiyonu ile, çıkış ayarlanmış voltaj sınır değerini aştığında, enstrüman duracak ve koruyacak, eylem süresi 20ms'den azdır.
4"Aşırı akım koruma fonksiyonu ile: yüksek ve düşük voltajın çift korunması için tasarlanmıştır, yüksek voltaj tarafı ayarlanmış değere göre tam olarak durulabilir;Akım nominal akımı aştığında düşük voltaj tarafı durur., eylem süresi 20 ms'den azdır.
5Yüksek voltaj çıkış koruma direnci güçlendirici gövdesinde tasarlanmıştır, bu nedenle dışarıdan başka bir koruma direnci bağlamak gerekmez.
6Yüksek ve düşük voltajlı kapalı döngü negatif geri bildirim kontrol devresinin kullanılması nedeniyle, çıkış kapasitatif artış etkisi göstermez.
