Kesin bir ikincil enjeksiyon testi için tek fazlı röle koruma testi

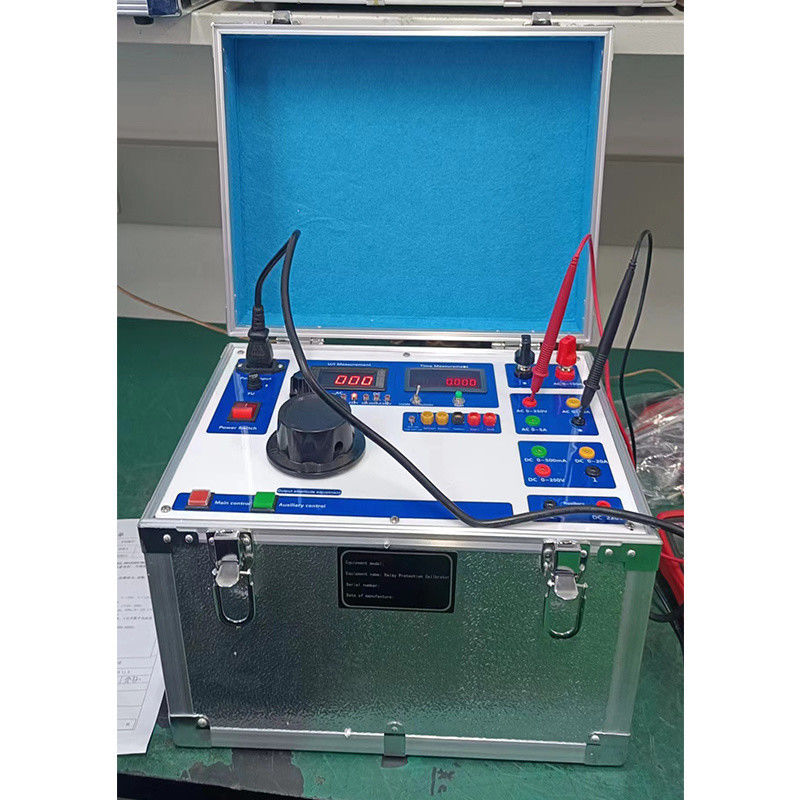

XHJB612 Tek Faz Röle Koruma Test Cihazı ile Hassas İkincil Enjeksiyon Testi



Ana fonksiyonlar
☆Güzellik ve zarafet sunan PVC paneller kullanılarak tek fazlı AC220V güç kaynağı gerektirir
☆Polarizasyon, sinyal ve diğer röle testlerini karşılayabilen mA çıkışına sahiptir
☆Başlatma ve durdurma ölçüm terminalleri ile yerleşik dijital milisaniye ölçer
☆Eylem kontakları vb. için sesli ve ışıklı uyarılarla
☆Taşıması ve nakliyesi kolay, özel olarak yapılmış yüksek mukavemetli alüminyum alaşımlı şasi
☆Panel kullanımı basit ve kolaydır, kablolama açıktır ve bu da sahada çalışmayı kolaylaştırır.

1	Güç kaynağı	AC220V±10%,  50Hz
2	Çıkış Ana devre	AC çıkışı: Akım: 0-5A 0-50A 0-150A Gerilim: 0-250V sürekli ayarlanabilir
3		DC çıkışı: Gerilim: 0-250V Akım: 0-20A 0-500mA
4		Zaman ölçümü: 0-99.99S
5	Ölçüm aralığı	Gerilim: 0~500V 0.5%RD±2d
6		Akım: 0~5A 0~50A 0~150A 0.5%RD±2d
7		Ölçüm zaman aralığı: 0.01~99.99S

Nasıl kullanılır
1 Kullanımdan önce inceleme veya hazırlık
Cihazı kullanmadan önce görsel bir inceleme yapılmalı ve üç telli güç kablosunun topraklama ucu güvenilir bir şekilde topraklanmalıdır. Güç anahtarını açın ve ardından cihazda güç testini yapın. Bu sırada, iki ölçüm cihazı da açık olmalı ve elinizle "Çıkış Seçimi" düğme anahtarına dokunun. , çıkış durumu göstergesi soldan sağa normal olmalıdır.
2 Ana devre gerilim çıkış işlemi
"AC0-250V" aralığında çıkış durumunu seçin, test odasının sol alt köşesindeki ana devrenin "çıkış kontrol anahtarını" basılı tutun ve gerilim regülatörünün büyük düğmesini yavaşça ayarlayın. Gerilim/ampermetre çifti "0~250V" AC gerilimini göstermelidir. "DC0~300V" çıkışı için, "DC0~250V" aralığında çıkış durumunu seçin ve ayarlama yöntemi yukarıdaki gibidir.
3 Ana devre akım çıkış işlemi
"AC0~5A" aralığında çıkış durumunu seçin, ana devrenin "çıkış kontrol anahtarını" basılı tutun ve gerilim regülatör düğmesini yavaşça ayarlayın. Bu sırada, gerilim/ampermetre "0~5A" akımını göstermelidir ve diğer akım ayarlamaları bu yönteme benzer.
4 Kullanım örnekleri:
4.1 Gerilim rölesi alma ve bırakma testi
Önce cihazı hazır duruma getirin, test altındaki röle bobinini ilgili gerilim çıkış terminaline bağlayın, "ana devre çıkış kontrol" anahtarını basılı tutun ve çıkış gerilimini sürekli artırmak için büyük düğmeyi yavaşça ayarlayın. Röle kapandığında, kapanma gerilimini kaydedin. , ardından röle bırakılana kadar büyük düğmeyi ters yönde ayarlayın ve bırakma gerilimini kaydedin. Buna dayanarak, test edilen rölenin geri dönüş katsayısı hesaplanabilir. Test altındaki röle bir aşırı gerilim rölesi ise, ters yönde ilerleyin.
4.2 Akım rölesi ayar değeri testi
Test altındaki röleyi hattan çıkarın, cihazın akım çıkış terminaline bağlayın, "0~5A" veya "0~100A" gibi uygun çıkış akım aralığını seçin, "Çıkış Kontrol" anahtarını basılı tutun ve maksimum düğmeyi yavaşça röle eylemine çevirin, gerilim/ampermetre değerini gözlemleyin ve röle eylemine karar verin.
4.3 Zaman rölesi gecikme süresinin belirlenmesi
Test altındaki röleyi çıkış terminaline bağlayın (çalışma gerilimi rölenin gereksinimlerine göre AC veya DC'dir), nominal eylem değerine ayarlayın ve elektrik kesintisinden sonra geri yükleyin. Test altındaki rölenin gecikmeli hareketli ve kapanma kontaklarını II ve ⊥ terminallerine bağlayın, "çıkış kontrol" anahtarını basılı tutun, röle bobini nominal çalışma gerilimini alacak ve aynı anda kronometreyi başlatacaktır. Gecikme süresinden sonra, kronometre saymayı durduracaktır. Bu sırada, kronometre Görüntülenen sayı, zaman rölesinin gecikmeli kapanma süresidir. Gecikmeli serbest bırakmayı ölçmek istiyorsanız, prensip aynıdır ve gerçek kablolama tersine çevrilir.
4.4 Ara röle testi (tutma bobini ile)
Test altındaki rölenin ne tür bir eylem moduna (gerilim veya akım eylemi) ve ne tür bir tutma moduna (gerilim veya akım tutma) sahip olduğunu belirleyin. Akım eylemi gerilim bakımı örneğini (DC rölesi) alarak, DC akım çıkış aralığını (0~500mA veya 0~5A) seçin, "Çıkış Kontrol" anahtarını basılı tutun, büyük düğmeyi yavaşça röle eylemine ayarlayın ve hareketli akımı not edin. Ardından, yardımcı devre çıkışını röle tutma bobini ucuna bağlayın, küçük düğmeyi yavaşça röle derecesine ayarlayın, tutma gerilim değerini yazın ve eylem veya tutma koşullarına göre rölenin kalitesini belirleyin.
Kısacası, bu cihazın çeşitli çıkışları ile ölçüm cihazı arasındaki dönüşüm ilişkisini anladığınız sürece, bir örnekten çıkarım yapabilir ve test edilen rölenin özel koşullarına göre bunları esnek bir şekilde uygulayabilirsiniz. Burada tek tek örnekler vermeyeceğim.


Ambalaj: Köpükle doldurulmuş ahşap kasa

Nakliye: Hava, Deniz, Ekspres vb. ile

Nakliye süresi: Stokta varsa 7-10 iş günü.
