Yeraltı Kablo Hata İzleyici Akustik-Manyetik Senkronizasyon ve A-Çerçeve Algılama

Name: Yeraltı Kablo Hata İzleyici Akustik-Manyetik Senkronizasyon ve A-Çerçeve Algılama
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	CE, ISO
Model numarası:	XHDD503E

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

CE, ISO

Model numarası:

XHDD503E

Model NO.:

XHDD503E

Kullanım:

Ağ Kablo Test Cihazı, Ses Kablo Test Cihazı, Koaksiyel Kablo Test Cihazı, Dijital Kablo Test Cihazı

Güç:

Elektrik

Özelleştirilmiş:

Özelleştirilmiş

Renk:

Siyah

Filtre:

200Hz-1600Hz İsteğe bağlı

Çıkış Kazancı:

16 Seviye (0~112dB)

Akustik-Manyetik Konumlandırma Doğruluğu:

0,2 m'den az

Adım Voltajı Konumlandırma Doğruluğu:

0,5 m'den az

Yol Tanımlama Doğruluğu:

0,5 m'den az

Taşıma Paketi:

Tahta sandık

Ticari marka:

XZH Testi

Menşei:

Çin

GTİP Kodu:

9031809090

Yetenek temini:

2000 adet/yıl

Özelleştirme:

Mevcut

Satış Sonrası Hizmet:

Garanti Sertifikası

Garanti:

12 Ay

Vurgulamak:

High Light

Vurgulamak:

Yeraltı kablo hatası tespiti

Akustik-Manyetik Pinpointer

A-Frame Step Voltage Locator

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 birim/yıl

Ürün Tanımı

Tanım

Kablo arıza tespit cihazı, kablo arıza noktasının spesifik konumunu belirlemek için titreşim toplama ve elektromanyetik indüksiyon prensiplerini kullanır. Arıza noktasında flaş aşırı deşarjı sağlamak için yüksek voltajlı bir darbe üreteci kullanılır. Arıza noktasında flaş aşırı deşarj tarafından üretilen titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar gibi fiziksel olaylar, işaretleme cihazının özel bir probu tarafından alınır, güçlendirilir, işlenir, görüntülenir ve kablo arıza işaretleme cihazı tarafından çıktı olarak verilir. Arıza noktasının kesin konumu, testçinin işitme ve görme duyusuna göre belirlenir. Yani, kablo arıza noktasını "doğrudan kablonun üzerinde ve kaba ölçüm aralığı içinde" doğru bir şekilde bulma görevi tamamlanmıştır.
Bu sabit noktalı cihaz, güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak aydınlatma kablolarının ve farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış gömülü tellerin düşük dirençli, kısa devre, açık devre ve bağlantı kesme arızalarının yanı sıra yüksek dirençli sızıntı ve yüksek dirençli flaş arızası için uygundur.

Ürün özellikleri
1. 5 inçlik dokunmatik yüksek parlaklıktaki LCD, güneş ışığı altında görünürlük sağlar.
2. 4 test modu vardır: standart, gelişmiş, gürültü azaltma ve özelleştirilmiş.
3. 4 konumlandırma fonksiyonuna sahiptir: akustik-manyetik senkronizasyon, saf akustik, saf manyetik ve adım voltajı.
4. Arka plan gürültüsünü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemleri arasından seçim yapabilir.
5. BNR ve sessize alma işlevleriyle donatılmıştır.
4. Yoldan sapma göstergesi vardır.
5. Çok katmanlı fiziksel izolasyon sinyal sensörleri, su geçirmez IP65 sınıfı ile donatılmıştır.
6. Dahili büyük kapasiteli lityum pil, uzun bekleme süresi, hızlı şarj cihazıyla donatılmıştır.
7. Küçük ve hafif, kullanımı kolay ve basit insan-makine arayüzü.

Teknik özellikler

Filtre parametreleri	lTüm geçiş: 100Hz~1600Hz.
	lDüşük geçiş: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	lBant geçişi: 200Hz~600Hz.
Kanal kazancı:	8 seviye ayarlanabilir.
Manyetik kanal kazancı:	8 seviye ayarlanabilir.
Adım voltaj kazancı:	8 seviye ayarlanabilir.
Çıkış kazancı:	16 seviye (0~112db)
Çıkış empedansı:	350Ω
Akustomanyetik konumlandırma doğruluğu:	≤0,1 m.
Adım voltajı konumlandırma doğruluğu:	≤ 0,5 m.
Yol tanımlama doğruluğu:	≤ 0,5 m.
BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma işlevlerine sahiptir.
Ekran kontrol yöntemi:	5 inç yüksek parlaklıkta dokunmatik ekran kontrolü.
Güç kaynağı:	4*18650 standart lityum pil.
Bekleme süresi:	8 saatten fazla.
Hacim:	428L×350G×230Y
Ortam sıcaklığı:	-25~65°C; Bağıl nem: ≤90%.

Enstrüman düzeni ve talimatlar
Enstrümanın bileşimi
1. Kablo arızası tespit cihazı: kaba ölçüm aralığı içindeki kablo arıza noktalarını doğru bir şekilde tespit edin.
2. Prob: sinyalleri almak için giriş kanalına bağlanan prob, prob, üç pençe ve bağlantı çubuğu dahil.
3. Kulaklık takın; işaretleme cihazının giriş kanalını bağlayın (çıkış sinyalinin geri bildirimi).
4,7 çekirdekli sinyal hattı: işaretleme aleti ile prob arasındaki bağlantı kablosu (işaretleme aleti ile probu bağlayan).
5. Şarj Cihazı: Şarj etmek için cihazın şarj soketine bağlayın.
6.A çerçeve: adım voltajı yöntemini kullanarak test yaparken kullanılır.
7. A-çerçeve bağlantı kablosu: kablo arıza bulucu ve A-çerçeve bağlantı kablosu.
8. Topraklama pimi: A-çerçevesine uygun bir aksesuar.

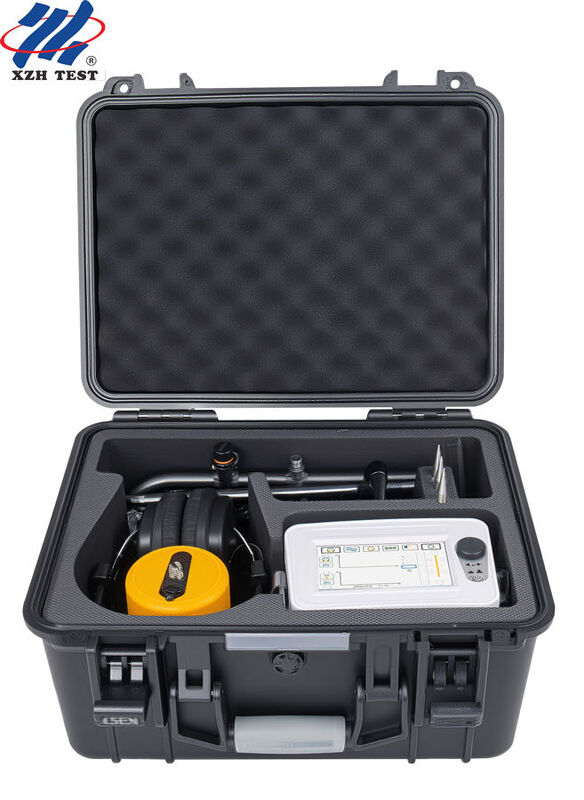

Paket listesi

A-çerçevesi bağlandıktan sonra sağda gösterildiği gibi otomatik olarak test arayüzüne girecektir.
A çerçevesinin alt kısmında kırmızı ve yeşil, önde kırmızı ve arkada yeşil oklar olduğuna dikkat edin. Bu, kırmızının kablonun sonunu, yeşilin ise kablonun başlangıcını gösterdiği anlamına gelir.

A-çerçevesini yavaşça kablo gömme yolu boyunca kablonun ucuna doğru hareket ettirin ve test ekranındaki kırmızı ve yeşil çubuk grafiklerdeki değişiklikleri gözlemleyin. Bu, akımın yönündeki bir değişikliği yansıtır.
Hasar noktasından çok uzakta, ekrandaki kırmızı ve yeşil çubuklar biraz düzensiz ve küçük görünüyor.
Arıza noktasına yaklaştığınızda, örneğin arıza noktasından yaklaşık 5 metre uzakta, soldaki yukarıdaki resimde gösterildiği gibi kırmızı çubuk grafiğin çok büyüdüğünü fark edeceksiniz.
Arıza noktasının tam üstüne geldiğinizde veya arıza noktasının yaklaşık 1-2 metre önünde ve arkasında olduğunuzda sağ üstteki görselde olduğu gibi kırmızı ve yeşil çubuk grafiklerin çok küçülerek ekranda belirdiğini fark edeceksiniz.
Arıza noktasını geçtiğinizde, örneğin arıza noktasından yaklaşık 5 metre uzakta, yeşil çubuk grafiğin çok büyüdüğünü fark edeceksiniz.
Bu sayede sabırla arayarak arızanın yerini bulabilirsiniz.
