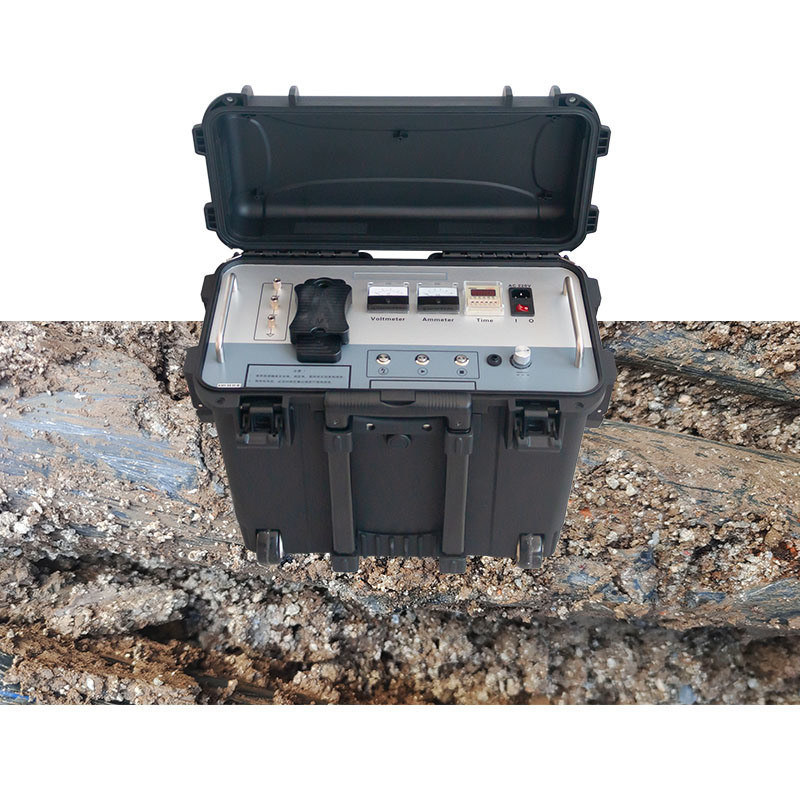

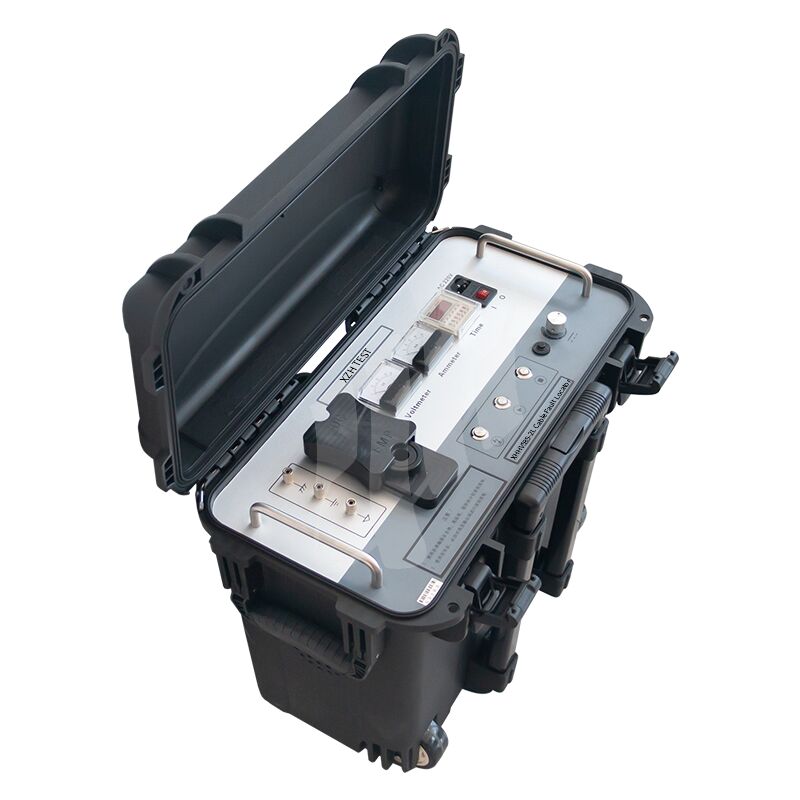

XHHV535-2L 35kv DC Darbe 1000j Yeraltı Kablo Arıza Konumu için Jeneratör
Bu XHHV535-2L Yüksek gerilim darbe jeneratörü, DC yüksek gerilim kaynağı, enerji depolama kapasitörü, deşarj topu cihazı, otomatik deşarj cihazı ve bir sepet tipi üst düzey deneysel cihazı entegre eder.
Ekipman, geleneksel deneysel cihazların rahatlık, taşınabilirlik, güvenlik ve güvenilirlik sorunlarını tamamen çözer. Yüksek gerilim darbe jeneratörü, yüksek hassasiyetli, yüksek kararlılığa sahip özel yüksek gerilim elektronik bileşenleri ve yüksek frekanslı yüksek gerilim teknolojisi kullanır, bu da tüm makineyi yapısal olarak basit hale getirir.
İnsanların transformatörleri ve çalışma kutularını DC yüksek gerilim üretmek için kullanma alışkanlığını korumak için, bu darbe jeneratörü insan odaklı bir tasarım çalışma modu benimser ve mikro güvenilir bir devre tasarımını entegre eder. Güvenli, güvenilir ve sezgiseldir. Gerçekten darbeden zarar görmeme etkisini elde eder ve ayrıca otomatik zamanlama darbesi, manuel darbe ve basınç direnci işlevlerine sahiptir. Şu anda Çin'deki en kullanıcı dostu sepet tipi DC darbe yüksek gerilim ekipmanıdır.
★ Aşırı akım, aşırı gerilim, aşırı ısınma otomatik koruma fonksiyonu ile;
★ DC dayanım gerilimi, darbe deşarj fonksiyonu ile;
★ Üniform ve kontrol edilebilir yüksek gerilim darbe çıkışı;
★ Yüksek gerilim çıkışını doğrudan toprağa kısa devre yapabilen süper kısa devre koruma fonksiyonu;
★ Akım ve gerilim için çift 1.5 seviyeli işaretçi metre ekranına sahiptir, bu sezgisel ve nettir ve darbe deşarj süreci bir bakışta açıktır;
★ Yüksek gerilim tarafı gerilim ölçümü, gerçek zamanlı ve doğru;
★ Sıfır başlatma koruması ve potansiyometre sıfır çıkış fonksiyonu ile, güvenli ve güvenilir;
★ Benzersiz yüksek gerilim ölçüm tasarımı, durdurulmuş durumda, voltmetre kapasitör gerilimini gerçek zamanlı olarak gösterebilir;
★ Deşarj süresi uygun bir aralıkta keyfi olarak ayarlanabilir;
★ Acil bir durumda, yüksek gerilim çıkışını acilen kesmek için acil durdurma fonksiyonu ile.
| XHHV535-2L |
DC dayanım gerilimi test fonksiyonlu taşınabilir 35kV yüksek gerilim darbe jeneratörü |
| Darbe yüksek gerilimi: |
0~32kV ayarlanabilir |
| Yüksek gerilim kısmi basınç |
gerilim doğruluğu 2.5 |
| Dahili kapasitör |
2μF |
| Deşarj gücü |
0-1024J |
| Çıkış gerilim polaritesi |
negatif polarite |
| Darbe gücü |
400W |
| Aşırı akım koruması |
8mA (3 saniyeden fazla) |
| Çalışma gücü |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| Çıkış gerilim polaritesi |
negatif polarite |
| Aşırı sıcaklık koruması |
65ºC |
| Ağırlık |
<30kg |
| Ortam sıcaklığı |
-20~+50ºC |
| Hacim |
540L×300W×450H mm |
Panel fonksiyon açıklaması
1. Emniyet toprağı: Cihazın gövdesinin toprağı, cihaz gövdesinin elektriklenmesini veya insanların elektrik çarpmasını önlemek için güvenilir bir şekilde toprağa bağlanmalıdır.
2. Yüksek gerilim toprağı: ayrıca yüksek gerilim kuyruğu olarak da bilinir, yüksek gerilim kaçağını ve deşarjını önlemek için güvenilir bir şekilde topraklanmalıdır. Zayıf temas, gerilimin artırılmasında başarısızlığa, cihazın iç bileşenlerine yüksek gerilim arızasına ve cihazın iç sızıntısı veya deşarjından kaynaklanan güvenlik kazalarına neden olabilir.
3. Örnekleme yeri: Darbe enerji depolama kapasitörünün negatif terminali yüksek gerilime sahiptir ve güvenilir bir şekilde topraklanmalıdır. Kablo arıza test cihazının yüksek gerilim flaşover durumunda dalga şekli örneklenirken örnekleme için kullanılır. (Yüksek gerilim flaşover olmadan örnekleme hala güvenilir topraklama gerektirir).
4. Deşarj düğmesi: Bu düğmeye basın, top boşluğu ile temas kurun ve manuel olarak deşarj edin. (Her tuşa basma süresi 1 saniyeyi geçemez).
5.Yüksek gerilim başlatma düğmesi: Başlatma düğmesinin ışığı yandığında, gerilim çıkışının sıfır durumunda olduğu anlamına gelir. Işık yandığında, başlatma düğmesi geçerlidir. Güç anahtarını açtıktan sonra başlatma düğmesinin ışığı yanmıyorsa, gerilim ayar düğmesini saat yönünün tersine çevirin, ışık yanana kadar. Başlatma düğmesi ışığı yandığında, cihazı başlatmak ve yüksek gerilim çıkışı üretmek için bu düğmeye basın.
6. Yüksek gerilim durdurma düğmesi: Test tamamlandığında veya anormallik meydana geldiğinde, yüksek gerilim çıkışını kesmek için bu düğmeye basın, yüksek gerilim ışığı söner ve iç deşarj topu çalışmayı durdurur. Durdurma düğmesi yandığında, yüksek gerilim çıkışı olduğu anlamına gelir ve kapalıyken, yüksek gerilim çıkışı olmadığı anlamına gelir.
7. Aşırı akım koruma anahtarı: Bu düğmeye basın, aşırı akım koruması açılır ve bu düğme açılır ve aşırı akım koruması çalışır. Sadece bu düğmeye basıldığında yüksek gerilim çıkışı vardır. Aşırı akım koruması etkinleştirildikten sonra, deşarj etmek için kapatılmalıdır.
8. Gerilim ayarı: Cihazı açtıktan sonra, önce düğmeyi saat yönünün tersine en alta çevirmeli, başlatma düğmesine basmalı ve ardından çıkış yüksek gerilimini küçükten büyüğe artırmak için saat yönünde ayarlamalı ve çıkış yüksek gerilimini büyükten küçüğe azaltmak için saat yönünün tersine ayarlamalısınız.
9. Güç anahtarı: "Dişli 1" AC 220V güç kaynağı anahtarını açar ve "Dişli 0" sistem gücünü kapatır.
10. Sigorta soketi: AC 220V güç kaynağı sisteminin sigortasının takıldığı yer.
11. Güç soketi: cihazın çalışma güç kaynağı, AC 220V bağlantı noktası.
12. Zaman ayarı: deşarj zaman aralığını ayarlayın.
13. Ampermetre: düşük gerilim tarafındaki akımın göstergesi.
14. Voltmetre: Yüksek gerilim çıkış gerilimini gösteren kV ölçer.
15. Yüksek gerilim çıkışı (EMP): Darbe deşarjı yaparken, yüksek gerilim çıkış hattını bağlayın.
16. Yüksek gerilim çıkışı (DC): DC dayanım gerilimi uygularken, yüksek gerilim çıkış hattını bağlayın.Paket listesiUygulama-Yeraltı kablo arıza konumu, kablo dayanım gerilimi testi
