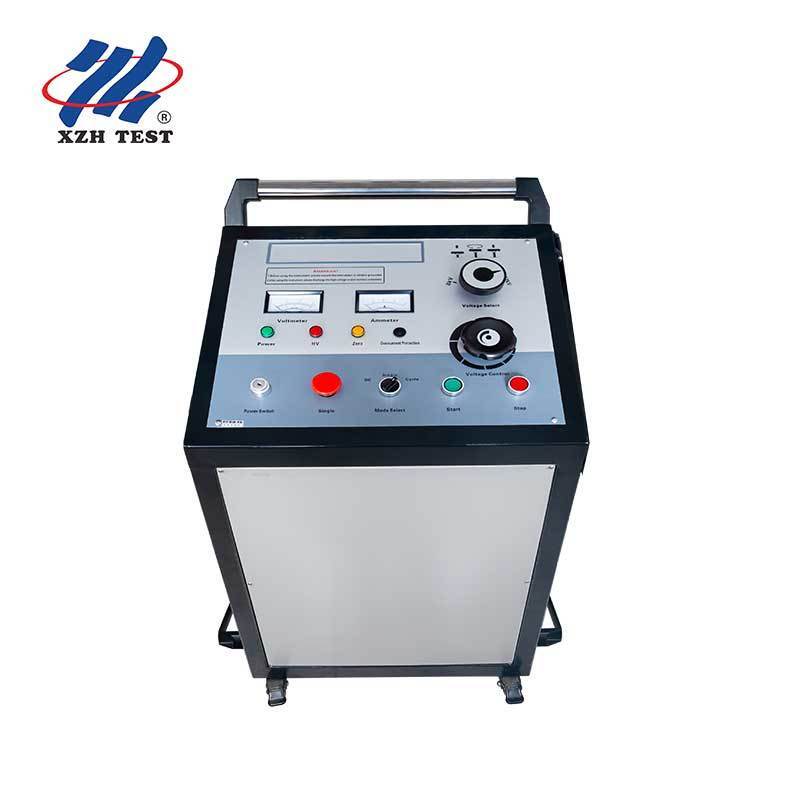

Tekerlekli Üç Voltajlı Aşırı Gerilim Jeneratörü|XHHV535-4TS Model: XHHV535-4TS
Şunlar için tasarlanmıştır: Çok Katmanlı Kablo Arıza Müteahhitleri, Enerji Alan Servis Ekipleri, Endüstriyel Yüksek Gerilim Bakım Departmanları
Temel Değer: Tekerlekli DC darbe jeneratörü, tek bir mobil ünitede üç seçilebilir çıkış voltajı — 8kV, 16kV ve 32kV — ile. Harici yeniden yapılandırma veya kapasitör değişiklikleri olmadan voltaj seviyeleri arasında geçiş yapın. Dağıtım, alt iletim ve endüstriyel kablo arızası işleri için tek bir cihaz.
Bu Ekipman Kimler İçindir
XHHV535-4TS, günlük iş yükü birden fazla kablo voltaj sınıfını kapsayan saha ekipleri için özel olarak üretilmiştir. Servis aracına üç ayrı aşırı gerilim jeneratörü yüklemek yerine — biri 6-10kV dağıtım için, biri 15-20kV endüstriyel besleyiciler için ve biri 33-35kV alt iletim için — 4TS, bu üç voltaj seviyesini tek bir tekerlekli cihaz üzerindeki tek bir seçici anahtarın arkasına yerleştirir.
1Çok Voltajlı MüteahhitlerÜç voltaj seviyesi, tek cihaz. Sabah 08:00'de 11kV'luk bir kentsel dağıtım arızasından saat 10:00'da 33kV'luk bir alt iletim arızasına ekipman değiştirmeden geçiş yapın.
2Enerji Bakım DepartmanlarıSaha servis filonuzu standartlaştırın. Araç başına bir XHHV535-4TS, servis bölgesindeki tüm kablo voltaj sınıflarını kapsar — farklı arıza voltajları için farklı araçlar göndermeye gerek kalmaz.
3Endüstriyel Tesis ElektrikçileriTesis içi kablo voltajlarının tamamını — 6.6kV motor besleyicilerinden 11kV dağıtıma ve 33kV giriş devrelerine kadar — tek bir tekerlekli üzerinde halleder.
4Test Hizmet ŞirketleriTüm MV/HV voltaj sınıflarındaki sözleşmeleri kabul edin. Üç voltaj seçici, ek ekipman yatırımı veya araç alanı olmadan herhangi bir müşterinin kablo ağına uyum sağlar.
Üç Seçilebilir Voltaj — Tek Seçici Anahtar, Üç Cihazın Yeteneği Kadar
8 kVDağıtım Sınıfı6kV-10kV kentsel ve kırsal dağıtım kabloları, LV endüstriyel besleyiciler, ticari bina servis girişleri
16 kVEndüstriyel Besleyici Sınıfı11kV-20kV endüstriyel tesis besleyicileri, yenilenebilir enerji toplayıcı kabloları, orta mesafeli dağıtım devreleri
32 kVAlt İletim Sınıfı33kV-35kV alt iletim kabloları, uzun mesafeli endüstriyel girişler, rüzgar çiftliği toplayıcı dizileri
Operasyonel Etki: Üç ayrı tek voltajlı aşırı gerilim jeneratörü ile yüklenmiş bir servis aracı, 3 kat sermaye maliyeti, 3 kat ağırlık taşır ve 3 arayüz üzerinde eğitimli teknisyenler gerektirir. Tek bir XHHV535-4TS, üçünü de değiştirir — işler arasında voltaj seviyesini değiştirmek için tek bir seçici anahtar ile.
Anahtar Özellikler
| Parametre |
Özellik |
| Seçilebilir Çıkış Voltajları |
8kV / 16kV / 32kV — üç bağımsız seviye |
| Voltaj Anahtarlama |
Tek seçici anahtar — harici kapasitör veya kablo yeniden yapılandırması yok |
| Çıkış Modları |
Darbe deşarjı (otomatik zamanlı + manuel) + DC dayanım voltajı |
| Form Faktörü |
Entegre taşıma kolu ile tekerlekli |
| Güvenlik Sistemleri |
Sıfır konumu başlatma, otomatik deşarj, aşırı akım/aşırı voltaj/aşırı ısınma koruması |
| Sayaç Ekranı |
Çift ibreli sayaçlar — gerçek zamanlı kV ve mA izleme |
| Marka / Menşe |
XZH Test / Çin |
| Sertifikasyon |
CE, ISO |
Voltaj Seçimi — Dahili Basitlik
- Seçin: Test edilen kabloya uygun olarak ön panel voltaj seçicisini 8kV, 16kV veya 32kV'a çevirin
- Sıfıra Ayarlayın: Voltaj ayar düğmesinin tamamen saat yönünün tersine olduğundan emin olun (sarı sıfır konumu göstergesi yanıyor)
- Başlat: Seçilen voltaj seviyesinde Yüksek Gerilim çıkışını etkinleştirmek için Başlat'a basın
- Ayarlayın: Seçilen aralıkta sıfırdan istenen test seviyesine voltajı artırın
Uygulamalar
| Uygulama |
Önerilen Voltaj |
| LV/MV Dağıtım Kablosu Arıza Noktalama |
8kV — kentsel ve kırsal 6kV-10kV ağları |
| Endüstriyel Besleyici Kablo Arıza Konumlandırma |
16kV — tesis 11kV-20kV besleyicileri ve toplayıcı kabloları |
| Alt İletim Kablosu Arıza Tespiti |
32kV — 33kV-35kV giriş ve uzun mesafeli devreler |
| DC Dayanım Voltajı Testi |
Kablo derecesine göre seçilebilir — 8/16/32kV |
| TDR Dalga Formu Edinimi |
Uygun test voltajında flaşör geçici yakalama |
| Akustik-Manyetik Noktalama |
Tüm üç voltaj seviyesinde senkronize darbe |
Güvenlik ve Operasyonel Önlemler
- Doğru voltaj seviyesini seçin önce enerjilendirme — Yüksek Gerilim çıkışı aktifken asla voltaj seçicisini değiştirmeyin
- Başlat'a basmadan önce sıfır konumu göstergesi yanmalıdır (sarı) — güvenli durumu onaylar
- Çıkış kablolarını çıkarmadan önce otomatik deşarj kullanın ve voltmetrenin sıfır okuduğunu doğrulayın
- Herhangi bir anormal sayaç okuması, sesi veya kokusu fark edilirse hemen Dur'a basın
- Yalnızca yetkili Yüksek Gerilim teknisyenleri bu ekipmanı kullanabilir
- Voltaj seviyesini kablo derecesiyle eşleştirin — seçilen voltajın altında derecelendirilmiş kablolara 32kV uygulamayın
▎Sıkça Sorulan Sorular
S: Kablo arıza tespitinde yüksek voltajlı bir aşırı gerilim jeneratörü nasıl çalışır?
Aşırı gerilim jeneratörü, arızalı kabloya yüksek enerjili bir darbe boşaltarak arıza noktasında kontrollü bir yüksek voltaj arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilen yüksek bir vurma sesi) hem de elektromanyetik bir darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle tam arıza konumunu hassas bir şekilde belirleyebilir.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek voltajlı iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test voltajı spesifikasyonlarına başvurun ve yüksek voltajlı çalışma sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Aşırı gerilim jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek voltajlı aşırı gerilim jeneratörü testi, katı güvenlik protokolleri gerektirir. Bağlantıdan önce kablonun tamamen enerjisiz ve tüm güç kaynaklarından izole edildiğini her zaman doğrulayın. Uyarı işaretleriyle test alanı etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, Yüksek Gerilim yalıtım eldivenleri ve dielektrik galoşlar dahil olmak üzere uygun Kişisel Koruyucu Donanımları (KKD) giymelidir. Entegre güvenlik özellikleri — güç kapalıyken otomatik deşarj, acil durdurma ve sıfır voltaj kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J-1024J), aşırı enerjinin kablo hasarını kötüleştirebileceği yüksek dirençli arızaların ilk onaylanması ve konumlandırılması için idealdir. Orta enerji (1225J-2048J), çoğu rutin arıza noktalama için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına uyarlamasına olanak tanır.
S: Bu aşırı gerilim jeneratörü ile hangi garanti ve destek dahildir?
Üretim kusurlarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite, aşırı gerilim jeneratörü, Yüksek Gerilim çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve güvenli taşıma için kilitli tekerleklere sahip ağır hizmet tipi bir tekerlekli taşıma arabası içerir. Yerinde kurulum, devreye alma ve operatör güvenlik eğitimi talep üzerine mevcuttur. Deşarj boşlukları, kapasitörler ve Yüksek Gerilim diyotları dahil yedek parçalar hızlı değişim için stoklanmaktadır.
