Aynı anda ölçmek için üç fazlı sarma tarama frekans tepkisi analizatörü

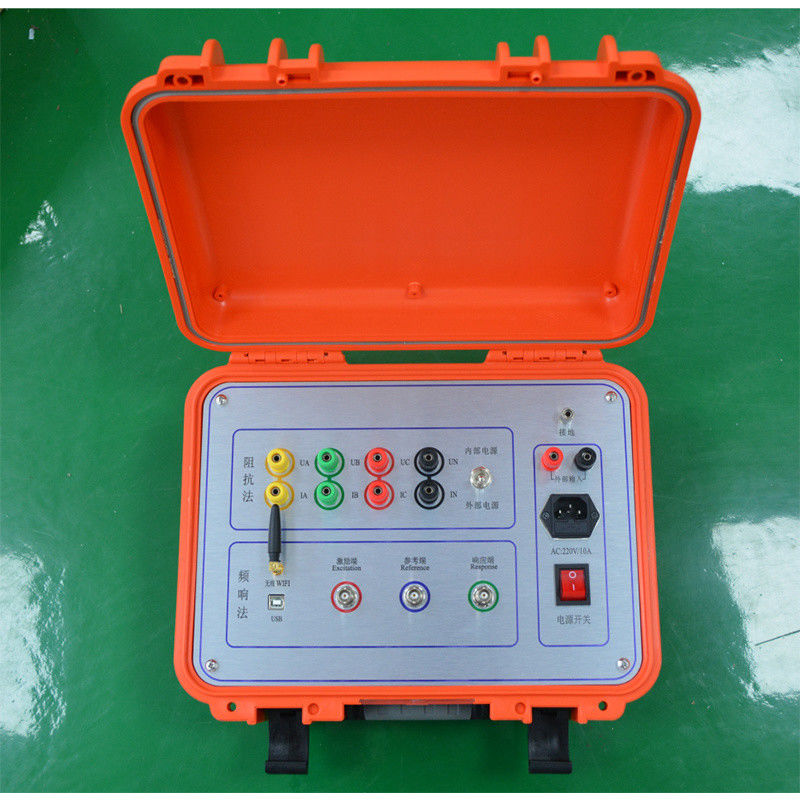

XHBX1501S Transformör sarmaşının deformasyon testçisi
SFRA Test Kütesi Transformörü(Üç fazlı eşzamanlı ölçüm)

Ürün Tanımı

Transformör sarmaşası deformasyon test edici tabanlı, transformör sarmaşasının içindeki karakteristik parametrelerin ölçümüne dayanarak transformörün iç hatası hakkında doğru bir teşhis yapabilir,Gelişmiş ülkeler tarafından geliştirilen ve geliştirilen frekans yanıt analizi (FRA) yöntemini kullanarak.
63kV-500kV güç transformatörlerinde iç yapı hatasının tespit edilmesi için geçerlidir.

Ana özellikleri

1Test, kapak kaldırılmadan ve transformatörü sökülmeden yapılabilir.

2Ölçmek için en popüler süpürme yöntemini kullanın.

3Bu cihaz 6kV'den yüksek olan transformatörleri ölçer.

4. Bölünmüş bir yapı kullanır, test makinesini ve makine bilgisayarı USB veya ağ bağlantısı ile bağlandı, takıldığında serbestçe kullanabilir.

5Alan kablolamaları basit, kullanımı kolaydır.

6Dayanım dinamik aralığı: -100 dB ~ 20 dB.

7Analiz yazılımı güçlüdür ve yazılım ve donanım göstergeleri ulusal standart DL/T911-2004'e uymaktadır.

8Doğrusal veya logaritmik dağılım kullanılarak süpürme ölçümü.

9Yanıt kanalı birden fazla aralığı vardır ve ölçüm süreci sırasında aralığı otomatik olarak ayarlar.

Ana teknik parametreler

★ Tarama modu:

1. Doğrusal tarama dağılımı
   Tarama ölçüm aralığı: (10Hz) - (10MHz) 40000 tarama noktası, çözünürlük 0.25kHz, 0.5kHz ve 1kHz
2. Segment frekans taraması ölçüm dağılımı

★ Diğer teknik parametreler:

1. Amplituda ölçüm aralığı (-120 dB) ila (+20 dB)
2. Amplituda ölçüm doğruluğu: 0.1dB
3. Tarama frekansı doğruluğu: 0.01%
4. Sinyal giriş impedansı: 1MΩ
5. Sinyal çıkış impedansı: 50Ω
6. Sinyal çıkış genişliği: ± 20V
7. Test tekrarı yüzdesi: 99.9%
8. Ölçüm cihazlarının boyutları (LxWxH) 300X340X120 (mm)
9. Alüminyum kutu boyutu (LxWxH) 310X400X330 (mm)
10. Toplam ağırlık: 13Kg
11. Çalışma sıcaklığı: -10oC - +40oC
12. Depolama sıcaklığı: -20oC ila +70oC
13. Nitelikli nem: < 90%, yoğunlaşmayan
