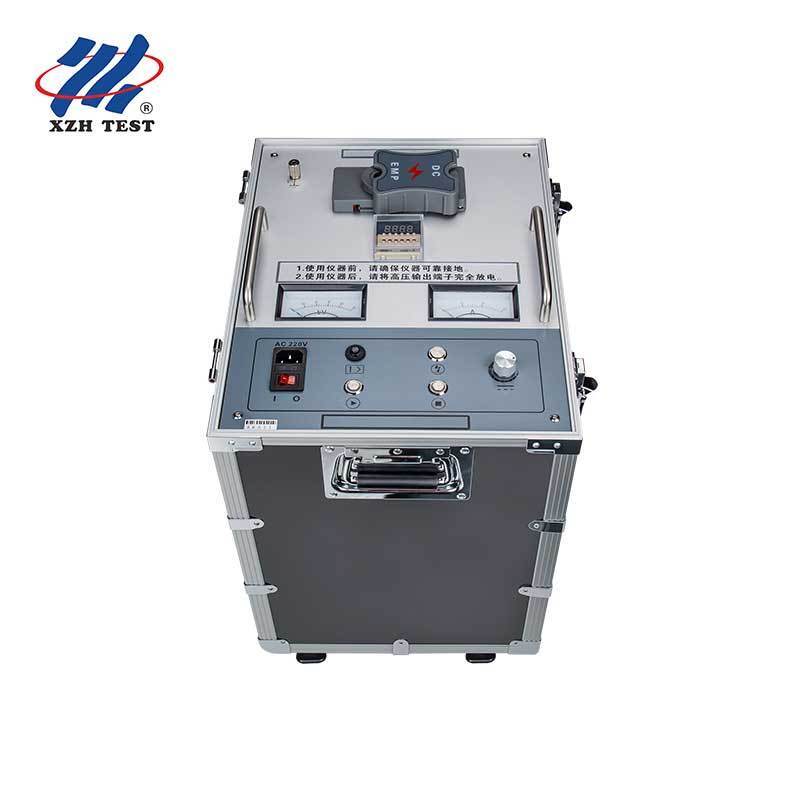

XHHV535-4Z taşınabilir yüksek voltajlı dalgalanma jeneratörü
Uyum ve Sertifikasyon
XHHV535-4Z yüksek voltajlı dalgalanma jeneratörü,DL/T846-2016(Yüksek gerilimli test ekipmanları için genel teknik koşullar) veDL/T474-2017(Alan yalıtım testlerinin uygulanması için kılavuzlarCE ve ISO standartlarına göre sertifikalandırılmış olan bu cihaz, endüstriyel güç kablosu test uygulamalarının katı gereksinimlerini karşılar.
Uygulama Alanı
İmpulse boşaltma testleri ve DC güç kabloları üzerinde voltaj testlerine dayanmak için tasarlanmıştır35kV ve aşağı, XHHV535-4Z, bir DC yüksek voltaj kaynağı, enerji depolama kondansatörü ve boşluk boşluğu bir taşınabilir üniteye entegre eder.Bu entegrasyon, ayrı test transformatörleri gerektiren geleneksel test konfigürasyonlarını değiştirir., kontrol kutuları ve darbeler enerji depolama kapasitörleri, yerleşik ekipman ayak izini ve kurulum karmaşıklığını önemli ölçüde azaltmaktadır.
Temel Avantajları
- Sınıf 1.5 Ölçüm Doğruluğu:Çift gösterge ekranı (akım ve voltaj) ile yüksek voltajlı yan voltaj ölçümü, hem DC direnci hem de dürtü boşaltma işlemleri sırasında gerçek zamanlı, yüksek hassasiyetli okumalar sağlar.
- 2048J En yüksek boşaltma enerjisi:4μF dahili kondansatör, 32kV'de 2048J'ye kadar tutarlı bir dürtü enerjisi sağlar ve yüksek dirençli kablo hatalarının güvenilir bir şekilde bozulmasını sağlar.
- Çift modlu operasyon:Kablo yalıtım değerlendirmesi için DC gerilim testine dayanır ve hata öncesi konumlandırma ve belirleme için dürtü boşaltma modunu destekler.
- Ultra hafif taşınabilir tasarım:≤35kg ve 430*345*550mm'lik kompakt boyutlarla XHHV535-4Z, sınıfındaki en hafif taşınabilir DC impulslu yüksek voltajlı ekipman,Tek operatör taşımacılığı ve hızlı saha dağıtımını mümkün kılan.
- Sıfır Başlama Güvenlik Kilitlemesi:Yüksek voltaj başlatılmadan önce voltaj ayarlaması sıfıra dönmelidir, böylece çalıştırılırken kazara yüksek voltaj çıkışı riski ortadan kaldırılır.
- Kapsamlı Koruma Süiti:Entegre aşırı akım koruması (12A eşiği, düşük voltaj tarafında > 8 saniye gecikme), aşırı sıcaklık koruması (65°C) ve aşırı voltaj koruması, olumsuz alan koşullarında güvenli bir işleyişi sağlar.
- Kısa devreye dayanıklı:Yüksek voltaj çıkışı yere kısa devreye girdiğinde bile normal çalışmak için tasarlanmıştır ve saha testleri sırasında sağlam hata toleransı sağlar.
- El ile boşaltma yeteneği:Özel boşaltma düğmesi, testten sonra geri kalan kondansör enerjisinin kontrol edilen bir şekilde dağılmasını sağlar ve kondansör voltajının gerçek zamanlı voltmetre göstergesi ile birlikte.
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|
| İmpuls Voltaj Arası | 0 ~ 32kV ayarlanabilir (varsayılan 0 ~ 28kV) |
| Yanma Voltajı | 0 ~ 28kV |
| Kısa devre akımı | 0 ~ 320mA |
| Yüksek Voltaj Doğruluğu | Birinci sınıf.5 |
| Dahili Kondensatör | 4μF |
| Çıkarma Enerjisi | 0~2048J (32kV) |
| Çıktı Voltaj Polaritesi | - Hayır. |
| Çarpışma Gücü | 400W |
| Serbestleme aralığı | Düzenlenebilir, zaman rölesi kontrolü |
| Aşırı akım koruması | 12A (>8s eşiği), düşük voltaj tarafı |
| Aşırı sıcaklık koruması | 65°C |
| Çalışma Gücü | AC 220V±10%, 50Hz±1Hz (60Hz özelleştirilebilir) |
| Boyutlar (L*W*H) | 430*345*550mm |
| Ağırlık | ≤35kg |
| Çevre sıcaklık aralığı | -25°C ile +65°C arasında |
Çalışma Modları
DC Alt Voltaj Modu:Kablo yalıtım dayanıklılık testleri için düzenlenmiş 0-32kV DC voltajı uyguluyor.Orta gerilimli elektrik kablolarında izoleasyon değerlendirmesi ve işlemeye başlama testleri için uygun.
Dürtüsel boşaltma modu:Kablo hatası önceden konumlandırılması ve belirlenmesi için periyodik yüksek enerjili dürtüler üretir. TDR kablo hatası belirleyici ve akustik-manetik işaretle birlikte kullanılır.Serbestleme aralığı ön panel zaman rölesi ile ayarlanabilir, farklı kablo uzunlukları ve hata özellikleri için optimizasyona izin verir.
Tipik Sistem Yapılandırması
| Ekipman | Model | Görev |
|---|
| Yüksek voltajlı dalgalanma jeneratörü | XHHV535-4Z | Döner boşaltma ve DC direnci |
| Kablo hatası önceden belirleyici | XHGG502A / XHGG501D | TDR ve ARC çok patlama hatası aralığı |
| Dijital Kablo Hata İzleyici | XHDD503E / XHDD503C | Akustik-manetik hassas doğrulama |
| İzolasyon Direnci Denetleyici | XHMR-10kV | İlk yalıtım teşhisi |
Güvenlik ve Güvenilirlik
Tüm yüksek gerilimli terminaller özel topraklama noktalarını içerir. Sıfır başlatma kilitleme, yüksek gerilimli çıkış başlatılmadan önce voltaj ayarlama düğmesinin sıfıra döndürülmesini gerektirir.Durdurma düğmesi, otomatik iç kondansatör boşaltması ile anında yüksek voltaj kesimi sağlar.Tüketici geriliminin gerçek zamanlı voltmeter izlenmesi ile boşaltma süreci boyunca.
Teknik danışmanlık, ürün özellikleri veya ticari bir teklif için lütfen mühendislik ekibimizle iletişime geçin.
Sıkça Sorulan Sorular
S: Kablo hatası tespitinde yüksek voltajlı dalgalanma jeneratörü nasıl çalışır?
Fırtına jeneratörü hatalı kabloya yüksek enerjili bir darbeler salır ve hata noktasında kontrol edilen yüksek voltajlı bir yay yaratır.Bu yay hem bir akustik sinyal (yer mikrofonları tarafından algılanan yüksek gürültü sesi) hem de bir elektromanyetik darbeler (indüktif bir alıcı tarafından algılanan) üretirAkustik ve elektromanyetik sinyallerin varış zamanlarını birleştirerek, operatörler, akustik-manetik senkronizasyon olarak bilinen bir teknikle hassas bir hata konumunu belirleyebilirler.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar için (1kV'ye kadar) 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları için (6-15kV),16kV aralığı uygunYüksek voltajlı iletim kabloları için (35kV ve üstü), 32kV aralığını kullanın.Her zaman kablo üreticisinin en yüksek test voltajı özelliklerine bakın ve yüksek voltajlı çalışma sırasında tüm güvenlik açıklarının korunmasını sağlayın..
S: Aşırı basınçlı jeneratör çalışması sırasında hangi güvenlik önlemlerine uymak gerekir?
Yüksek voltajlı dalgalanma jeneratörü testi, sıkı güvenlik protokollerini gerektirir. Kabloyu her zaman tam olarak devre dışı bırakıldığını ve bağlantıdan önce tüm güç kaynaklarından izole edildiğini kontrol edin.Uyarı işaretleriyle test bölgesinin etrafında en az 5 metrelik bir güvenlik çevresini oluşturun.. Tüm personel, yaylı kıyafetler, HV yalıtım eldivenleri ve dielektrik üst ayakkabılar da dahil olmak üzere uygun PPE giymek zorundadır.acil duraklama, ve sıfır voltajlı kilitleme, ek koruma katmanları sağlar, ancak hiçbir zaman uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitte birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder.864J1024J) başlangıç hata doğrulama ve aşırı enerji kablo hasarını kötüleştirebilir yüksek dirençli hataları bulmak için idealdir.Orta enerji (1225J ̇2048J) çoğu rutin hata tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J +) çok uzun kablolar, derin gömülme senaryoları,veya tespit edilebilir bir akustik imza üretmek için daha güçlü bir yay üretimi gerektiren yüksek impedans hatalarıÜç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına eşleştirmelerini sağlar.
S: Bu dalgalanma jeneratörü ile birlikte hangi garanti ve destek sağlanıyor?
Hayat boyu teknik destek ile üretim kusurlarına karşı 12 aylık standart garanti. CE ve ISO 9001:2015 sertifikalı. Her birime dalgalanma jeneratörü, HV çıkış kablosu, toprak kablosu,Serbestleme çubuğu, kullanıcı kılavuzu ve dayanıklı bir taşıma kesi. Yerel montaj, devreye girme ve operatör güvenlik eğitimi talep üzerine mevcuttur.ve HV diyotları hızlı bir şekilde değiştirmek için stoklanmıştır..
