XHHV535-4Z Taşınabilir Yüksek Gerilim Darbe Jeneratörü
Uyumluluk ve Sertifikasyon
XHHV535-4Z yüksek gerilim darbe jeneratörü, tam uyum içinde tasarlanmış ve üretilmiştir.DL/T846-2016 (Yüksek Gerilim Test Cihazları için Genel Teknik Koşullar) ve DL/T474-2017 (Saha İzolasyon Testlerinin Uygulanması İçin Kılavuzlar). CE ve ISO standartlarına göre sertifikalandırılmış olan bu cihaz, endüstriyel güç kablosu test uygulamalarının zorlu gereksinimlerini karşılar.
Uygulama Kapsamı
Güç kabloları üzerinde darbe deşarj testi ve DC dayanım gerilimi testi için tasarlanmıştır, nominal gerilimi 35kV ve altı olan XHHV535-4Z, bir DC yüksek gerilim kaynağını, enerji depolama kapasitörünü ve deşarj bilyalı aralığını tek bir taşınabilir ünitede birleştirir. Bu entegrasyon, ayrı test transformatörleri, kontrol kutuları ve darbe enerjisi depolama kapasitörleri gerektiren geleneksel test konfigürasyonlarının yerini alır — saha ekipmanı ayak izini ve kurulum karmaşıklığını önemli ölçüde azaltır.
Temel Avantajlar
Sınıf 1.5 Ölçüm Doğruluğu: Çift göstergeli (akım ve gerilim) yüksek gerilim tarafı gerilim ölçümü, hem DC dayanım hem de darbe deşarj işlemleri sırasında gerçek zamanlı, yüksek hassasiyetli okumalar sağlar.
2048J Maksimum Deşarj Enerjisi: 4μF dahili kapasitör, 32kV'de 2048J'ye kadar tutarlı darbe enerjisi sağlayarak yüksek dirençli kablo arızalarının güvenilir bir şekilde bozulmasını sağlar.
Çift Modlu Çalışma: Kablo izolasyon değerlendirmesi için DC dayanım gerilimi testi ve arıza ön konumlandırma ve nokta tespiti için darbe deşarj modunu destekler — tek bir cihazda iki temel işlev.
Ultra Hafif Taşınabilir Tasarım: 35kg'ın altında ve 430*345*550mm kompakt boyutlarıyla XHHV535-4Z, sınıfındaki en hafif taşınabilir DC darbe yüksek gerilim ekipmanıdır, tek operatör tarafından taşınmasını ve hızlı saha konuşlandırılmasını sağlar.
Sıfır Başlangıç Güvenlik Kilidi: Yüksek gerilim başlatılmadan önce gerilim ayarının sıfıra döndürülmesi gerekir, bu da başlangıçta kazara yüksek gerilim çıkışı riskini ortadan kaldırır.
Kapsamlı Koruma Paketi: Entegre aşırı akım koruması (12A eşik, düşük gerilim tarafında >8s gecikme), aşırı sıcaklık koruması (65°C) ve aşırı gerilim koruması, olumsuz saha koşullarında güvenli çalışmayı sağlar.
Kısa Devreye Dayanıklı: Yüksek gerilim çıkışı toprağa kısa devre yapsa bile normal şekilde çalışacak şekilde tasarlanmıştır, saha testleri sırasında sağlam arıza toleransı sağlar.
Manuel Deşarj Yeteneği: Özel deşarj düğmesi, test sonrası artık kapasitör enerjisinin kontrollü bir şekilde dağıtılmasına olanak tanır, kapasitör geriliminin gerçek zamanlı voltmetre göstergesi ile.
Teknik Özellikler
| Parametre | Özellik |
|---|
| Darbe Gerilimi Aralığı | 0~32kV ayarlanabilir (varsayılan 0~28kV) |
| Yanma Gerilimi | 0~28kV |
| Kısa Devre Akımı | 0~320mA |
| Yüksek Gerilim Doğruluğu | Sınıf 1.5 |
| Dahili Kapasitör | 4μF |
| Deşarj Enerjisi | 0~2048J (32kV'de) |
| Çıkış Gerilimi Polaritesi | Negatif |
| Darbe Gücü | 400W |
| Deşarj Aralığı | Ayarlanabilir, zaman rölesi kontrollü |
| Aşırı Akım Koruması | 12A (>8s eşik), düşük gerilim tarafı |
| Aşırı Sıcaklık Koruması | 65°C |
| Çalışma Güç Kaynağı | AC 220V±10%, 50Hz±1Hz (60Hz özelleştirilebilir) |
| Boyutlar (U*G*Y) | 430*345*550mm |
| Ağırlık | ≤35kg |
| Ortam Sıcaklığı Aralığı | -25°C ila +65°C |
Çalışma Modları
DC Dayanım Gerilimi Modu: Kablo izolasyon dayanım testi için regüle edilmiş 0-32kV DC voltaj uygular. Gerilim ayar düğmesi, gerçek zamanlı voltmetre ve ampermetre göstergesi ile yumuşak bir artış sağlar. Orta gerilim güç kabloları için rutin izolasyon değerlendirmesi ve devreye alma testleri için uygundur.
Darbe Deşarj Modu: Bir TDR kablo arıza bulucu ve akustik-manyetik nokta bulucu ile birlikte kullanıldığında kablo arıza ön konumlandırma ve nokta tespiti için periyodik yüksek enerjili darbeler üretir. Deşarj aralığı, ön panel zaman rölesi aracılığıyla ayarlanabilir, bu da farklı kablo uzunlukları ve arıza özellikleri için optimizasyona olanak tanır.

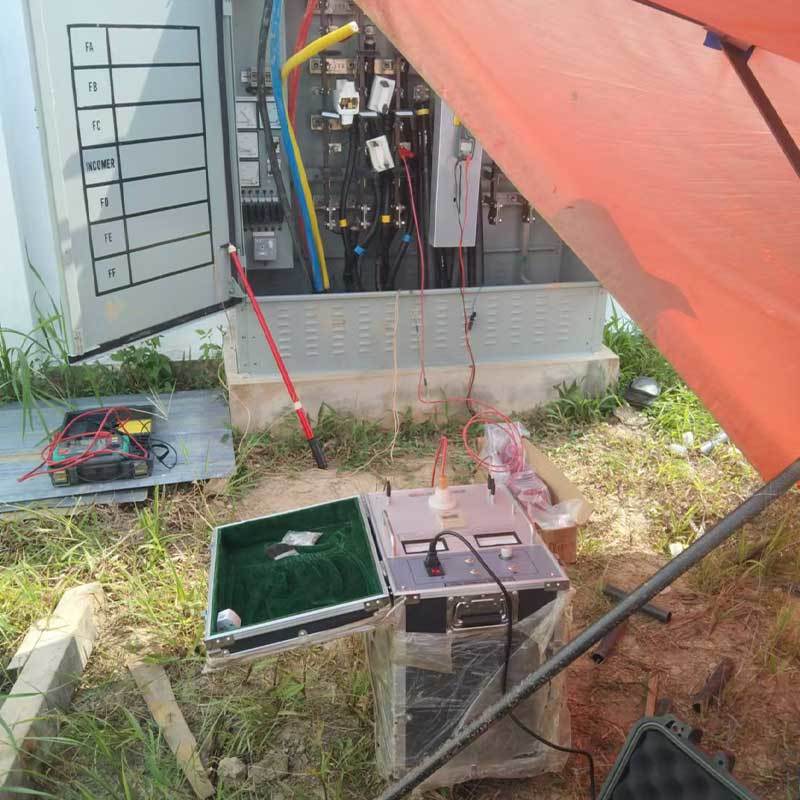

Tipik Sistem Konfigürasyonu
| Ekipman | Model | İşlev |
|---|
| Yüksek Gerilim Darbe Jeneratörü | XHHV535-4Z | Darbe deşarjı ve DC dayanım |
| Kablo Arıza Konum Bulucu | XHGG502A / XHGG501D | TDR ve ARC çoklu darbe arıza menzili |
| Dijital Kablo Arıza Nokta Bulucu | XHDD503E / XHDD503C | Akustik-manyetik hassas nokta tespiti |
| İzolasyon Direnci Test Cihazı | XHMR-10kV | Ön izolasyon teşhisi |
Güvenlik ve Güvenilirlik
Tüm yüksek gerilim terminalleri özel topraklama noktaları içerir. Sıfır başlangıç kilidi, yüksek gerilim çıkışının başlatılabilmesi için gerilim ayar düğmesinin sıfıra döndürülmesini gerektirir. Durdur düğmesi, otomatik dahili kapasitör deşarjı ile anında yüksek gerilim kesintisi sağlar. Özel bir manuel deşarj düğmesi, deşarj işlemi boyunca kapasitör geriliminin gerçek zamanlı voltmetre izlemesi ile kontrollü artık enerji dağılımını sağlar.
Teknik danışmanlık, ürün özellikleri veya ticari teklif için lütfen mühendislik ekibimizle iletişime geçin.
Sıkça Sorulan Sorular
S: Bir yüksek gerilim darbe jeneratörü kablo arıza tespitinde nasıl çalışır?
Darbe jeneratörü, arızalı kabloya yüksek enerjili bir darbe deşarj ederek arıza noktasında kontrollü bir yüksek gerilim arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilir yüksek sesli bir vurma sesi) hem de elektromanyetik bir darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle tam arıza konumunu hassas bir şekilde belirleyebilirler.
S: Farklı kablo türleri için hangi gerilim aralığını seçmeliyim?
Gerilim seçimi, genel bir kılavuz olarak kablonun nominal çalışma gerilimini takip eder. Düşük gerilim kabloları (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta gerilim dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek gerilim iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test gerilimi özelliklerine başvurun ve yüksek gerilim çalışması sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Darbe jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek gerilim darbe jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlantıdan önce kablonun tamamen enerjisiz ve tüm güç kaynaklarından izole edildiğini her zaman doğrulayın. Uyarı işaretleriyle test alanının etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtım eldivenleri ve dielektrik ayakkabılar dahil olmak üzere uygun KKD giymelidir. Entegre güvenlik özellikleri — güç kapalıyken otomatik deşarj, acil durdurma ve sıfır gerilim kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), aşırı enerjinin kablo hasarını kötüleştirebileceği yüksek dirençli arızaların ilk onaylanması ve konumlandırılması için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza nokta tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına uyarlamasına olanak tanır.
S: Bu darbe jeneratörü ile hangi garanti ve destek dahildir?
Üretim hatalarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalıdır. Her ünite, darbe jeneratörü, HV çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve sağlam bir taşıma çantası içerir. Talep üzerine yerinde kurulum, devreye alma ve operatör güvenlik eğitimi mevcuttur. Deşarj aralıkları, kapasitörler ve HV diyotları dahil olmak üzere yedek parçalar hızlı değişim için stoklanmaktadır.
