Kablo Kimliği: Aktif ve enerjisiz kabloların kimliği

 Bu kablo tanımlayıcısı, yüksek gerilim kablosu yapımı, montajı ve bakımı personeli tarafından acilen ihtiyaç duyulan çok sayıda kablonun yerinde tanımlanmasına dayanmaktadır. Yabancı ileri teknolojilere atıfta bulunularak, elektromanyetik alan teorisi rehberliğinde, modern elektronik teknolojisi ve takım teknolojisi kullanılarak geliştirilmiştir.
Güç kablosu döşeme, taşıma, bakım, sorun giderme gibi saha operasyonlarında sıklıkla karşılaşılan çok zor bir soru: Hangi kabloyu arıyoruz? Özellikle aynı özelliklere sahip birçok kablo kanalında, inşaat işçileri ne yapacaklarını bilemezler. Bu cihaz, bu sorunu hızlı ve doğru bir şekilde çözmenize yardımcı olabilir.


 Çalışma prensibi
Şarj edilmemiş kablo tespiti: Verici esas olarak, tanımlanacak kabloya bağlanan özel bir darbe sinyali üretir. Elektromanyetik indüksiyon prensibine göre, iletilen sinyalin yasasıyla tutarlı bir indüksiyon sinyali kablo boyunca üretilmelidir. Test sahasında kullanılır. Yüksek hassasiyetli alıcı kelepçe ve el tipi alıcı, sahadaki tüm kabloları algılar ve sinyalin eklendiği kablo, el tipi alıcı ölçerin göstergesine göre doğru bir şekilde bulunabilir (yani, tanımlanacak şarj edilmemiş kablo).Canlı kablo tespiti: Verici esas olarak, tanımlanacak canlı kablonun bir noktasına özel bir iletim kelepçesi aracılığıyla eklenen özel bir darbe sinyali üretir. Elektromanyetik indüksiyon prensibine göre, iletilen sinyalin yasasıyla tutarlı bir indüksiyon sinyali kablo boyunca üretilmelidir. Test sırasında, yüksek hassasiyetli alıcı pense ve el tipi bir alıcı kullanarak sahadaki tüm kabloları tespit edin ve el tipi alıcının talimatlarına göre eklenen sinyale sahip kabloyu (yani, tanımlanacak canlı kablo) doğru bir şekilde bulabilirsiniz.
 Özellikler
Tanımlama doğrudur.
Geniş tanımlama çeneleri çok çeşitli kablolara uyar.
Kullanımı çok kolaydır.
Talimatlar açık ve sezgiseldir.
Ana ve yardımcı parçalar taşınabilir ve güzeldir.
Alıcının alınan sinyal gücü ayarlanabilir.
Hem canlı hem de ölü kablolar test edilebilir.
Küçük ve taşınabilir, hafif.

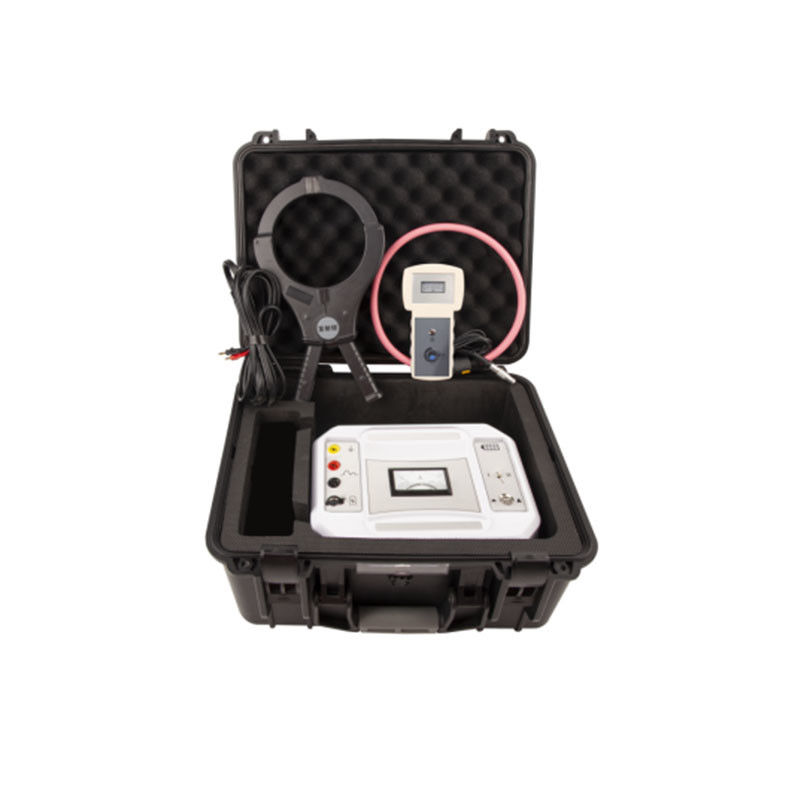

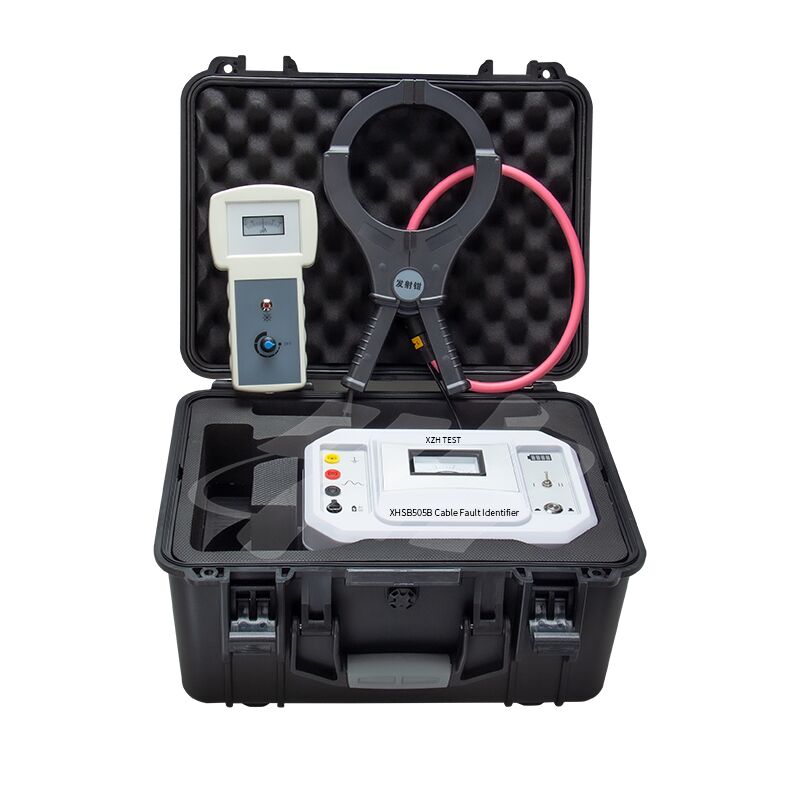

 Bu cihaz bir verici, bir iletim kelepçesi, bir alıcı kelepçesi, bir el tipi alıcı vb.'den oluşur.
Verici paneli:




1. Topraklama direği: ekipman güvenliği topraklama terminali;

2. Çıkış pozitif kutbu: verici çıkışı pozitif, kırmızı çıkış hattını bağlayın;

3. Çıkış negatif kutbu: verici çıkışı negatif, siyah çıkış hattını bağlayın;

4. Şarj: DC12V şarj portu, şarjı başlatmak için 12V şarj cihazını bağlayın;

5. Güç anahtarı: çalışma gücünü açma/kapama;

6. Vites anahtarı: şarj edilmemiş kablo tanımlaması için "Ⅰ"; enerjili kablo tanımlaması için "Ⅱ";

7. Güç göstergesi: dahili pil çalışırken pil gücünün gerçek zamanlı göstergesi;

8. Ampermetre: çıkış akımının anlık ortalama değerini görüntüler.

1. El tipi alıcı, alınan sinyal gücünü ayarlayabilen bir ayar düğmesine sahiptir (saat yönünde döndürme: alınan sinyal gücü artar; saat yönünün tersine döndürme: alınan sinyal gücü azalır; ve bir anahtar işlevine sahiptir).

2. El tipi alıcının alt tarafında, kullanım sırasında sinyali almak için alıcı kelepçesine bağlanan bir BNC arayüzü bulunur.

Teknik Parametreler


Tanımlama talimatları şarj edilmemiş kablolar - doğrudan bağlantı yöntemi


1. Kablonun her iki ucundaki zırhı topraktan ayırın, vericinin çıkış telinin kırmızı klipsini test edilecek kablonun damar teline (iyi faz veya daha yüksek yalıtımlı faz) ve vericinin çıkış telinin siyah klipsini test edilecek kablonun damar teline bağlayın. Topraklama noktasına veya topraklama kazığına, kablonun ilgili damar telini uzak uçtaki topraklama noktasına veya topraklama kazığına bağlayın, yukarıdaki şekilde gösterildiği gibi.

2. Vericinin ana gövdesinin güç anahtarını açın, vites anahtarının "Ⅰ" konumunu seçin, güç anahtarı ışığı üç kez yanıp söner ve ampermetrenin ibresi de aynı frekansta üç kez salınır ve darbe sinyali sırayla döngüsel olarak çıkarılır.

3. Alıcıyı alıcı kelepçesine bağlayın ve alıcı kelepçesi test edilecek kabloya kelepçelenir.

4. Alıcı kelepçesinin ok yönünün akım giriş yönü (pozitif yön) olduğuna dikkat edin, aksi takdirde saat ibresinin salınımı tam tersidir.

5. Alıcı ayar düğmesini saat yönünde çevirin ve bir "bip" sesi duyduğunuzda alıcı anahtarını açın. Ardından, alıcının alınan sinyal gücünü uygun bir konuma ayarlayın. Bu sırada, sinyal yalnızca sinyali ekleyen kabloda alınabilir ve sinyal salınım frekansı verici frekansı ile tutarlıdır ve bir "di-di-di" sesi yayılır.

Canlı Kablo Tanımlama Talimatları - Bağlantı Yöntemi


Bağlantı yöntemi notları:
1. Test altındaki kablo üzerinde herhangi bir işlem yapmaya gerek yok, sadece lansman kelepçesini test için kabloya kelepçeleyin.

2. Kablo kılıfının her iki ucu da iyi topraklanmalıdır, aksi takdirde bağlantı akımı topraklama direncinin artmasıyla azalacaktır.

3. Her iki uçtaki kılıf topraklanmamışsa veya kılıfın ortası kesilmişse, bağlantı yöntemi kullanılamaz.

4. Fırlatma pensesi kabloya takıldığında, pense üzerindeki okun yönü kablonun ucunu gösterir.

5. Alıcı kelepçesini ve verici kelepçesini mümkün olduğunca 2 metre mesafede tutun.

Yöntem:
1). Vericinin çıkış ucunu lansman kelepçesine bağlayın ve lansman kelepçesini tanımlanacak canlı kablonun uygun konumuna kelepçeleyin, yukarıdaki şekilde gösterildiği gibi.

2). Vericinin ana ünitesinin güç anahtarını açın ve "II" konum anahtarını seçin. Güç anahtarı ışığı üç kez yanıp söner ve ampermetrenin ibresi de aynı frekansta üç kez salınır ve darbe sinyali sırayla döngüsel olarak çıkarılır.

3). Alıcıyı alıcı kelepçesine bağlayın ve alıcı kelepçesi test edilecek kabloya kelepçelenir.

4). Alıcı kelepçesinin ok yönünün akım giriş yönü (pozitif yön) olduğuna dikkat edin, aksi takdirde saatin ibreleri ters yönde salınacaktır.

5). Alıcı ayar düğmesini saat yönünde çevirin ve bir "bip" sesi duyduğunuzda alıcı anahtarını açın. Ardından, alıcının alınan sinyal gücünü uygun bir konuma ayarlayın. Bu sırada, sinyal yalnızca sinyali ekleyen kabloda alınabilir ve sinyal salınım frekansı vericinin çıkış anahtarlama frekansı ile tutarlıdır ve "di-di-di" sesi yayılacaktır.
