Ürün Genel Görünümü

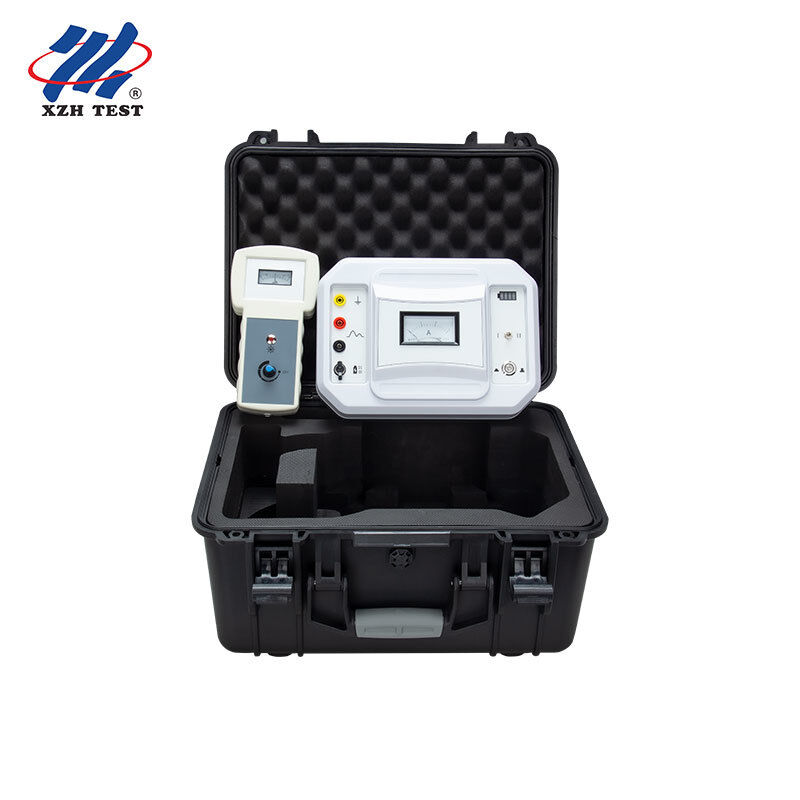

BuXHSB505B Kablo KimliğiGüç kablosu operasyonlarında en sürekli sorunlardan birini çözmek için geliştirilen profesyonel bir saha aracıdır:Hangi kabloyu arıyoruz?Aynı özelliklere sahip düzinelerce kablosu olan kablo hendeklerinde, inşaat ve bakım ekipleri doğru kabloyu belirlemek için önemli bir zorlukla karşı karşıyadır.XHSB505B bu belirsizliği hızlı bir şekilde ortadan kaldırır., gelişmiş darbe sinyali teknolojisi ve yüksek hassasiyetli elektromanyetik algılama kullanılarak doğru kablo tanımlaması.
Elektromanyetik alan teorisinin rehberliği altında geliştirilen ve modern elektronik ve alet teknolojilerini kullanan XHSB505B, yüksek voltajlı kablo yapımı için pratik bir çözümdür.kurulum, bakım, göç ve sorun giderme ekipleri. Tek bir taşınabilir cihazda hem canlı (koplama yöntemi) hem de enerjisiz (doğrudan bağlantı yöntemi) kablo tanımlamayı eşsiz bir şekilde destekler.
🔍 XHSB505B'yi farklı kılan şey:Geleneksel tek modlu kablo tanımlayıcılarının aksine, sadece enerjiden yoksun kablolar üzerinde çalışan XHSB505B tanımlayıcılarıHem elektrikli hem de elektriksiz kablolarBasit bir vites düğmesi Ve 125 mm büyük çene geniş bir kablo çapı yelpazesi barındırır.
Ana Özellikler
Tanımlama Yöntemi
İzleyici salınım yönü kararı
Sıkıştırma çapı
Φ125mm (Göndericisi ve Alıcısı)
Çıkış Voltajı
I Deviz (Doğrudan): 250V / II Deviz (Koplama): 600V
Test aralığı (doğrudan)
0Ω ~ 1.5kΩ
Test aralığı (koplama)
0Ω ~ 40Ω
Nabız döngüsü
2.5S / döngü
Güç kaynağı
İletici: 12VDC Lityum Pil / Alıcı: AA Pil
Kaynağı
Xi'an, Shaanxi, Çin
Ürün Özellikleri
Çift modlu çalışma
Açık bir işaretçi salınım yönü göstergesi ile doğru ve güvenilir tanımlama
Büyük 125mm sıkıştırma çene geniş bir çeşitlilik kablo çapı barındırır
15Yüksek akımlı bir darbe sinyali, kablo korumasıyla bile güvenilir bir algılama sağlar
Arazi ortamları için uygun sezgisel denetimlerle son derece basit bir işletim
Farklı koşullarda optimum hassasiyet için ayarlanabilir alıcı sinyal gücü
Sahada yerleşim alanlarına kolay nakliye için hafif yapı ile kompakt, taşınabilir tasarım
Uygun DC şarj portu ile yerleşik 12VDC lityum pil
Çalışma prensibi
Enerji kesilmiş kablo tespiti (doğrudan bağlantı yöntemi):İletici, doğrudan bağlantı yoluyla hedef kabloya uygulanan özel bir darbe sinyali üretir.tüm kablo boyunca iletilmiş sinyal kalıbına uygun bir indüksiyon sinyali üretilir.Yüksek hassasiyetli alma klemini ve el alıcısını kullanarak, operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.
Canlı kablo tespiti (koplama yöntemi):İletici, özel bir ileten sıkıştırıcı aracılığıyla canlı hedef kabloya uygulanan özel bir darbe sinyali üretir İndüksiyon sinyali kablo boyunca yayılır.Alıcı, hangi kabloyu tutarlı işaretçi salınım frekansı ve duyulabilir darbeler yoluyla sinyali taşıdığını gösterir.Hizmet kesintisi olmadan canlı kabloların güvenli bir şekilde tanımlanmasını sağlayan.
Uygulama talimatları
Enerji kesilmiş kablo kimliği ️ Doğrudan bağlantı yöntemi
Her iki ucundaki kablo zırhını yerden ayırın. Kırmızı çıkış klipi hedef kablo çekirdek teline bağlayın (iyi faz veya daha yüksek yalıtım fazı).Kara çıkış klipi yer noktasına veya toprak kazık bağlayınUzak ucundaki ilgili çekirdek tel aynı toprak noktasına bağlanmalıdır.
İletici güç anahtarını açın, "I" dişli seçin. Güç göstergesi üç kez yanıp sönecek ve ampeter göstergesi aynı frekansta üç kez salıncak, daha sonra darbe sinyali çıkışını döngüleyecek.
Alıcıyı alıcı sıkıştırmaya bağlayın ve test edilecek kabloya sıkıştırın.
Alıcı sıkıştırıcı okunun akım akışının yönünde işaret ettiğinden emin olun, aksi takdirde işaretçi ters yönde salınır.
Alıcı düğmesini saat doğrultusunda döndürün, sonra sinyal gücünü ayarlayın.Sesli "bip-bip-bip" atışları ile.
Canlı kablo tanımlama ¢ bağlantı yöntemi
Bağlantı Yöntemleri Önlemler:
1Test edilen kabloda işlem yapılması gerekmez. İletişim klemini kabloya bağlayın.
2Kablo kabuğunun her iki ucunun da iyi topraklanması gerekir; bağlanma akımı, toprak direnci arttıkça azalır.
3Her iki ucundaki kılıf yerleştirilmemişse veya ortada kırılmışsa bağlantı yöntemini kullanmayın.
4İletişim klemesindeki ok, kablo ucuna doğru işaret etmelidir.
5Alıcı ve gönderen sıkıştırıcılar arasında en az 2 metre mesafe tutun.
Göndericinin çıkışını ileten sıkıştırıcıya bağlayın ve uygun bir konumda canlı hedef kabloya sıkıştırın.
İleticiyi açın, dişli "II" i seçin. Güç göstergesi üç kez yanıp söner ve ampeter göstergesi aynı frekansta dalgalanır.
Alıcıyı alıcı sıkıştırmaya bağlayın ve test edilecek kabloya sıkıştırın.
Alıcı sıkıştırıcı ok noktasının akım akışı yönünde olduğundan emin olun.
Alıcı düğmesini "bip" işitene kadar saat yönünde döndürün. Sinyal gücünü ayarlayın. Sadece sinyal taşıyan kablo tutarlı frekans dalgalanması ve duyulabilir "bip-bip-bip" darbeleri gösterir.
Paket listesi
| Ürün |
miktarı |
| Göndericisi |
1 |
| Alıcı |
1 |
| Şarj cihazı |
1 |
| Çıkış Hattı (Kırmızı) |
1 |
| Çıkış Hattı (Siyah) |
1 |
| Aktarım Klemesi |
1 |
| Alıcı Klemp |
1 |
| AA pil |
2 |
Sıkça Sorulan Sorular
S1: XHSB505B kimler için tasarlandı?
XHSB505B, yüksek voltajlı kablo inşaat ekipleri, kurulum mühendisleri, bakım ekipleri,ve sıklıkla aynı özelliklere sahip birden fazla kablo ile kablo hendeklerinde çalışan saha sorun giderme personeli"Hangi kabloyu arıyoruz?" sorusunu çözüyor. Kabloların yerleştirilmesi, taşınması, onarımı,Bir kabloyu yanlış tanımlamanın ciddi güvenlik olaylarına ve pahalı kesintiye yol açabileceği hata bulma işlemleri.
S2: XHSB505B diğer kablo tanımlayıcılarından nasıl farklıdır?
XHSB505B üç önemli yönden öne çıkıyor: (1) Çift mod yeteneği, hem canlı kabloları (koplama yöntemi ile) hem de enerji kesilmiş kabloları (doğrudan bağlantı yoluyla) tek bir cihazla tanımlar.Çoğu rakip sadece bir mod ile ilgileniyor. (2) 15A yüksek akımlı darbe sinyali, daha güvenilir bir algılama için kablo kalkanından daha güçlü bir nüfuz sağlar. (3) 125 mm büyük çene çapı daha geniş bir kablo boyutu yelpazesine sahip.Anlayışlı gösterge tabanlı göstergesi ve sesli geri bildirimi saha koşullarında kullanımı olağanüstü kolaylaştırır.
S3: XHSB505B, güç kaynağını kesmeden canlı kabloları tespit edebilir mi?
Evet. Koplama yöntemi (Gear II) kullanılarak, verici özel bir iletim kilidi aracılığıyla bir darbe sinyali uyguluyor. Kablo iletkenine doğrudan elektrik bağlantısı gerekmez.Sinyal kablo kabuğu aracılığıyla endüktif çiftlerBu, servis sürekliliğinin muhafaza edilmesi gereken bakım operasyonları için çok önemlidir.
S4: Güvenilir tanımlama için hangi alan koşulları gereklidir?
Enerji kesilmiş kablo tanımlaması için (doğrudan bağlantı yöntemi): Her iki ucundaki kablo zırhı yerden koparılmalıdır.ve en uzak çekirdek kablosu ileteci ile aynı toprak noktasına bağlanmalıdır. Canlı kablo tanımlaması için (koplama yöntemi): Kablo kabuğunun her iki ucu da iyi topraklanmış olmalıdır. Eğer her iki uç da topraklanmamışsa veya kablo ortasında kablo kabuğu kırılmışsa, koplama yöntemi kullanılamaz.Alıcı ve ileticiler arasında en az 2 metrelik mesafe tutun.Sinyal alımı için sıkıştırma çenelerinin temiz olduğundan ve tam temas halinde olduğundan emin olun.
S5: XHSB505B hangi bakımı gerektirir?
Enstrüman yağmur, koroziv gazlar, aşırı toz ve yüksek sıcaklıklardan uzak tutulmalıdır.Göndericinin yerleşik 12VDC lityum bataryası, pil bozulmasını önlemek için her 2 ayda bir şarj bakımı gerektirirTüm onarımlar, bakım ve ayarlamalar nitelikli profesyoneller tarafından yapılmalıdır.Hayat boyu tamir ve teknik destekle.
XZH TEST hakkında
XZH TEST, dünya çapında elektrik hizmetleri, elektrik müteahhitleri ve endüstriyel müşteriler için kablo testleri, hata tespiti ve teşhis çözümleri konusunda uzmanlaşmış profesyonel bir üretici.Kablo tanımlayıcıları dahil olmak üzere kapsamlı bir ürün hattı ileXZH TEST, mühendislerin daha hızlı, daha güvenli ve daha doğru çalışmasına yardımcı olan güvenilir saha ekipmanları sunar.
Kablo tanımlama ve bakım gereksinimlerinize uygun özel bir çözüm için bugün bizimle iletişime geçin.
