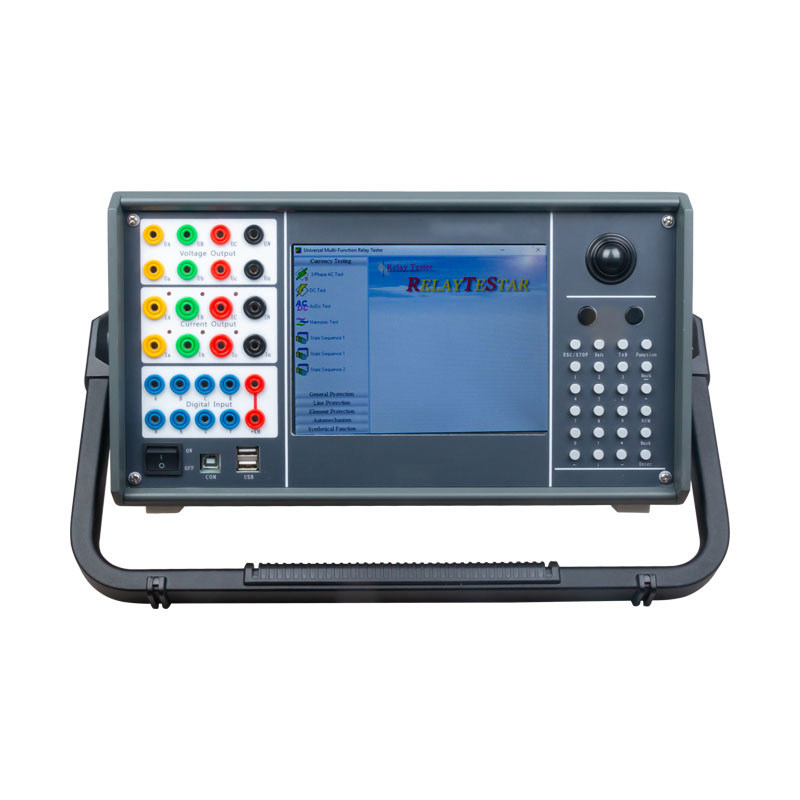

XHJB666 Mikrobilgisayar Röle Koruma Kalibratörü
Modern gelişmiş mikroelektronik teknolojisi ile tamamen gerçekleştirilen yeni tip minyatür bir mikrobilgisayar röle koruma test cihazıdır.
Çeşitli yaygın rölelerin doğrulanmasını tamamlayabilir, ikincil devreyi kontrol edebilir, transformatörün özelliklerini kontrol edebilir, devre kesici gezi mekanizmasının eylem değerini doğrulayabilir ve devre kesicinin açma ve kapama süresini ölçebilir.
Yüksek performanslı tek çipli mikrobilgisayar kontrolü altında, röle koruma kalibratörü yüksek hassasiyet, tam işlev, istikrarlı performans, basit kullanım ve esnek hareket özelliklerine sahiptir.
Ana Özellikler
1. Konvansiyonel 4 fazlı voltaj 3 fazlı akım tipi, 6 fazlı voltaj tipi, 6 fazlı akım tipi ve 12 fazlı çıkış modunu gerçekleştirmek için birleştirilebilen 6 fazlı voltaj 6 fazlı akım çıkışı.
2. Yüksek performanslı gömülü endüstriyel kontrol bilgisayarı ve 8,4 inç geniş ekranlı yüksek çözünürlüklü renkli TFT LCD
3. Çıkış, üstün performans için anahtarlama tipi güç amplifikatörü yerine yüksek kaliteli, yüksek güvenilirliğe sahip modüler bir lineer güç amplifikatörü kullanır.
4. Çıkış kısmı DSP tarafından kontrol edilir, çalışma hızı hızlıdır, gerçek zamanlı dijital sinyal işleme yeteneği güçlüdür, iletim frekans bant genişliği kontrol edilir ve yüksek çözünürlüklü D/A dönüşümü kontrol edilir.
5. Yüksek derecede otomasyon ile çeşitli büyük ölçekli karmaşık doğrulama çalışmalarını tamamlayabilir. Çeşitli koruma ayarlarını kolayca test edebilir ve tarayabilir, arıza oynatımı gerçekleştirebilir, test verilerini gerçek zamanlı olarak saklayabilir, vektör grafiklerini görüntüleyebilir ve çevrimiçi raporlar yazdırabilir.
6. Yerinde inceleme için bağımsız 110V ve 220V özel ayarlanabilir DC güç çıkışına sahiptir.
7. Yeni nesil TP-60A test cihazı, kolay kendi kendine enjeksiyon testi için 10 yollu açma ve 8 yollu açma ile donatılmıştır. Giriş kontağı boş bir kontağıdır ve 0~250V potansiyel kontaklarla uyumludur, bu da akıllıca ve otomatik olarak tanınabilir.
8. Çeşitli otomatik test yazılım modülleri ve GPS senkron tetikleme testi (isteğe bağlı) sağlayın.
9. Çeşitli karmaşık kalibrasyon görevlerini gerçekleştirebilir ve arıza oynatımı için çeşitli koruma ayarlarını kolayca test edebilir ve tarayabilir. Test verilerini gerçek zamanlı olarak saklayabilir, vektör grafiklerini görüntüleyebilir, raporlar yazdırabilir, vb.
10. Isı dağılımı yapısının tasarımı makul, donanım koruma önlemleri güvenilir ve mükemmeldir ve güç yumuşak başlatma işlevi, arızanın yazılım kendi kendine teşhisi ve çıkış kilitleme işlevi sağlanır.
Ana Teknik Özellikler
AC akım çıkışı
1. Faz başına 6 fazlı akım çıkışı (efektif değer) 0 ila 30A
2. Çıkış doğruluğu ≤0.5A ±2mA
3. >0.5A %0,2
4. 3 fazlı akım çıkışı olduğunda faz başına çıkış (efektif değer) 0 ila 60A
5. 6 fazlı paralel akım çıkışı (RMS) 0～180A
6. Uzun süre izin verilen faz akımı (efektif değer) 10A
7. Faz akımı maksimum çıkış gücü 400VA
8. 6 fazlı paralel akımın maksimum çıkışı için izin verilen çalışma süresi 10s
9. Frekans aralığı (temel) 0～1000Hz
10. Harmonik sayısı 1 ila 20 kat
DC akım çıkışı
11. Akım çıkışı 0～±10A / faz başına, 0～20A / iki fazlı süperpozisyon Çıkış doğruluğu %0,5
12. Maksimum çıkış yük voltajı 20V
AC voltaj çıkışı
13. Faz voltajı çıkışı (RMS) 0~120V Çıkış doğruluğu 0,2 seviyesi
14. Hat voltajı çıkışı (RMS) 0~240V
15. Faz voltajı / hat voltajı çıkış çalışması 80VA / 100VA
16. Frekans aralığı (temel) 0～1000Hz
17. Harmonik sayısı 1 ila 20 kat
DC voltaj çıkışı
18. Faz voltajı çıkış genliği 0～±160V Çıkış doğruluğu 0,5 seviyesi
19. Hat voltajı çıkış genliği 0 ~ 320V
20. Faz voltajı / hat voltajı çıkış gücü 70VA / 140VA
Anahtar
21. 10 kanallı dijital giriş
22. Boş kontak 1~20mA, 24V
23. Potansiyel kontak “0” ile bağlanır: 0 ila +6V; “1”: +11 V ila +250 V
24. 8 çift anahtarlama çıkışı DC: 220 V / 0,2 A; AC: 220 V / 0,5 A
Zaman ölçüm aralığı
25. 0,1ms ~ 9999s, ölçüm doğruluğu<0,1mS
26. hacim ve ağırlık: 480×360×200mm³ 19kg
Gerçek resimler
