Yüksek hassasiyetli kablo hatası işaretleyici akustiksel-manetik senkronizasyon XHDD503C

XHDD503C Kablo Arızası Nokta Tespit Cihazı, akustik-manyetik senkronizasyon yöntemini kullanarak yeraltı güç kablosu arızalarının hızlı, yüksek hassasiyette tespiti için tasarlanmıştır; bu, geleneksel yalnızca akustik nokta tespitine göre önemli bir ilerlemedir. Yüksek voltajlı bir darbe üreteci arıza noktasında deşarj olduğunda, cihazın probu hem akustik sinyali (toprağın içinden geçen "patlama" deşarjı) hem de elektromanyetik sinyali (neredeyse anında hareket eden) aynı anda yakalar. Bu iki sinyal arasındaki zaman farkını hesaplayan XHDD503C, operatörlere 0,1 m'den daha iyi bir doğrulukla tam arıza konumunu yönlendirir ve kablo arızasının yerini tespit etmek için geleneksel olarak gereken varsayımları ve uzun yıllara dayanan deneyimi ortadan kaldırır.

Akustik-manyetik senkronizasyon ilkesi temelde basit ancak oldukça etkilidir. Arıza noktasında darbe boşalması anında iki sinyal doğar: çevredeki toprakta yavaşça ilerleyen bir ses dalgası ve kablo boyunca ışık hızına yakın bir hızla yayılan bir elektromanyetik darbe. Prob her ikisini de aynı anda algılar. Sesin ulaşması ölçülebilir bir süre alırken elektromanyetik sinyal neredeyse anında ulaştığından, aralarındaki boşluk (5 inç LCD'de milisaniye cinsinden görüntülenir) doğrudan arızadan ne kadar uzakta olduğunuzu gösterir. Probu, zaman farkının minimuma ulaştığı ve arızanın tam altınızda olduğu yere taşıyın.

• 0,1 m'den Daha İyi Doğruluk:Akustik-manyetik zaman farkı ölçümü, hataları desimetrenin altında bir hassasiyetle tespit eder. Yol tanımlama doğruluğu 0,5 m'den daha iyidir; DL/T 849.2-2019 endüstri standartlarıyla uyumludur.
• Dört Seçilebilir Filtre Modu:Genel kullanım için tam geçiş (100–1600Hz); Yüksek frekansların zayıflatıldığı yumuşak toprak ve kum için alçak geçiş (100–300Hz); Sert kaplama koşulları için yüksek geçiş (160–1600Hz); Dengeli bir uzlaşma olarak bant geçişi (200–600Hz). Optimum sinyal netliği için filtreyi araziye göre eşleştirin.
• IP65 Dereceli Su Geçirmez Prob:Çok katmanlı fiziksel izolasyon, hassas akustik ve manyetik sensörleri korur. Islak hendeklerde, yağmurda ve tozlu inşaat sahalarında güvenilir bir şekilde çalışır; hava koşullarında gecikme olmaz.
• BNR Dijital Gürültü Azaltma + Sessiz:Arka Plan Gürültü Azaltma, trafikten, rüzgardan ve makinelerden kaynaklanan ortam parazitlerini filtreler. Operatör kolu tuttuğunda cihaz, uzun süreli saha seansları sırasında işitmeyi korumak için anında sessize alma özelliğini etkinleştirir.
• 500.000* Sinyal Yükseltmesi:16 seviyeli çıkış kazancı (0–112dB), geleneksel pinpointer'ların tamamen gözden kaçırdığı derin veya yüksek empedanslı arızalardan gelen son derece zayıf deşarj sinyallerini yakalar.
• Gerçek Zamanlı Yol Rehberliği:Ekrandaki sol/sağ göstergeler, probun kablo yolunun solunda mı yoksa sağında mı olduğunu göstererek operatörlerin harici haritalara veya işaretleyicilere başvurmadan yürüme rotalarını hızlı bir şekilde düzeltmelerine olanak tanır.
• Güneş Işığında Okunabilen 5 inç Dokunmatik LCD:800nit parlaklığa sahip 854*480 çözünürlük, doğrudan öğle güneşi altında net bir şekilde görünür kalır. Eldivenli elle çalıştırma için birleşik dokunmatik ekran ve tek düğmeli kontrol.
• Tüm Gün Saha Operasyonu:8 saatten fazla sürekli kullanım sağlayan 4*18650 lityum pil ile çalışır. Özel hızlı şarj cihazı, vardiyalar arasındaki aksama süresini en aza indirir.

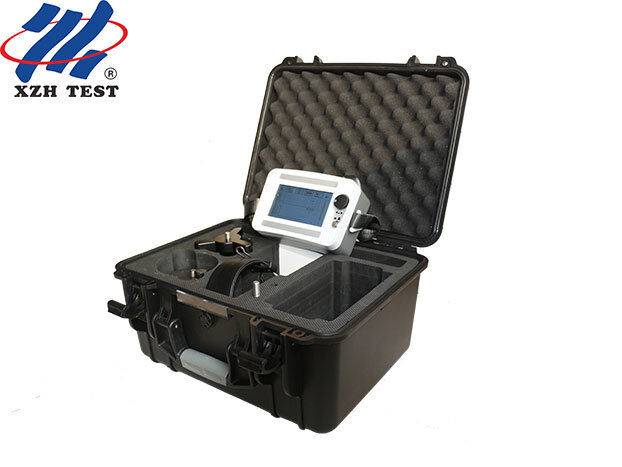

• Komple Saha Kiti Standardı:Her XHDD503C'de nokta tespit cihazı ana bilgisayarı, biyel kolu ve tripod tabanıyla birlikte prob düzeneği, 7 çekirdekli sinyal kablosu, gürültü önleyici izleme kulaklığı, hızlı şarj cihazı, çok işlevli anahtar ve darbeye dayanıklı taşıma çantası bulunur.

1. Adım:Kaba arıza aralığını (±50 m) belirlemek için bir TDR veya ön konumlayıcı kullanın.Adım 2:XHDD503C'yi yüksek voltajlı darbe üretecine bağlayın ve 3-5 saniyelik bir deşarj döngüsü ayarlayın.3. Adım:Düşük eşik, yüksek kazanç ve yüksek ses seviyesi ayarlarıyla başlayın. Probu doğrudan kablonun üzerine düz bir şekilde yere yerleştirin.Adım 4:Kablo yolu boyunca yürüyün, zaman farkı okumasını izleyin; arızaya yaklaştıkça azalacak, geçtikten sonra artacaktır.Adım 5:Minimum zaman farkı noktasına dönün, hassas konumlandırma için yüksek eşiğe ve düşük kazanca geçin. Sesin en yüksek VE zaman farkının en küçük olduğu nokta arıza konumunuzdur.

Ürün kalitesi kusurlarına karşı 12 aylık ücretsiz garanti. Ömür boyu bakım ve teknik destek. CE ve ISO sertifikalıdır. Endüstriyel saha test ekipmanlarına yönelik DL/T 849.2-2019 ve GB/T 18268.1 standartlarına uygundur.
