Relay Koruması Deneme Metotları: Güç Sisteminin Güvenliğinin ve Güvenilirliğinin Sağlanması

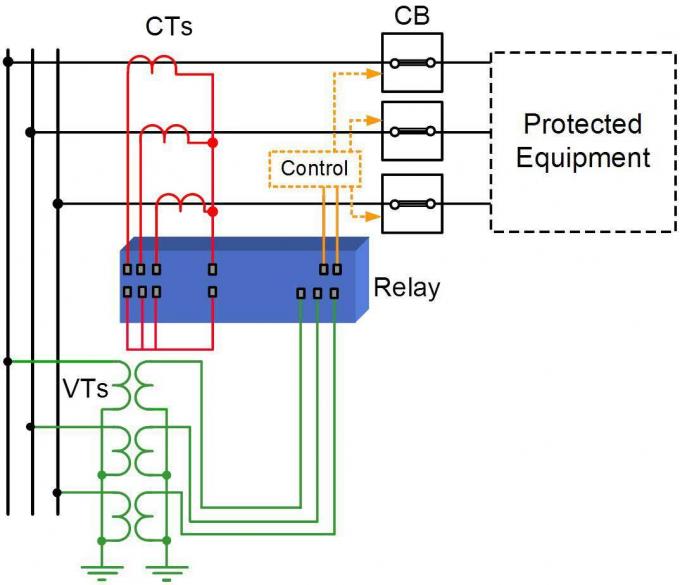

Tanıtım

Koruma röleleri elektrik enerjisi sistemlerinin güvenli çalışması için kritik önem taşır.frekans ve faz ilişkileri ve anormal koşullar tespit edildiğinde devre kesici çalışmasını başlatırDüzenli testler, koruma sisteminin gerektiğinde doğru çalışmasını ve normal çalışma sırasında istikrarlı kalmasını doğruluyor.

1Relay Koruma Testi Neden Önemlidir?

Relay testi, koruma ayarlarını, alım ve çalışma değerlerini, çalışma süresini, hareket mantığını, çıkış bağlantılarını, kontrol devrelerini ve koruma cihazları arasındaki koordinasyonu doğrulamaya yardımcı olur.Testler özellikle devreye girme sırasında önemlidir., koruma ayarları değişikliklerinden sonra ve planlı bakım sırasında.

2Ana röle koruma test yöntemleri

Farklı testler bir koruma sisteminin farklı parçalarını doğrular.Üreticinin gereksinimleri ve uygulanabilir standartlar.

2.1 İkincil Enjeksiyon Testleri

İkincil enjeksiyon, kontrol edilen akım ve voltaj sinyallerini doğrudan röle girişlerine uyguluyor.Bu yöntem alım değerlerini doğrulayabilir, çalışma özellikleri, zamanlama, faz tepkisi ve çıkışları.

2.2 Fonksiyonel ve Mantıksal Testler

Fonksiyonel testler, tüm koruma dizisini doğrular. Simüle edilen bir hatadan beklenen koruma elemanı işleyişi, mantıksal yanıt, alarm ve çıkış çıkışı ortaya çıkmalıdır.Bu önemlidir çünkü doğru bireysel ayarlar doğru genel mantık garanti etmez.

2.3 Çıkış devresi ve çıkış testi

Test, röle çıkış temaslarını ve devre kesiciye giden çıkış yolunu doğrulamalıdır. Doğru çıkışın çalıştığını, çıkış sinyalleri amaçlanan devreye ulaştığını doğrulayabilir,Bağlantılar ve engelleme mantığı düzgün çalışıyor., ve kırıcı tetik komutu tasarlandığı gibi oluşturulur.

2.4 Akım ve gerilim girişlerinin doğrulanması

Yanlış CT veya VT bağlantıları yanlış röle sinyallerine neden olabilir. Giriş doğrulama büyüklüğü, faz ilişkisini, kutupluğu ve kanal atamasını kontrol eder.Bu özellikle yönlendirme için önemlidir., diferansiyel, mesafe ve diğer faz duyarlı koruma fonksiyonları.

3.

Test, yanlış ayarları, CT/VT kablolama veya kutupluk hatalarını, yanlış faz dizisini, başarısız veya sürüklenen girişleri, mantıksal yapılandırma hatalarını, anormal çalışma süresini belirleyebilir.Çıkış bağlantı sorunları ve çıkış devresi kablolama hatası.

4Önerilen Relay Test İş Akışı

1. Koruma çizimlerini, röle ayarlarını, önceki test kayıtlarını ve yapılandırma dosyalarını gözden geçirin.
2. Releyi kontrol edin ve kablolamaları kontrol edin.
3. CT/VT girişleri ve kutupluklarını doğrulayın.
4. Kurulumları onaylanmış koruma sistemine göre kontrol edin.
5. İkincil enjeksiyon testleri yapın.
6. Koruma özelliklerini ve çalışma süresini kontrol edin.
7. Mantığı, alarmları, çıkış bağlantılarını ve çalıştırma devrelerini test edin.
8. Sonuçları beklenen değerlerle karşılaştırın.
9. Sonuçları kaydet ve önemli sapmaları araştır.

5Koruma röleleri ne zaman test edilmeli?

Relay testleri genellikle istasyona alınırken ve röle değiştirildikten, ayar değişiklikleri, büyük sistem değişiklikleri veya koruma ile ilgili bakım sonrasında yapılır.Periyodik testler de uzun vadeli güvenilirliği doğrulayabilirAralıklar röle türünü, sistem kritikliğini, çalışma ortamını, üreticinin önerilerini, bakım politikasını ve geçerli standartları dikkate almalıdır.

6. Relay Test Ekipmanı Seçimi

Modern röle test setleri kontrol edilen akım ve voltaj çıkışları üretebilir ve röle yanıtını doğru bir şekilde ölçebilir.Tam zamanlama ölçümü, programlanabilir test dizilimleri, rahatsızlık oynatma, otomatik değerlendirme, veri depolama ve rapor üretimi.

Ürün Tanıtımı: XHJB666 6 Fazlı Relay Koruma Kalibratörü

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8.4 inçlik TFT renkli LCD ekranı. Geleneksel 3 fazlı kalibratörlerin temel aşırı akım ve mesafe röle testi ile sınırlı olmasından farklı olarak, 6 fazlı mimari tüm standart yapılandırmaları destekler.4 voltaj 3 akım dahil olmak üzere, 6 voltaj, 6 akım ve 12 fazlı çıkış modları, en karmaşık modern koruma sistemlerinin kapsamlı bir şekilde test edilmesini sağlar: transformatör diferansiyel koruması, basbar diferansiyel koruması,jeneratör koruması, ve iletişim destekli sistemlerle çizgi diferansiyel koruması.

Temel Özellikler

• Tüm koruma sistemlerini test etmek için 4V3I, 6V, 6I ve 12 fazlı yapılandırmaları destekleyen 6 fazlı voltaj + 6 fazlı akım mimarisi.
• DSP denetlenen yüksek sadakatli modüler doğrusal güç amplifikatörü, temiz, bozulma içermeyen test dalga formları için anahtarlama gürültüsünü ortadan kaldırır.
• Yüksek akım paralel yeteneği: 6 fazlı paralel çıkış yüksek akım anlık yolculuk testi için 0?? 180A sağlar.
• Armonik kısıtlama ve filtreleme doğrulama için 20. düzene kadar armonik sentez ile geniş frekans aralığı 0~1000Hz.
• Kuru temasların akıllı otomatik tanınması ve 0 ′′ 250V potansiyel temaslarla 10 kanal dijital giriş; 0.1ms zaman çözünürlüğü ile 8 kanal dijital çıkış.
• Yerel röle ve çıkış devresinin güçlendirilmesi için bağımsız 110V ve 220V ayarlanabilir DC çıkışı.
• Relay ayar tarama, hata oynatma, gerçek zamanlı veri depolama, vektör görüntüleme ve rapor baskı için otomatik test yazılım modülleri.
• Sahada taşınabilir dağıtım için kompakt 480 × 360 × 200 mm form faktörü, güç yumuşak başlangıç, donanım koruması ve güvenli operasyon için çıkış kilitleyici.

Ana teknik özellikler

Sonuçlar

Relay koruma testi, güç sisteminin devreye girmesi ve bakımının önemli bir parçasıdır.çıkış bağlantıları ve çıkış devreleriİkincil enjeksiyon, fonksiyonel, giriş, mantık ve çıkış devresi testlerini birleştirerek, mühendisler yanlış koruma işlevine yol açmadan önce sorunları tespit edebilirler.Yapılandırılmış bir test programı daha güvenli alt istasyonları destekler, güvenilir hata temizleme, ekipman hasarının azaltılması ve güç sisteminin artan sürekliliği.
