Ürün Genel Görünümü

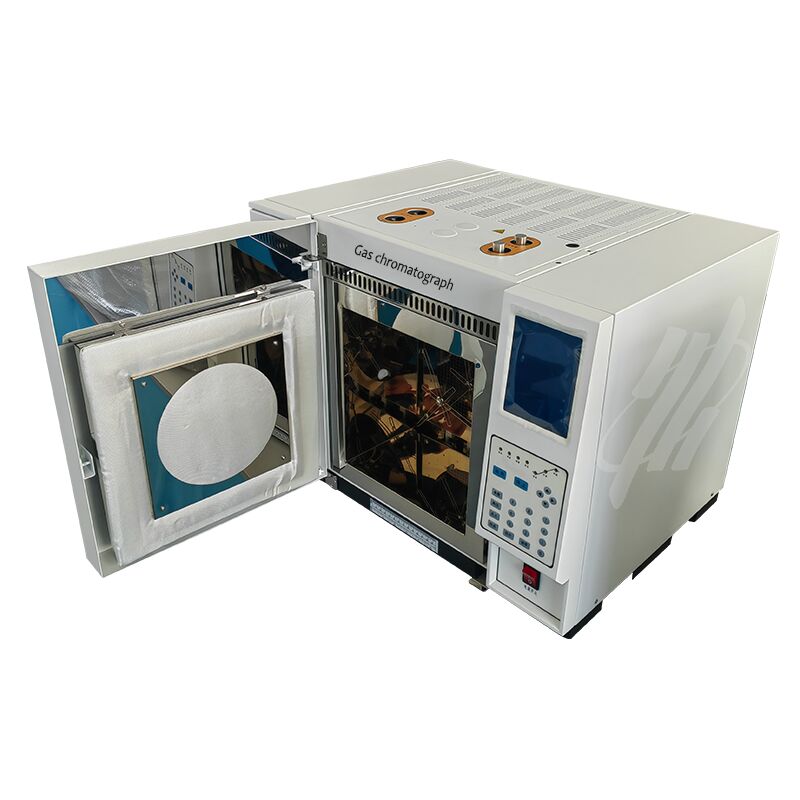

XHSP1700 Gaz Kromatografı, transformatör yalıtım yağında hassas çözünmüş gaz analizi (DGA) için tasarlanmış yüksek performanslı bir analitik enstrüman.Aynı zamanda petrokimya sektöründe çok bileşenli gaz tespiti, güç hizmeti ve endüstriyel laboratuvar uygulamaları.Enstrüman, operatör eğitim gereksinimlerini en aza indirerek gerçek zamanlı verilerin net görselleştirilmesini sağlar.Sistem, analitik güvenilirlik ve iş akışı verimliliğinde kapsamlı bir gelişme sağlayan gelişmiş uluslararası kromatografik teknolojileri içerir.
XHSP1700 özünde, karmaşık gaz karışımları için ayrım verimliliğini optimize eden özel bir sütun odası izleme sıcaklık kontrol fonksiyonuna sahiptir.Enstrüman çift alev iyonizasyon dedektörü (FID) ile yapılandırılmıştır., bir ısı iletkenlik dedektörü (TCD) ve eşzamanlı çok bileşenli analizi olağanüstü hassasiyet ve doğrulukla sağlayan entegre bir metan dönüştürücü.Kapsamlı bir çoklu koruma sistemi, güç arızası verilerinin korunmasını içerir, aşırı sıcaklık koruması, sıfırın altındaki (0°C) koruma, taşıyıcı gaz kesinti kapatma,Otomatik elektronik çakma, operasyonel riskleri ortadan kaldırır ve zorlu ortamlarda kesintisiz analitik iş akışlarını sağlar..
Temel Özellikler
- Optimize kromatografik ayrım için özel sütun odası izleme sıcaklık kontrolü
- Çok bileşenli analiz için entegre metan dönüştürücüsü ile çift FID + TCD dedektör konfigürasyonu
- Anlayışlı klavye tabanlı parametreler ayarlı büyük ekranlı LCD ekran
- Kapsamlı çoklu koruma sistemi: güç arızası koruması, aşırı sıcaklık kesimi, 0 °C düşük sıcaklık koruması, gaz kaynağının kesinti kapatılması ve otomatik elektronik çakma
- PT100 korund seramik platin direnç sensörleri ile tüm ısıtma bölgelerinde olağanüstü termal kararlılık
- S≥3500 mV·mL/mg (benzen/H2) elde eden yarı difüzyon renyum-tungsten filamentli yüksek hassasiyetli TCD
- M≤3×10−12 g/s elde eden tam toplayıcı korund nozel ile ultra düşük algılama sınırı FID
- Tüm odalardaki geniş sıcaklık aralığı: çevre +4°C'den 450°C'ye kadar, 200°C'nin altındaki ±0,1°C doğruluğu ile
- Yapısal olarak bakım kolaylığı, operasyonel basitlik ve gelişen analitik gereksinimlere uyum sağlamak için genişletilebilirlik için optimize edilmiş
- Petrol rafinerliği, enerji üretimi, kömür işleme, kimyasal üretim ve akademik araştırma ortamlarında kanıtlanmış sağlam performans
Teknik özellikler Sıcaklık Kontrol Sistemi
| Bölge |
Performans |
| Sütun Odası |
Aralık: +4°C'den 450°C'ye (1°C artış); Doğruluk: ±0,1°C (≤200°C) / ±0,2°C (>200°C); Kurulum noktasının sapması ≤0,5°C; Gerçek sapma ≤2%; Maksimum ısıtma 1500W; PT100 sensörü |
| FID odası |
Kesinlik: ±0,1°C (≤200°C) / ±0,2°C (>200°C); Max 450°C; Yatay ısıtma, çift 100W paslanmaz çelik çubukları; PT100 sensörü |
| TCD Odası |
Doğruluk: ±0.1°C (≤200°C) / ±0.2°C (>200°C); Max 450°C; Dikey dairesel ısıtma, çift 100W paslanmaz çelik çubuk; PT100 sensörü |
| Değiştirme fırını |
Kesinlik: ±0,1°C (≤200°C) / ±0,2°C (>200°C); Max 450°C; Yatay ısıtma, çift 100W paslanmaz çelik çubukları; PT100 sensörü |
Detektör Performansı
| Detektör |
Spesifikasyon |
| TCD (Termal İletişimlilik) |
Duyarlılık: ≥3500 mV·mL/mg (benzen, H2); Gürültü: ≤0,01 mV; Sürüklenme: ≤0,2 mV/h; Yarım difüzyon tipi 100Ω dört kollu renyum-tungsten filament; Dahili ön güçlendirici; Sabit akım kaynağı |
| FID (alev iyonizasyonu) |
Bulma sınırı: M≤3×10−12 g/s; Gürültü: ≤5×10−14 A; Sürüklenme: ≤1×10−13 A/30min; Tam toplayıcı tipi; Korundum nozlu; Platin yanma iğnesi |
Çalışma koşulları
| Parametreler |
Spesifikasyon |
| Çevre sıcaklığı |
0°40°C |
| Nitelikli Nemlilik |
% 85 |
| Güç kaynağı |
AC 220V ± 10%, 50Hz ± 0,5Hz |
| Güç tüketimi |
Yaklaşık 2 kW |
Hedef kitle
Endüstrilerde yaygın olarak pazarlanan giriş seviyesinde kromatografi sistemlerinin aksine, XHSP1700 çok detektörlü analitik yeteneği,operasyonel güvenlik, ve veri bütünlüğü pazarlık edilemez gereksinimlerdir:
◆ Transformör Bakımı ve Teşhis LaboratuvarlarıTransformör yalıtım yağı üzerinde rutin çözülmüş gaz analizi (DGA) yapan elektrik servisi ve sanayi tesisleri.XHSP1700 ′s entegre metan dönüştürücü ve çift FID + TCD yapılandırması, IEC 60567 ve IEEE C57 tarafından zorunlu olarak belirlenen özel algılama yeteneklerini sağlarTransformör hatası teşhisi için.104 standartları.
◆ Petrokimya ve Rafinasyon Kalite Kontrolü- Süreç kontrolü, ürün sertifikasyonu ve emisyon izleme için hassas çok bileşenli hidrokarbon analizi gerektiren rafineriler ve petrokimyasal tesisler.Sütun odası izleme sıcaklık kontrolü karmaşık hidrokarbon karışımlarının yeniden üretilebilir ayrımını sağlar.
◆ Üçüncü Taraf Deneme ve Sertifika KuruluşlarıXHSP1700'ün çift dedektör mimarisi, metan dönüştürücü,ve kapsamlı arıza güvenli korumalar, tam veri izlenebilirliği ile kesintisiz yüksek verimli işleyişi destekler.
◆ Üniversite ve Endüstriyel Araştırma LaboratuvarlarıKatalisör geliştirme, yakıt analizi, çevresel izleme ve malzeme karakterize etme üzerine çalışan araştırma ekipleri.ve klavye ile yönetilen yapılandırma kabiliyeti, donanım değişiklikleri olmadan gelişen araştırma protokollerine uyarlanabilir hale getiriyor..
Sıkça Sorulan Sorular
S1: Erimiş gaz analizi (DGA) nedir ve neden transformatör bakımı için kritiktir?
Çözümlü gaz analizi, yağla doldurulmuş güç transformatörlerinde başlangıç hatalarını tespit etmek için en yaygın olarak kabul edilen teşhis tekniğidir.Transformör yalıtım malzemeleri (yağ ve selüloz) termal veya elektrik gerginliği altında bozulduğunda, izolasyon yağında çözülen karakteristik gazlar hidrojen, metan, etan, etilen, asetilen, karbon monoksit ve karbondioksit üretiyorlar.Bu gazların konsantrasyonunu ve oranını bir gaz kromatografı kullanarak doğru ölçerek, mühendisler felaketli bir arıza meydana gelmeden çok önce belirli hata türlerini (aşırı ısınma, kısmi boşaltma, ark) belirleyebilirler.Transformörlerin kullanım ömrünü uzatan ve planlanmamış kesintileri önleyen durum tabanlı bakımı sağlayan.
S2: XHSP1700 standart tek dedektörlü gaz kromatograflarından nasıl farklıdır?
XHSP1700, çift FID (alev iyonizasyon dedektörleri), bir TCD (sıcaklık iletkenlik dedektörü) ve tek bir enstrüman içinde yerleşik bir metan dönüştürücüsünü entegre eden çok detektörlü bir platformdur.Bu yapılandırma, FID aracılığıyla aynı anda hidrokarbonların tespit edilmesini sağlar., TCD yoluyla kalıcı gazlar (H2, O2, N2) ve FID hassasiyetinin arttırılması için CO/CO2'nin metana dönüştürülmesi, hepsi tek bir analitik çalışmada.Tek dedektörlü sistemler eşdeğer analitik kapsam elde etmek için birden fazla enjeksiyon veya ayrı alet gerektirir.Ek olarak, özel sütun odası izleme sıcaklık kontrolü, her sütun için ayrı ayrı ayrımı optimize eder.
S3: XHSP1700 gözetimsiz çalışma için hangi güvenlik korumalarını içerir?
XHSP1700, kapsamlı beş katmanlı bir koruma sistemi ile donatılmıştır: (1) Güç arızası koruması beklenmedik güç kaybı durumunda kromatografik verileri ve yöntem parametrelerini otomatik olarak korur.(2) Aşırı sıcaklık koruması, dört ısıtılan bölgeyi de bağımsız olarak izler ve herhangi bir bölge güvenlik eşiğini aştığında otomatik olarak kapanır. (3) 0°C düşük sıcaklık koruması, ortam sıcaklığı dengelenene kadar ısıtmayı devre dışı bırakarak donmuş ortamlarda sütun ve dedektör hasarını önler.(4) Taşıyıcı gaz kesinti koruması derhal hidrojen akışını keser ve taşıyıcı gaz basıncı düşerse FID alevini söndürür(5) Otomatik elektronik çakma, FID alevini manuel müdahale yapmadan başlatıldığında güvenli bir şekilde yeniden yakar ve operatörün dedektör bölgesine maruz kalmasını ortadan kaldırır.
S4: XHSP1700, transformatör yağı analizinin ötesinde uygulamalar için kullanılabilir mi?
XHSP1700 transformatör yağı DGA'da mükemmel olsa da, çift FID + TCD + metan dönüştürücü mimarisi geniş bir uygulama yelpazesi için uygun çok yönlü bir platform haline getiriyor:Rafineri gaz analizi (RGA), doğal gaz kompozisyonu analizi, çevresel VOC izleme, çözücü saflığı testi, katalizör araştırma dış gaz analizi ve gıda ambalajı kalıntı çözücü tespiti.Enstrümanın geniş sıcaklık aralığı (çevre +4°C - 450°C), birden fazla dedektör seçeneği ve klavye tabanlı yöntem yapılandırılabilirliği, donanım değişiklikleri olmadan çeşitli analitik disiplinlerdeki yöntem gelişimini destekliyor.
S5: XHSP1700 için kurulum ve çalışma ortamı gereksinimleri nelerdir?
XHSP1700, ortam sıcaklığının 0 ̊40 °C arasında ve göreceli nemin %85'in altında (kondansiyonsuz) tutulan standart bir laboratuvar ortamı gerektirir.Enstrüman AC 220V ±10% ve 50Hz ±0'da çalışır..5Hz yaklaşık 2 kW güç tüketimi ile. Gerekli araçlar yüksek saflık taşıyıcı gazı (tipik olarak azot veya helyum, 99.999%), FID alevi için hidrojen (veya bir hidrojen jeneratörü),ve temiz basınçlı havaEnstrüman, doğrudan güneş ışığından, güçlü titreşimlerden ve elektromanyetik müdahale kaynaklarından uzak, sabit bir yere kurulmalıdır.Detektör egzozu için bir duman kapağı veya aktif havalandırma önerilir.XHSP1700'ün yapısal basitliği ve ön erişim tasarımı, kurulum ayak izini en aza indirir ve rutin sütun değişikliklerini ve dedektör bakımını kolaylaştırır.
Kapsamlı teknik dokümanasyon ve uygulama desteği mevcut ️ Detaylı özellikler ve yöntem geliştirme yardımı için bizimle iletişime geçin
