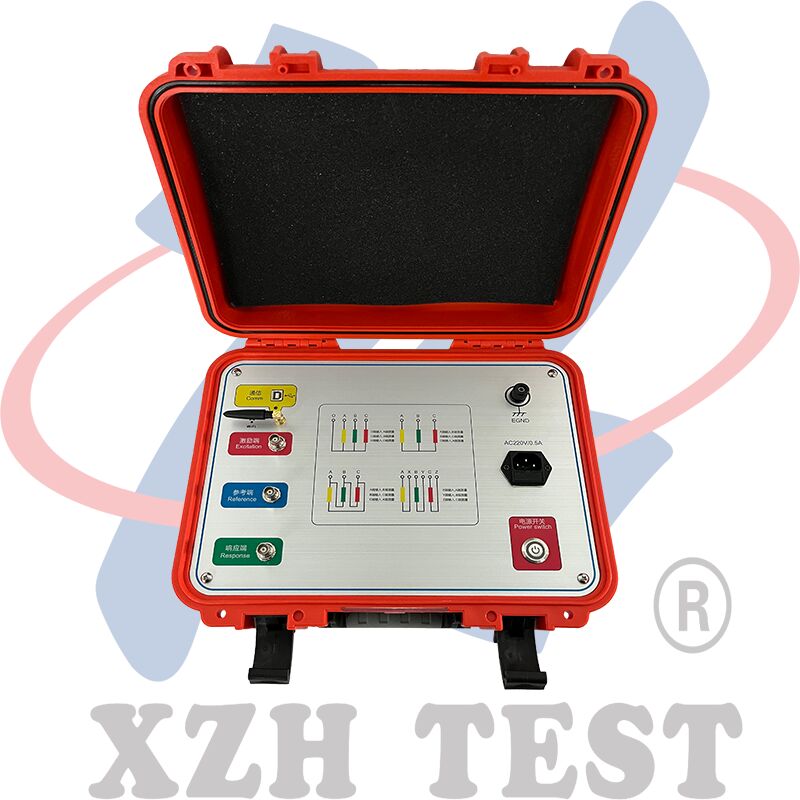

XHBX1501
Ürün Genel Bakışı
Bir transformatörün sargıları ve iç yapısı, tasarım ve üretim tamamlandıktan sonra sabittir. Çok sargılı üniteler için, aynı gerilim değerini ve sarım tekniğini paylaşan sargılar, sabit Ci/Li parametrelerine sahiptir ve bu da tutarlı frekans alanı tepkileriyle sonuçlanır; bu da üç fazlı sargı frekans spektrumlarını karşılaştırılabilir hale getirir.
Sargı parametre değişiklikleri, sargılar arası/faz kısa devreleri (test), taşıma etkileri (sargı yer değiştirmesi) veya elektromanyetik kuvvet kaynaklı deformasyon (arıza çalışması) nedeniyle meydana gelir. Bu değişiklikler, transformatörün orijinal frekans alanı özelliklerini (örneğin, frekans tepki genliği kaymaları, rezonans frekansı kaymaları) bozar. Tepki analizi teknolojisiyle tasarlanan Transformatör Sargı Test Cihazımız, 63kV–500kV güç transformatörleri için ideal, son teknoloji ürünü tahribatsız bir iç arıza tespit aracıdır.
Frekanslar boyunca sargı parametre tepkilerini ölçerek, test cihazı deformasyon şiddetini değişim büyüklüğü, frekans tepki kaymaları (genlik/bölge) ve eğilim analizi yoluyla değerlendirir. Bu, bir transformatörün büyük onarımlara ihtiyacı olup olmadığını veya kritik hasar görüp görmediğini hızlı bir şekilde belirlemeyi sağlar.
Devredeki transformatörler için, arıza şiddeti, hatalı sargı spektrumları—tarihi frekans verileriyle veya verileri olmadan—karşılaştırılarak teşhis edilebilir. Ancak, orijinal sargı karakteristik kayıtları, çalışma, arıza analizi ve bakım için daha kesin bilgiler sağlar.
Bir dizüstü bilgisayar ve tek çipli bir mikrobilgisayar ile üretilen test cihazı, kompakt bir tasarımda yüksek hassasiyetli ölçümler sunar. Kullanımı kolaydır (önceden uzmanlık gerekmez—sadece kılavuz veya kısa bir eğitim yeterlidir) ve tam test/analiz yetenekleri içerir.
Teknik Parametreler
| Genlik ölçüm aralığı |
(-120dB) - (+20dB) |
| Genlik ölçüm doğruluğu |
0.1dB |
| Tarama frekansı doğruluğu |
%0.005 |
| Sinyal giriş empedansı |
1MΩ |
| Sinyal çıkış empedansı |
50Ω |
Performans Özellikleri:
1. Veri toplama ve kontrol, yüksek hızlı, yüksek entegre bir mikroişlemci kullanır.
2. Dizüstü bilgisayar ve cihaz arasındaki iletişim bir USB arabirimi kullanır.
3. Dizüstü bilgisayar ve cihaz arasındaki iletişim için kablosuz Bluetooth veya Wi-Fi arabirimleri mevcuttur (isteğe bağlı).
Kablosuz Wi-Fi arabirimi, tabletler ve akıllı telefonlarla rahat kullanım sağlar.
4. Donanım çekirdeği, sargı bozulması, şişkinlik, yer değiştirme, eğilme, sargılar arası kısa devreler ve fazlar arası kısa devreler gibi arızaları doğru bir şekilde teşhis edebilen, özel yüksek hızlı dijital süpürme frekansı teknolojisini (ABD'den) benimser.
