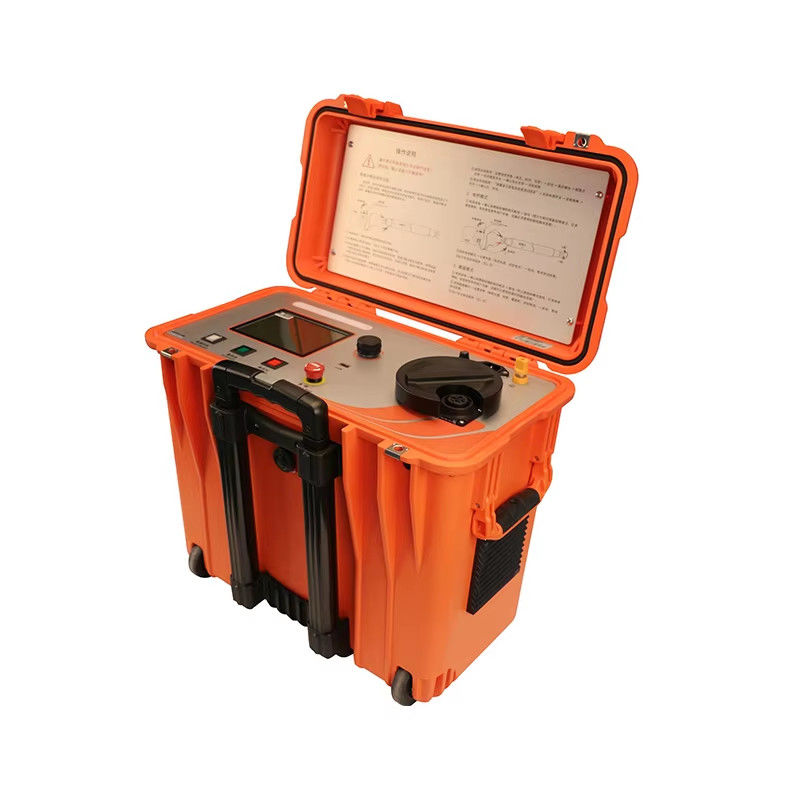

Kablo Kablosu Hata Bulmacı 60kV Dijital Yanma Köprüsü 750mA HV Test Akımı XHSC-60Q

XHSC-60Q kablo kılıfı hata bulma cihazı, karmaşık kablo sistemlerinde kılıf, yalıtım ve yüksek dirençli hataları bulmak için tasarlanmış profesyonel bir dijital yanma köprüsüdür.Bir taşınabilir ünitede yanma yolu ve akıllı köprü ölçümünü entegre ediyor: yanma modu, yüksek dirençli hataları düşük dirençli hatalara hızlı bir şekilde dönüştürmek için en fazla 400mA'lık bir yay akımı olan 60kV DC nominal bir voltaj çıkartır.Dijital köprü modu yüksek hassas hata mesafesinin ölçümü için 750mA'ya kadar test akımı sağlarken.

Bu enstrüman, özellikle yüksek voltajlı, büyük kesimli ve uzun uzunluklu karmaşık kablo sistemlerinin yalıtım ve kablosunun hatasını önceden belirlemek için uygundur.GIS terminalleri ve çapraz bağlantı bağlantıları bulunan kablolar dahil. GIS anahtarını çıkarmadan veya çapraz bağlamayı kısa devreye sokmadan, önemli kesinti süresini ve site üzerinde emeği tasarruf ederek tam konumlama hızlı bir şekilde gerçekleştirilebilir.

Bu enstrüman kablo mühendislerine kablo kablosu ve yalıtım hatasının önceden yerleştirilmesi için güvenilir ve kapsamlı bir çözüm sağlar.karmaşık kablo ağlarında yüksek dirençli hataları bulmak için gereken zamanı önemli ölçüde azaltmak.

Kablo kılıfı hataları, en yaygın ancak en zor bulunan kablo hataları arasındadır.ve iç kaplama, suyun iletken boyunca nüfuz etmesini engellerKablo kablosu kazı, korozyon, kemirgen saldırısı veya kötü kurulum nedeniyle hasar gördüğünde, nem kabloya girer ve yavaş yavaş yalıtım bozulmasına ve nihayetinde bozulmasına neden olur.

Tam bir yalıtım arızasının aksine, bir kabuk hatası genellikle geleneksel test sinyallerini engelleyen yüksek direnç özellikleri gösterir.XHSC-60Q bu durumları entegre yanma fonksiyonu ile halleder.: 60kV DC çıkışı 400mA'ya kadar yay akımı ile yüksek dirençli hatalı noktayı istikrarlı düşük dirençli bir hataya dönüştürür ve dijital köprü daha sonra hata mesafesini ±(0 ile ölçer.% 1 ·L + 1) m doğrulukBu, XHSC-60Q'yu hata dönüşümünden mesafe ölçümüne kadar, kabuk hatasının önceden konumlandırılması için tam bir çözüm haline getirir.

XHSC-60Q, her testi otomatik olarak kablo durumunu değerlendiren ve hatayı bulmak için en verimli yolu seçen akıllı bir teşhisle başlar.Teşhis sonucu aşağıdaki kategorilerden birine ayrılır:, ve cihaz operatörü doğru bir sonraki adıma yönlendirir.

Yüksek dirençli ve istikrarsız flashover hataları için, yanma modu, hata noktasını istikrarlı düşük dirençli bir hataya dönüştürmek için 400mA'ya kadar yay akımı ile 0 ~ 60kV DC uygular.Operatör yanma voltajını ayarlar.Akıllı yanma fonksiyonu etkinleştirildiğinde,Hata impedansı mesafe ölçüm modunda gerekli seviyeye düşer düşmez test otomatik olarak sona erer., zaman tasarrufu ve kablo üzerinde gereksiz stres önlemek.

XHSC-60Q, farklı alan koşullarına uygun olarak iki mesafe ölçüm modu sağlar. Köprü modunda operatör bilinen kablo uzunluğunu girer;Çapraz kesim modunda operatör kablo malzemesini ve çapraz kesim alanını girer, ve hata mesafesi kablo toplam uzunluğu bilinmediğinde bile ölçülebilir.

Her iki modda da test akımı 20mA'dan 750mA'ya kadar seçilebilir. Çıkış voltajı 20 ~ 75mA akımları için 4000V'dir.80 ~ 400mA akımlar için ilişki voltajı (V) × akım (mA) = 300W, ve her koşulda doğru ölçüm için güçlü bir sinyal sağlayan 410 ~ 750mA akımları için 400V'dir.

Ayar menüsü, zaman ayarını, cihaz bilgilerini, tarih kayıtlarını ve işlev seçeneklerini sağlar. Hem köprü modunun hem de kesit modunun tarihsel test verileri otomatik olarak depolanır.Tekrar incelenebilen 100'e kadar kayıt kapasitesine sahip, bireysel olarak silinir veya temizlenir. Fonksiyon seçenekleri akıllı yanma fonksiyonunu ve topraklama algılama fonksiyonunu içerir.ekipman koruyucu zemin ile çalışma zemini arasındaki impedansın güvenli aralığın içinde olduğunu zorla kontrol eder., ve başka türlü voltaj artışına izin vermez.

Standart teslimat, akıllı yanma yoluyla köprü ana ünitesi, köprü test kutusu, 5 yedek sigorta (10A, 5 × 20), FJ1 köprü konumlandırma test kolu,FJ2 düşük dirençli kısa devre hattı, FJ4 yanma kaynak çıkış hattı, özel bir topraklama kablosu, bir boşaltma çubuğu topraklama kablosu, güç kablosu ve boşaltma çubuğu.Uzun kablo kesimleri için isteğe bağlı FJ1L ve FJ4L uzatılmış 20m kablolar mevcuttur..

Doğru kablolama, doğru ve güvenli ölçüm için gereklidir. XHSC-60Q, herhangi bir yüksek voltaj uygulanmadan önce otomatik bir kablolama kontrolü ve koruyucu topraklama algılaması ile operatörü destekler.

Madenler ve ağır endüstri tesisleri, sıklıkla kazılardan kaynaklanan kablosuz hasarların olduğu sert ortamlarda yerleştirilen geniş orta ve yüksek voltajlı kablo ağları kullanmaktadır.titreşim ve koroziv ortamlar yaygınXHSC-60Q, bakım ekibinin kabuk ve yalıtım hatalarını hızlı bir şekilde bulmasına, üretim kayıplarını en aza indirmesine ve kritik ekipmanların güvenliğini sağlamasına yardımcı olur.

Demiryolu ve metro sistemleri, raylar boyunca, tünellerde ve istasyonlarda güvenilir güç kablolarına bağlıdır.Çekme çubuğu şasi ve rotorları ile taşınabilir 22kg tasarımı demiryolu bakım ekipleri için idealdir, ve kör noktasız köprü yöntemi, istasyon ve sinyal güç ağlarının tipik olan kısa kablo kesimlerini ele alır.

Veri merkezleri ve ticari binalar yoğun kablo ağlarına sahiptir ve bu nedenle duraklama süreleri son derece pahalıdır.Otomatik teşhis ve XHSC-60Q'nin tek düğme çalışması, saha personelinin beceri gereksinimlerini azaltırOtomatik veri depolaması, kabul ve bakım belgeleri için tam test kayıtları sağlar.

Kırsal elektrik şebekelerinin yenilenme projeleri, birçok eklem ve karışık kablo türüne sahip uzun kablo kesimleri içerir.XHSC-60Q'nin kesit modu, kablo uzunluğu bilinmediğinde bile hata mesafesini ölçer100V'den 240V'ye kadar geniş menzilli güç girişi de farklı sitede güç koşullarına uyarlanır.

Geleneksel olarak, yanma ve köprü ölçümü, ağır harici kablolama ve manuel mod geçişine sahip iki ayrı enstrüman gerektiriyordu.

XHSC-60Q kablo kablosu hata tespitçisi hakkında daha fazla bilgi için, detaylı özellikler, gösterim videoları ve fiyatlandırma dahil, lütfen satış ekibimizle iletişime geçin.Kablo ağı için en uygun kablo hatası konumlandırma çözümünü önermekten mutluluk duyarız.
