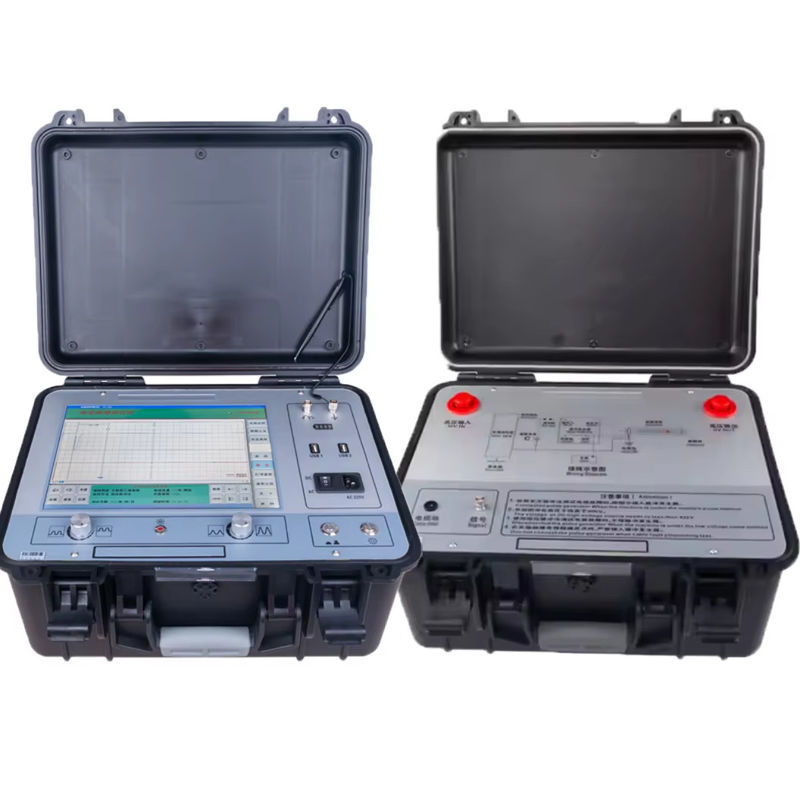

ARC El Yazısı Açıklamalı Çok Darbeli Kablo Arıza Tespit Cihazı | 12,1 inç XP 60 km | XHGG502

XHGG502 ARC Multi-Pulse Kablo Hata Bulgucısı, 400MHz değişken frekanslı örnekleme, 8 impulslu ARC multi-puls teknolojisini ve 12.XP tabanlı 1 inçlik endüstriyel dokunmatik bilgisayar tek bir entegre saha cihazınaDüşük direnç, kısa devre, açık devre, bağlantı kesme, sızıntı yüksek direnç ve flashover güç kabloları, yüksek frekanslı koaksiyel kablolar,Sokak ışığı kablolarıXHGG502'yi sınıfındaki diğer enstrümanlardan ayıran şey el yazısı açıklama sistemidir:Bir dalga biçimi yakaladıktan sonra, operatör doğrudan dokunmatik ekrana yazar. Personel adı, test yeri, kablo kimliği, hata özellikleri,Çevre koşulları ve açıklamalar dalga biçimi dosyasının bir parçası olarak depolanırBu, alan sonrası karışıklığın en büyük kaynağını ortadan kaldırır: 50 dalga biçimi dosyası ile ofise dönen ve hangi dalga biçiminin hangi kabloya ait olduğunu hatırlayamayan bir teknisyen.

Tipik bir arıza araştırması düşünün: 11kV besleyici 03:00Mürettebat saat 05:30, iki farklı alt istasyondan üç kablo bölümünü test eder, 18 dalga şekli izini yakalar ve onları analiz için saat 09:00'da üst mühendise teslim eder.Mühendis 18 işaretsiz iz görüyor. Her biri hatalı olabilir.Mürettebatın başkanının el yazısı notları, 5'te nemli bir deftere yazılmış:30, zar zor okunur.

XHGG502'de, bu 18 dalga dosyasının her biri saha teknisyeni tarafından yazılmış açık ve okunur bir açıklama taşıyor: "7B besleyici, güney kanalı, alt istasyondan 230 metre uzaklıkta, A-C aşamasında test hatları,ıslak koşullarBaş mühendis dosyayı açar, açıklamayı okur, hatayı onaylar ve ekip kahvaltıyı bitirmeden tamir emri çıkarır.Dalga biçimi dosyası ile saha raporu arasındaki fark bu..

XHGG502'nin ARC (Arc Reflection) çok patlamalı yöntemi, sekiz patlamalı yöntem olarak da bilinir, taşınabilir bir aygıtta mevcut en gelişmiş kablo hatası önceden konumlandırma tekniğidir.Darbeler birleştiricisi (notlu 38kVDC) düşük voltajlı bir referans darbeleri ile eşzamanlı olarak kabloya doğru zamanlanmış yüksek voltajlı bir darbeler ateşlerEnstrüman, 12.1 inçlik ekranda 8 gruba kadar yüksek voltajlı ve düşük voltajlı dalga form çiftini yakalar ve görüntüler.hata yansıması ile referans izi arasındaki doğrudan görsel karşılaştırmayı sağlayanİlke basit ama güçlüdür: flashover sırasında yay noktasındaki yüksek dirençli bir hatası aynı noktada elektrik olarak kısa devre gibi davranır.Bu nedenle düşük voltajlı referans dürtüsü, yüksek voltajlı yanıp sönenle aynı yansıma kalıbını gösterir ve eşleştikleri nokta hatadır.Bu, yüksek impedanslı hatalardaki tek impulslu TDR yorumunu rahatsız eden "ne yansıtıcı pik hatadır tahmin edin" sorununu ortadan kaldırır.

Çoğu kablo hatalı bulma cihazı, tek bir dalga biçimini görüntülemek için yeterli olan, ancak tam bir işletim sistemini çalıştıramayan özel bir LCD panelini yöneten gömülü bir mikrodenezor kullanır.XHGG502, 12 katlı XP tabanlı bir endüstriyel bilgisayar kullanıyor..1 inçlik güneş ışığı ile okunur dokunmatik ekran.

• Çoklu görev iş akışı:Test dalga biçimini, kablo yönetimi veritabanını ve rapor önizlemesini aynı anda görüntüleyin herhangi bir Windows uygulaması gibi aralarında geçiş yapın. Yeniden başlatma yok, mod geçiş gecikmesi yok.
• Tam Periferik Destek:Ofise dayalı analiz için harici klavye ve fare. Anlık baskı raporları için USB yazıcısı. PC analiz yazılımına toplu dalga biçimi ihracatı için USB flash sürücüsü.Standart Windows dosya yönetimi, dosyaların adını değiştir, dış depolamaya kopya.
• Geleceğe güvenle:XP platformu üçüncü taraf dalga biçimi analizi uygulamalarını çalıştırabilir. Kablo yayılma hızı veritabanları USB üzerinden güncelleşebilir. Rapor şablonları düzenlenebilir.ve sertifika biçimleri kuruluşunuzun belge standartlarına uymak için.

• 400 MHz değişken frekanslı örnekleme:Dört seçilebilir hız (60/120/240/400MHz) dalga şekli ayrıntıları ve depolama derinliği arasındaki kararı optimize eder..1m okuma çözünürlüğü ve <0,5m test doğruluğu.
• Tamamen otomatik sürekli numuneleme:Flaşover modunda, boşaltma yayı mikrosaniye sürer. XHGG502 tam hızda sürekli olarak örnek alır." Otomatik kazanç ve eşik ayarlama değişen yay yoğunluğunu telafi eder..
• 400Vpp düşük voltajlı atış:Standart 100 ′′ 300Vpp cihazlarından daha yüksek darbe amplitudu, uzun kablolarda ve yüksek kayıplı eklemlerde daha fazla nüfuz sağlar. Yakın son hata çözümü için 0.1μs dar darbe;> 50km uzun menzilli algılama için 2μs genişliğinde bir darbeler.
• Otomatik rapor üretimi:Başarılı bir hata konumundan sonra, tam bir test raporu oluşturmak için bir düğmeye dokunun waveform screenshot, test parametreleri (menzil, nabız genişliği, numune alma hızı), hesaplanan hata mesafesi,V/2 yayılma hızıUSB üzerinden yazdırın veya e-posta dağıtım için PDF olarak dışarıya aktarın.
• Kablo Yönetim Sistemi:Dalga formlarını kablo adı, alt istasyon, besleyici numarası veya proje kodu ile depolayın. Sıralama ve filtreleme işlevleri ile aranabilir veritabanı.Aynı kablodan geçmiş dalga biçimlerini karşılaştırarak, birden fazla bakım döngüsünde bozulma eğilimlerini takip edin..
• 38kVDC Puls Çaplama:Yüksek voltajlı çiftleyici, tüm arıza belirleyici boşaltma enerjisini yerleşik güvenlik yalıtımıyla halleder.Otomatik olarak yansıtılan sinyali ve açık devre referans dalga şeklini yan yana açık bir hata tanımlaması için gösterir.
• Dahili polimer lityum pil:Kablo açık devreleri ve düşük dirençli kısa devreyi tamamen pil enerjisiyle test edin. jeneratör yok, şebeke bağlantısı gerekmiyor.ve sitede güç bulunmadığı veya güvenilir olmadığı durumlarda.
• Yüksek voltaj koruması:Enstrüman yüksek voltajlı bir ortamda güvenli bir şekilde çalışmak üzere tasarlanmıştır.Korumalı girişler, flashover jeneratörü boşaldığında indüklü geçişlerden kaynaklanan hasarı veya kilitlenmeyi önler., veri kaybı yok, yeniden başlatma gerekmiyor.
