Paketi açın, bağlantı kurun, test edin.XHGG501B, tam bir standart kit olarak gönderilir.Tahmin edilebilir yapılandırma ve tedarik karmaşıklığı olmayan tek bir SKU isteyen kuruluşlar için idealdir.

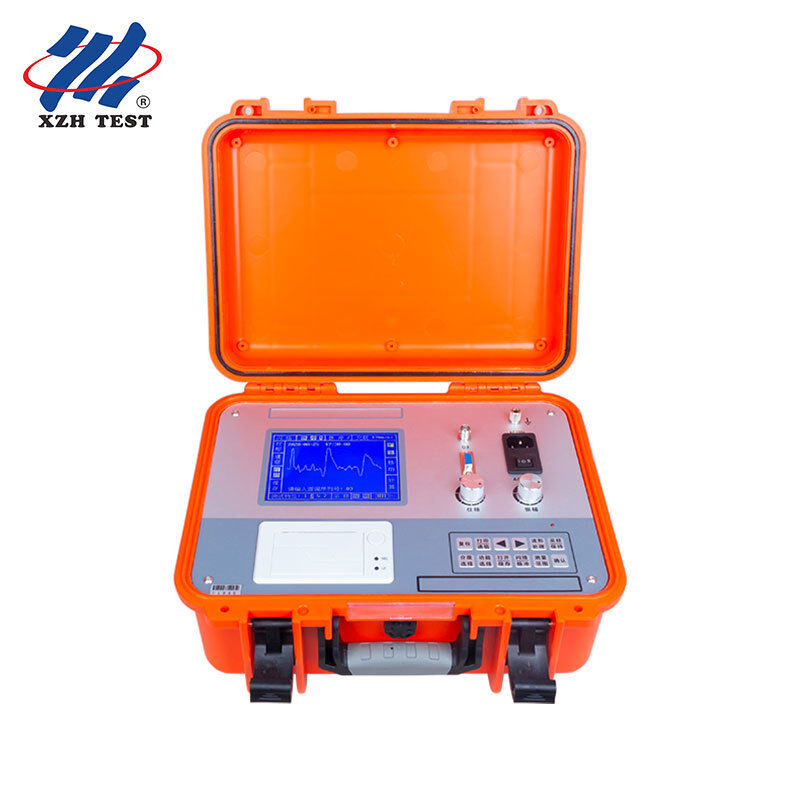

XHGG501B Kablo Hata Ön Bulma cihazı, 10 inçlik dokunmatik LCD ekranlı 100MHz gerçek zamanlı örnekleme motoruna dayalı tam bir test sistemi olarak yapılandırılmış 60km menzilli bir TDR cihazıdır.Tüm hata yelpazesini kapsar. Düşük direnç., kısa devre, açık devre, bağlantı kesme, sızıntı yüksek direnci ve flashover yüksek direnci ̇ güç kabloları, kontrol kabloları, iletişim kabloları, sokak lambası kabloları,ve tüm kesimler ve dielektrik ortamlar boyunca gömülü tellerOtomatik sürekli örnekleme ile çift test yöntemleri (düşük voltajlı darbeler ve yüksek voltajlı yanıp sönen) geçici bir boşaltma olayının kaçırılmamasını sağlar.Standart kit, saha testlerine başlamak için gereken her şeyi içerir.: ana enstrüman, tek-Q ve çift-Q test boruları, örnekleme cihazı, güç kablosu ve güvenlik sigortası ′′ tümü koruyucu bir kasa içine paketlenmiştir.Alışverişin takip edilmemesiCE ISO sertifikalı.
Standart Yapılandırma ️ "Tam Kılavuz" Ne Anlama Gelir?
Birçok kablo hatası tespit cihazı, seçmeli ek olarak listelenen gerekli aksesuarlarla birlikte temel birim olarak satılır. Örnekleyici, çift Q kablosu, güç kablosu, hatta test kabloları.Satın alma acentesi temel fiyatı belirler., teknik ekip daha sonra eksik eşyaları keşfeder ve ikinci bir satın alma siparişi dağıtımı haftalarca geciktirir.
XHGG501B standart kiti bu sürtünmeyi ortadan kaldırır. LV darbeleri ve HV flashover testleri için gerekli her bileşen dahil edilir:
| İçeriye alınan madde |
Qty |
Görev |
| Kablo Hata Bulma Makinesini |
1 |
10 inçlik dokunmatik ekran, 100MHz örnekleme, dalga şekli analizi |
| Tek Q testi kurşun (1.5m) |
1 |
LV darbe yöntemi için test edilen kabloya doğrudan bağlantı |
| Çift Q Giriş Kablosu (2m) |
1 |
HV flashover yöntemi için örneklemeciyi makineye bağlar |
| Örnek alıcı |
1 |
Flashover testinde yansıtılan yüksek voltaj sinyalini yakalar |
| Güç Kablosu (1.8m) |
1 |
AC 220V şarj ve doğrudan çalışma |
| Güvenlik sigortası tüpü |
1 |
AC giriş aşırı akım koruması |
| Toprak tel |
1 |
Yüksek voltajlı patlama testi için güvenlik topraklaması |
60km menzilli, 100MHz örnekleme kanıtlanmış performans
XHGG501B'nin 100MHz gerçek zamanlı örnekleme motoru ve 0.1μs/2μs çift darbe genişlikleri, yakın uç hata çözünürlüğünden (0.5m 0.0'da) tüm aralığı kapsar.1μs darbelerinden) uzun menzilli algılamaya kadar (60km 2μs genişliğinde). ≤20m kör bölge, çıkış terminallerinden dışarıya doğru güvenilir bir test sağlıyor. Ölçüm hatası ≤±(0.5% × L + 1m) 30km'de kullanılabilir bir doğruluk sağlar, hata 151m penceresi içinde yer almaktadır,Akustik işaretleme ekibini doğru kablo bölümüne yönlendirmek için yeterliOtomatik kazanç ayarıyla otomatik sürekli örnekleme, flashover testi sırasında yay yoğunluğunun değişmesinden bağımsız olarak hatayı yansıtır.
IP54 Laboratuvar için değil, saha için tasarlanmıştır
XHGG501B'nin IP54 derecelendirilmiş şasi, her yönden toz girişi ve su sıçramasına karşı korur.-20°C'den +60°C'ye kadar bir çalışma sıcaklık aralığı ve %90 oranında nispi nem toleransı ile birleştirilmiş, araç açık alt istasyonlarda, yol kenarındaki kablo dolaplarında ve hendek kenarında kullanılırken güvenilir bir şekilde çalışır.Dahili lityum iyon bataryası, açık devre ve düşük dirençli hata testi için kablosuz çalışmayı destekler, Ana güç kullanılamıyorsa jeneratör veya uzatma kablosuna gerek duyulmaması.
Ana Özellikler
| Parametreler |
Spesifikasyon |
| Görüntüle |
10 inçlik TFT LCD, dokunmatik işlem |
| Örnekleme sıklığı |
100MHz |
| Minimum çözünürlük |
0.5m |
| Test aralığı |
≥60km; önceden ayarlanmış: 300m / 1km / 5km / 60km |
| Test Kör Bölgesi |
≤20m |
| Ölçüm hatası |
≤±(0,5% × L+1m) |
| Nabız Genişliği |
0.1μs (dar) / 2μs (geniş) |
| Test Metotları |
LV darbe + HV yanıp sönen |
| Hata Türleri |
Düşük direnç, kısa devre, açık devre, sızıntı ve yanıp sönen yüksek direnç |
| Akü |
Dahili lityum iyon; açık/kısa test için kablosuz |
| Güç Girdi |
AC 220V ± 10% |
| Koruma |
IP54 toz geçirmez, sıçrama geçirmez |
| Çalışma sıcaklığı |
-20°C~+60°C; %90 RH |
| Uygunluk |
CE, ISO |
XHGG501B 3 yapılandırma, 1 platform
| Listesi |
Yapılandırma |
Renk |
En iyisi |
| Bu standart kit. |
Tam 60km kit; tüm aksesuarlar dahil; tek SKU satın alma |
Çizgi |
Tahmin edilebilir yapılandırma, filo satın alma, ek karmaşıklık isteyen kuruluşlar |
| Tam parametreler |
60km detaylı teknik vurgu ile; tüm parametreler ve gelişmiş özellikler vurgulandı |
Mavi |
Araç özelliklerini karşılaştıran teknik değerlendiriciler |
| Taşınabilir Yazıcı |
Anlık baskı sonuçları için entegre termal yazıcı ile 30km menzil |
Mavi |
Sahada basılı hata raporları gerektiren saha ekipleri |
Sıkça Sorulan Sorular
S: "Tam bir kit" ne anlama geliyor? Tek SKU'ya neler dahil?
XHGG501B Complete Kit, kablo hatasını önceden tespit etmek için gereken her şeyi bir sevkiyatta içerir: ana TDR test ünitesi (10 inç LCD, 100MHz, IP54), test kabloları, impuls birleştiricisi, HV bağlantı kabloları,Yer kabloları, şarj cihazı, USB iletişim kablosu, taşıma çantası ve kullanıcı kılavuzu.
S: XHGG501B, XHGG501D ve XHGG502A ile nasıl karşılaştırılıyor?
XHGG501B, dengelenmiş bir orta aralık çözümü sunar: 60km menzil (501D için 16km ve 502A için 120km karşısında), standart TDR işlevselliği ile 100MHz örnekleme ve IP54 şasi içindeki 10 inçlik LCD. It is the ideal choice for organizations that need more range than the entry-level 501D but don't require the ARC multi-pulse technology and 400MHz sampling of the 502 series — delivering strong cost-performance for routine cable maintenance.
S: XHGG501B hangi test işlevlerini destekler?
XHGG501B, açık devre, kısa devre ve düşük dirençli hatalar, kablo uzunluğu ölçümü ve dalga hızı kalibrasyonu için düşük voltajlı darbe yöntemini destekler.Ayrıca yüksek voltajlı flashover yöntemini (dış HV darbeler jeneratörü ile) yüksek dirençli sızıntı ve flashover hataları için destekliyorTam kit, hem LV hem de HV test iş akışları için hazır hale getiren flashover testleri için gerekli olan atım birleştiriciyi içerir.
S: XHGG501B sert ortamlarda saha kullanımı için uygun mu?
Evet, IP54 derecelendirilmiş sağlam şasi toz ve su sıçramasına karşı korur ve müdahale engelleyici tasarımı olan 10 inçlik endüstriyel LCD, açık hava koşullarında net görünürlük sağlar.Birim taşınabilir bir kişi operasyonu için tasarlanmıştır sağlam taşıma çantası dahilÇalışma sıcaklık aralığı -20 °C'den +65 °C'ye kadar uzanır ve çoğu küresel saha ortamı için uygundur.
S: Dalga biçimleri raporlama ve arşivleme için ihraç edilebilir mi?
Evet, XHGG501B, test dalga biçimlerini dosya isimlendirme yeteneğiyle depolar.ve baskıYerel olarak basılı raporlar gerektiren kuruluşlar için, saha testi sırasında anlık basılı dalga biçimi çıkışı için uyumlu bir harici termal yazıcı doğrudan bağlanabilir.
S: Hangi garanti ve satış sonrası destek dahil?
Standart garanti, teslimattan itibaren 12 aydır, üretim kusurlarını kapsar ve ömür boyu teknik destek sağlar.Her tam kit, kablolama diyagramları ve dalga şekli yorumlama rehberliği ile ayrıntılı bir kullanıcı kılavuzu içerir.. CE ve ISO sertifikalı. Yerel tescil, operatör eğitimi ve genişletilmiş garanti planları mevcuttur. Teknik sorular genellikle 24 saat içinde yanıtlanır.
XHGG501B Standard Kit için bir teklif isteyin. Tek SKU, tam yapılandırma, göndermeye hazır.
