Ürün Genel Görünümü

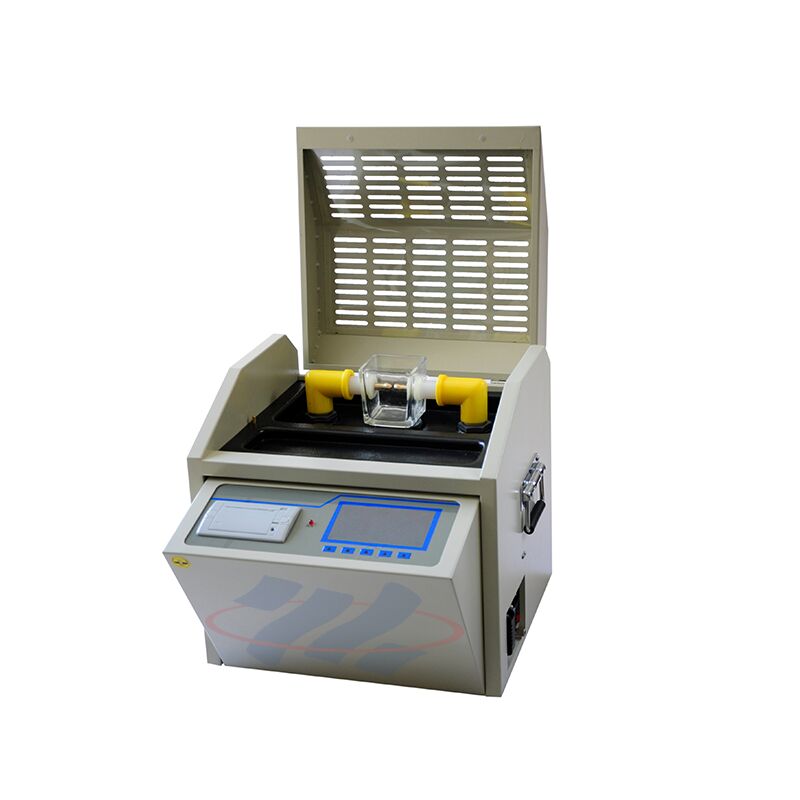

XHYY102 Transformör yalıtım yağı dielektrik dayanıklılık testi (BDV)
0 ¢ 80 kV Çıkış • ± 3% Doğruluk • Çok standartlı GB507 / IEC156 / DL429
XHYY102, ulusal standart GB507-1986, GB507-2002'ye sıkı bir şekilde uygun olarak geliştirilen tam otomatik bir dijital transformatör yalıtım yağı dielektrik gücü (kırılma voltajı / BDV) testeridir.endüstri standardı DL/T846.7-2004, ve uluslararası standart IEC156. Bu yüksek hassasiyetli mikro denetleyici kontrol edilen cihaz, transformatörlerde kullanılan yalıtım yağlarının dielektrik bozulma voltajını ölçer.devre kesicilerFarklı laboratuvar ve saha test gereksinimlerini karşılamak için tek bardaklı, üç bardaklı ve çok bardaklı konfigürasyonlarda mevcuttur.Enstrüman, test değerini doğrudan A/D dönüştürücüye yönlendiren benzersiz bir yüksek voltajlı yan örnekleme tasarımına sahiptir., daha yüksek ölçüm doğruluğu için analog devre hatalarını ortadan kaldırır.
Temel Özellikler
Büyük Kapasiteli Mikro Denetleyici Kontrolü:Geniş menzilli gözetim devresine sahip endüstriyel sınıf mikro denetleyici, istikrarlı ve güvenilir bir işleyişi sağlar ve uzun süreli test oturumları sırasında sistem çöküşlerini önler.
Çok Standart İşlem:GB507-1986, GB507-2002, DL/T429 ve IEC156 test yöntemleri ile önceden programlanmış ve farklı pazarlarda çeşitli düzenleyici gerekliliklere uyarlanabilen özelleştirilebilir kullanıcı tanımlı bir mod.
Tek Adımlı dökme cam yağ bardağı:Tek aşamalı dökümle üretilen özel cam yağ bardağı, ölçüm yeniden üretilebilirliğini etkileyen yağ sızıntısını, yüzey kirliliğini ve müdahale olaylarını ortadan kaldırır.
Yüksek voltajlı yan direk örnekleme:Eşsiz HV tarafı örnekleme tasarımı, ara dönüşüm hatalarını ortadan kaldırmak için analog sinyal koşullama devrelerini atlayarak test değerini doğrudan A / D dönüştürücüsüne yönlendirir.
Tamamen ayarlanabilir test parametreleri:Voltaj yükseltme hızı (0,5 ̇5 kV/s), ayakta kalma süresi (en fazla 15 dakika), güçlendirme aralığı (en fazla 5 dakika) ve güçlendirme frekansı (1 ̇9 döngü) hepsi bağımsız olarak ayarlanabilir.
Kapsamlı Güvenlik Korumaları:Güçlü elektromanyetik uyumluluğu ile yerleşik aşırı akım, aşırı voltaj ve kısa devre koruması, operatör güvenliğini ve enstrüman güvenilirliğini sağlar.
Tam Durum İfadesine sahip LCD Ekran:Açık LCD ekranı tarih, saat, çalışma parametrelerini, gerçek zamanlı test sonuçlarını ve adım adım menü isteklerini gösterir.
Taşınabilir ve sağlam tasarım:Kompakt yapı (465×385×425 mm) yerleşik termal yazıcı, sıcaklık ve nem sensörü ve rahat bir iç ve dış çalışma için kolay erişilebilir yağ bardağı bölmesi ile.
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Çıkış Voltajı |
0 80 kV |
| Voltaj Distorsiyon Hızı |
% 3 |
| Voltaj yükseltme hızı |
0.5 5 kV/s (düzenlenebilir) |
| Durma süresi |
15 dakika ( ayarlanabilir) |
| Aralıkları arttırmak |
5 dakika ( ayarlanabilir) |
| Sıklığı arttırmak |
1 9 döngü (seçebilir) |
| Güçlendirici Kapasite |
1.5 kVA |
| Ölçüm Doğruluğu |
±3% |
| Güçlendirme Voltajı |
AC 220V ± 10%, 50Hz ± 1Hz |
| Güç tüketimi |
200 W |
| Çalışma sıcaklığı |
0°C - 45°C |
| Çalışma Nemliği |
<75% RH |
| Boyutları |
465 × 385 × 425 mm |
| Test Standartları |
GB507-1986, GB507-2002, DL/T429, IEC156, Özel |
| Yapılandırmalar |
Tek bardak, Üç bardak, Çok bardak (ihtimal edilir) |
Panel ve İşletim Bileşenleri

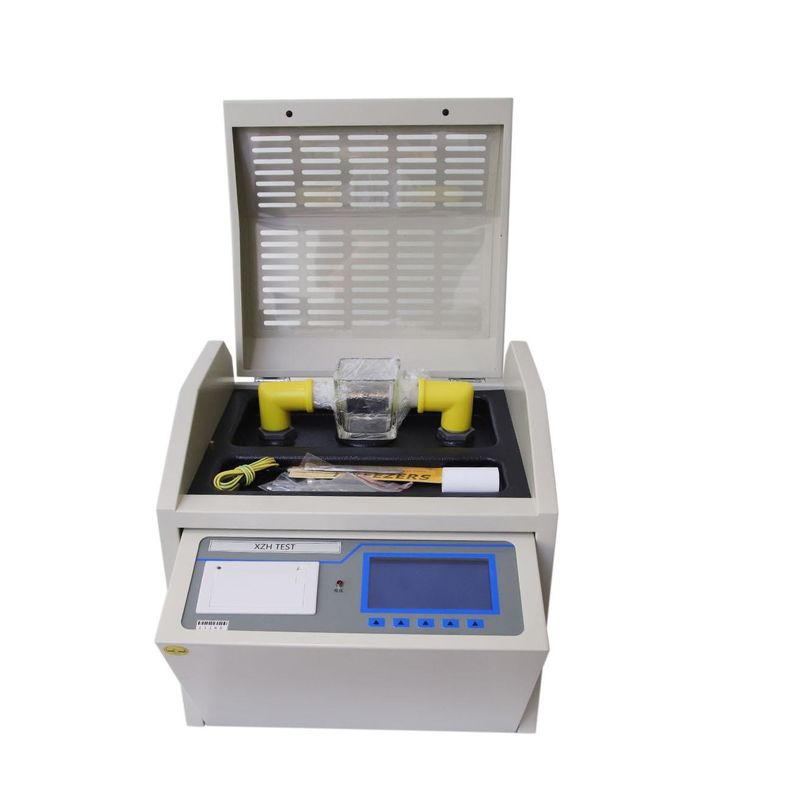

Araç paneli düzeni
LCD Ekran • Fonksiyon Tuşları • Yazıcı • Yağ Kupası Bölümü • Algılayıcılar
XHYY102, sezgisel bir ön panel düzenine sahiptir: LCD ekranı tüm test parametrelerini ve sonuçlarını gerçek zamanlı olarak gösterir; özel fonksiyon tuşları hızlı parametreler seçimini sağlar;yerleşik bir termal yazıcı hemen basılı raporlar üretir; basın anahtarı kapağı olan yağ bardağı bölmesi güvenli ve kolay erişimi sağlar; entegre sıcaklık ve nem sensörleri çevre koşullarını otomatik olarak kaydeder.Güvenilir bir topraklama terminali ve anahtarlı AC güç girişi, saha hazırlığı için sağlam tasarımı tamamlıyor.
Çalışma akışını test etmek
Yağ örneği ve yağ bardağını hazırlayın.Özel cam yağ bardağını iyice temizleyin ve test edilecek transformatör yağı örneği ile doldurun. Yağ bardağını test bölmesine yerleştirin ve kapağı sıkıca kapatın.
Sınav Standartını SeçUygulanabilir test standardını menüden seçin: GB507-1986, GB507-2002, DL/T429, IEC156, veya düzenleyici gereksinimlere ve transformatör özelliklerine göre Custom.
Test parametrelerini yapılandırTest protokolüne göre fonksiyon tuşları aracılığıyla voltaj yükseltme hızı (0,5 ̇5 kV/s), durma süresi, güçlendirme aralığı ve test döngü sayısı (1 ̇9) ayarlayın.
Çökme Voltaj Testini YapınTam otomatik test dizisini başlatmak için başlat basın. Delektrik bozulması meydana gelene kadar enstrüman yağ numunesine doğrusal olarak artan bir voltaj uyguluyor.A/D dönüştürücü tarafından kesim voltajı doğrudan HV tarafında yakalanır.
İnceleme, Yazdırma ve Arşivleme SonuçlarıLCD, hesaplanan ortalama ile birlikte her test döngüsü için arıza voltajını gösterir.ve belgelendirme için ortam sıcaklığı ve nem verileri kaydetmek.
Başvurular
•Güç transformatörü bakımı:Alt istasyonlarda ve iletim tesislerinde güç transformatörlerinde yalıtım yağının dilektrik dayanıklılığı testleri, yağ durumunu değerlendirmek ve bakım gereksinimlerini tahmin etmek için.
•Transformör Üretimi ve Kalite Kontrolü:Giren yağ denetimi ve yalıtım yağının dielektrik dayanıklılığının üretim hattındaki kalite doğrulanması, GB ve IEC standartlarına uygunluğun sağlanması.
•Yağla Doldurulmuş Ekipmanın Tanısı:Duruma dayalı bakım programları için devre kesici, enstrüman transformatörleri, buşlar ve kablo uçlarındaki yalıtım yağlarının arıza voltajı testi.
•Bağımsız Test Laboratuvarları:Üçüncü taraf test ve sertifikasyon hizmetleri için standartlaştırılmış yağ dielektrik gücü analizi, ulusal ve uluslararası özellikler için çok standartlı destekle.
Sıkça Sorulan Sorular
S1: Dielektrik bozulma voltajı (BDV) testi nedir ve neden önemlidir?
Dielektrik bozulma voltajı (BDV) testi, yalıtım yağının yalıtım özelliklerini kaybettiği ve elektrik akımının geçmesine izin verdiği voltajı ölçer.Transformör yalıtım yağı hem elektrik yalıtıcısı hem de soğutma ortamı olarak hizmet ederYağ yaşlandıkça veya nem, parçacıklar veya çözünmüş gazlarla kirlendiğinde, dielektrik gücü azalır.Düzenli BDV testi, transformatör yalıtım arızasına yol açmadan önce yağ bozulmasını tespit etmeye yardımcı olan kritik bir önleyici bakım uygulamasıdır., acil onarım yerine planlı yağ değişimi veya onarımını sağlar.
S2: XHYY102 hangi test standartlarını destekler?
XHYY102, dört standart test yöntemiyle önceden programlanmıştır: GB507-1986 ve GB507-2002 (İzolasyon yağı dielektrik gücü için Çin ulusal standartları),DL/T429 (Çin elektrik enerjisi endüstrisi standardı), ve IEC156 (münasebet yalıtım yağ parçalanma voltajı için uluslararası standart).Bu çok standartlı yetenek, cihazı hem yerli Çin test gereksinimleri hem de uluslararası uygulamalar için uygun kılar..
S3: Yüksek voltajlı yan doğrudan örneklemenin avantajı nedir?
Geleneksel yağ BDV test cihazları, basamaklı transformatörün düşük voltaj tarafındaki arıza voltajını ölçer ve yüksek voltaj değerini oran dönüşümü yoluyla hesaplar.Transformör oranının yanlışlığından ve analog sinyal koşullamasından kaynaklanan hataların tanıtımıXHYY102'nin eşsiz yüksek voltajlı yan örnekleme tasarımı, test voltajını doğrudan çıkışta ölçer ve doğrudan A / D dönüştürücüsüne yönlendirir.Bu tüm ara analog dönüşüm hatalarını ortadan kaldırır, daha doğru ve tekrarlanabilir ± 3% genel doğruluk ile sonuçlanır.
S4: Hangi konfigürasyonlar mevcut ve hangisini seçmeliyim?
XHYY102 serisi tek bardaklı, üç bardaklı ve çok bardaklı konfigürasyonlarda mevcuttur.Üç bardaklı modeller, testler arasındaki bölümü açmadan birden fazla yağ örneğinin sıralı olarak test edilmesini sağlayarak verimi artırır., rutin laboratuvar kullanımı için uygundur. Çoklu bardak konfigürasyonları, transformatör üretim QC ve bağımsız test laboratuvarları gibi yüksek hacimli testler için üretkenliği en üst düzeye çıkarır.Tüm yapılandırmalar aynı çekirdek ölçüm teknolojisini ve doğruluğunu paylaşır.
S5: Hangi aksesuarlar dahil ve sipariş süreci nedir?
Her XHYY102, ana test aracı, seçilen konfigürasyona göre özel cam yağ fincanları, güç kablosu, topraklama kablosu, termal yazıcı kağıdı ve kullanıcı kılavuzu dahil olmak üzere tam bir kit olarak gönderilir.Standart teslimat süresi 5-8 iş günüdür.Kompakt taşınabilir tasarım (465×385×425 mm) güçlendirilmiş ambalajla paketlenmiştir. XZH TEST, isteğe bağlı olarak genişletilmiş kapsama ile standart üretici garantisi sağlar.En az sipariş miktarı T/T ödeme şartları ile 1 ünitedir.Özel OEM markası ve çok dilli arabirim seçenekleri hacim siparişleri için kullanılabilir.
