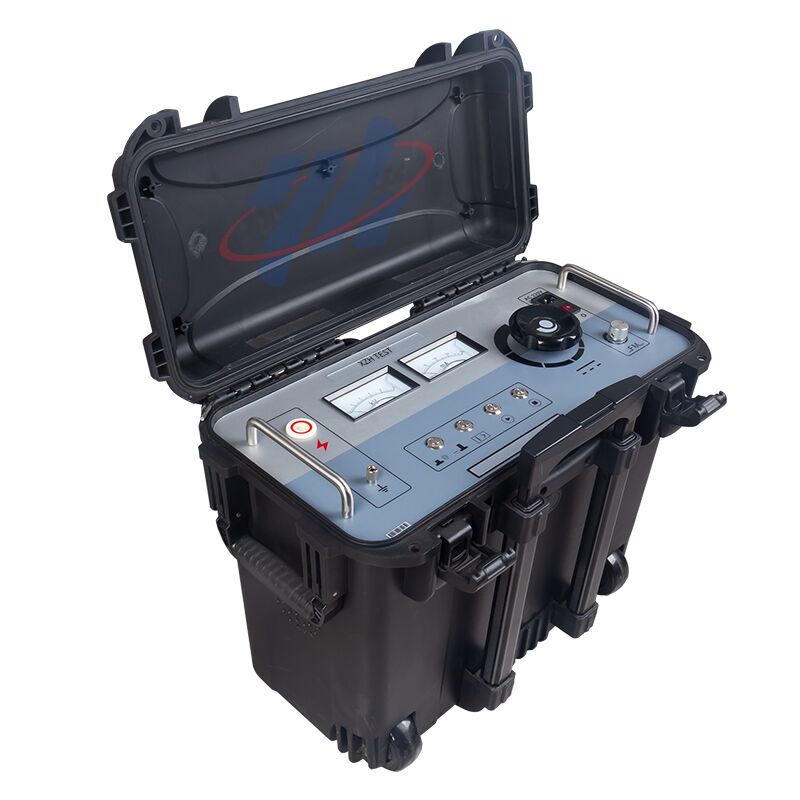

Çapraz bağlantı sistemleri için kablo dış kabuğu hatası belirleyicisi XHHD523L Model: XHHD523L 10kV 500kV Çapraz Bağlantı + Kabuk Tanısı
Aşağıdakiler için tasarlanmıştır:İletişim Varlıkları Yöneticileri, EPC Teslimat Müteahhitleri, HV Kablo Sistemi Mühendisleri, Çapraz Bağlantı Bağlantısı Uzmanları
Temel Değer:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
Çapraz Bağlantılar
Tek çekirdekli 110kV ve üstü yüksek voltajlı kablolarda, metal kılıf hem elektrostatik bir kalkan hem de hata akımı dönüş yolu olarak çalışır.Bu kaplamalar kablo yolu boyunca düzenli aralıklarla bağlantı kutuları aracılığıyla çapraz bağlanmış düzenlemelerde yapılandırılır. Genellikle tam bir transpozisyon döngüsü için her 500-1000 metreHer bağlantı kutusu, üç fazlı kabukları belirli bir dönme kalıbında bağlar ve geçici aşırı gerilim olayları sırasında kabuk yalıtımını korumak için Aşınma Voltaj Sınırlayıcıları (SVL) kurulur.
Kimin XHHD523L'e ihtiyacı var? Farklı bir bakış açısı
| Kullanıcı Profili |
Önemli Bir İhtiyaç Karşılandı |
| Transmisyon Varlık Yöneticileri |
Birden fazla alt istasyondaki 110kV-500kV kablo devrelerinden oluşan bir portföy yönetimi. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| EPC Sipariş Alıcıları |
GB50150-2006 uyarınca yeni kurulan kablo sistemlerinin teslim testi. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| Çapraz Bağlama Sistem Mühendisleri |
Kullanımda olan kablo devrelerinde bağlantı kutusu ve SVL bütünlüğünü teşhis etmek.XHHD523L, gerçek bir dış ceket hatası ile bozulmuş bir SVL veya suya giren bağlantı kutusu arasındaki farkı ayırt etmeye yardımcı olur. Çok farklı onarım stratejileri olan iki sorun. |
| Yenilenebilir Enerji EPC Takımları |
Büyük ölçekli güneş enerjisi santralleri ve açık deniz rüzgar kabloları, 33kV-220kV gömülü kolektor devrelerinin kilometrelerini içerir.Kabloların yerleştirilmesi veya geri doldurulması sırasında ortaya çıkan kablo defterindeki hatalar, proje teslim tarihi öncesinde bulunmalı ve onarılmalıdır.XHHD523L'in tek tuşlu mod geçiş sistemi, test kurulumunu yeniden yapılandırmadan, test ekibini dayanma testinden hata konumuna taşımaya olanak tanır. |
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Girdi Gücü |
AC 220V ± 10%, 50Hz ± 2Hz |
| Çıkış Voltajı |
0 ̊10 kV DC (kare dalga, sürekli ayarlanabilir) |
| Çıktı Akımı |
0 ¢ 200 mA |
| Üretim Kapasitesi |
2 kVA |
| Frekans aralığı |
0.2 Hz 5 Hz (yer belirleme modunda sürekli ayarlanabilir) |
| Uygulanabilir Kablolar |
10kV ̇ 500kV tek çekirdekli ve üç çekirdekli elektrik kabloları |
| Test Modları |
Hata tespiti (adım voltajı) / DC direnci LED göstergelerle tek tuşlu düğme (kırmızı = direnci, yeşil = tespit) |
| Uyumlu Standartlar |
GB50150-2006 (kablo dış kabuğu teslim testi ve önleyici test), çapraz bağlantı sistemi test gereksinimleri |
| Güvenlik Korumaları |
Sıfır pozisyonlu başlangıç kilitlenmesi, durduğunda otomatik boşaltma (HV otomatik olarak sıfıra düşer), aşırı akım/aşırı voltaj/aşırı sıcaklık koruması, mavi LED göstergesi olan aşırı akım koruma anahtarı |
| Görüntüle |
Çifte analog sayaçlar (kV voltmeter + mA ammeter) |
| Paketin Boyutları |
64 * 42 * 70 cm |
| Brüt Ağırlık |
48 kg |
| Marka / Köken |
XZH TEST / Xi'an, Shaanxi, Çin |
| Sertifikasyon |
CE, ISO |
Alıcı Sistemi ️ Adım Voltajı ve Sinyal Takip Etme Metotları
| Alıcı Kontrolü |
Görev |
| Mikro-Ampere Meter |
Sinyalin büyüklüğünü ve kutupluğunu gösterir iğne eğilme yönü, operatörün aşamalı voltaj anketleri sırasında hata noktasına yaklaşıp yaklaşmadığını veya geçip geçmediğini doğruluyor |
| Sinyal Girişi |
A çerçeve alt rafından bağlantı kabul eder (adım gerilim yöntemi) veya alıcı klem (pürüzlü yüzeyler için endüktif sinyal izleme) |
| Sıfır Düzenleme |
Derin gömülü kablolar veya yüksek dirençli toprak koşulları gibi zayıf sinyal ortamlarında tutarlı hata tespiti için I modunda (artırılmış mod) referans bazalını kalibre eder. |
| Duyarlılık Düzenlemesi |
Giriş sinyali amplitudunu kontrol eder ️ derin gömülü kablolar için artış, ölçümcü okunabilirliğini korumak için sığ kurulumlar veya güçlü sinyaller için azalma |
| Mod Değiştiricisi (I / 0 / II) |
Mod I:Zayıf sinyaller için güçlendirilmiş mod (A çerçeve + sıkıştırma desteklenir).Mod II:Güçlü sinyaller için doğrudan mod (yalnızca A çerçeve, iç amplifikatörü atlar).0:Aktarma pozisyonu |
Alan Avantajı: Kör Alan Yok:Test terminalinin yakınında ölçüm ölü bölgesi olan TDR tabanlı kablo hatası bulma cihazlarının aksine, XHHD523L adım voltaj yönteminin sıfır kör alanı vardır. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

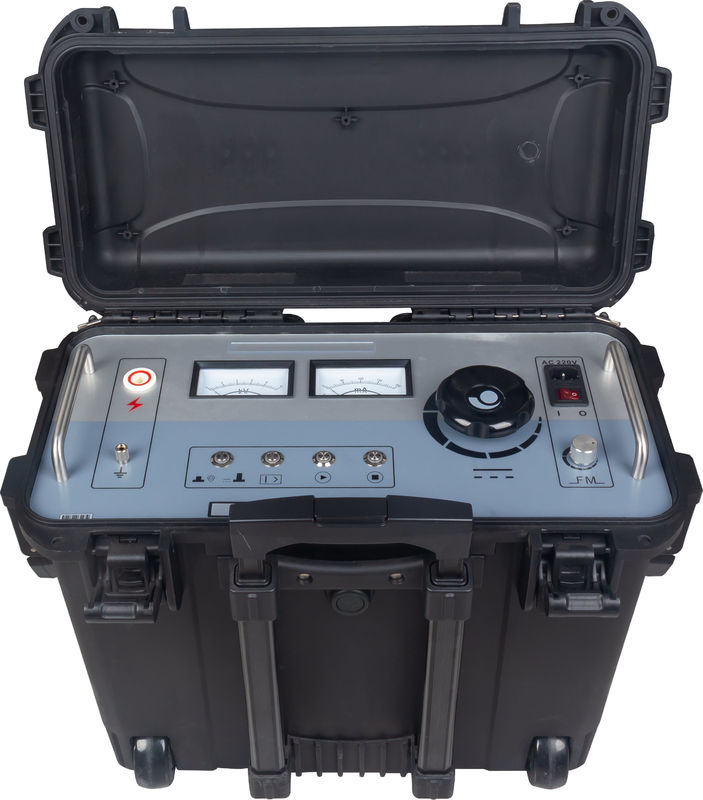

Panel Denetimleri: Mantıksal Çalışma Sırası
XHHD523L ön paneli, saha dağıtımı sırasında operatör hatasını en aza indirerek soldan sağa bir çalışma akışında düzenlenmiştir:
HV çıkış terminalı:Test edilen kablo kabuğu için özel DC yüksek voltajlı çıkış bağlantısı
KV Voltmetre:Gerçek zamanlı yüksek gerilim çıkış göstergesi
mA Ammeter:Çıktı akımı izleme, dayanıklılık testi sırasında anormal sızıntıları tespit etmek için gereklidir.
Sistem sigortası:220VAC güç kaynağı sigortası
AC Güç Girişi:220VAC cihaz kaynağı için IEC elektrik prizleri
Güç anahtarı:I = AC enerjisi, 0 = kapatma
Frekans ayarlama:Bulma modunda puls çıkış frekansını ayarlar (0.2Hz-5Hz aralığı)
Voltaj ayarlama:Sıfır pozisyonu başlangıcı
HV Durdur düğmesi:HV çıkışını kesiyor ve otomatik kondansör boşaltmasını tetikliyor.
HV Başlat düğmesi:Sadece gerilim ayarlama sıfır pozisyonunda olduğunda etkilidir.
Aşırı akım koruma anahtarı:Mavi LED yanıyor = aşırı akım koruması aktif, LED kapalı = koruma devre dışı bırakıldı
Mod Ayar düğmesi:Kırmızı LED = gerilim moduna dayanır, Yeşil LED = hata bulma modu. Modlar arasında tek tuşla geçiş
Yerleştirme sütunu:Çalışma öncesi enstrüman yere bağlama noktası, doğrulanmış bir istasyon yere bağlanmalıdır.
Çapraz Bağlantı Sistemi Test Çalışma Akışı
İzole edin ve hazırlayın:Kablo devresini devre dışı bırakın ve test edilen bölümün her iki ucunda çapraz bağlama bağlantı kutularını açın.Bu bireysel değerlendirme için kılıf bölümünü izole eder çünkü birbirine bağlı sağlıklı bir segment bitişik bir segmentte bir hatayı gizleyebilir
Bölüm kimliği:Her erişilebilir bağlantı kutusunda, test edilecek kabuk bölümünü belirleyin. Test raporunuz için bölüm uzunluğunu ve bağlantı kutusunun kimliğini kaydedin
DC dayanıklılık testi:XHHD523L'yi izole kılıf segmentine bağlayın. Direnme modunda (kırmızı LED), GB50150-2006'a göre 10kV DC uygulayın. Kılıf bozulmasını gösteren anormal sızıntı akımı için mA metreyi izleyin.
Hata değerlendirmesi:Eğer dayanıklılık testi geçerli ise (specifikasyon içindeki sızıntı), sonucu kaydetmek ve bir sonraki bölümüne geçin.
Mod Değiştiricisi ve Nokta:Bulma moduna geçin (yeşil LED). Kablo uzunluğu için optimal frekansta 0-10kV kare dalga sinyalini enjekte edin.A-frame alıcısını bağlantı kutuları arasındaki kablo rotası boyunca yerleştirin. Alıcının mikro-ampere ölçümcüsü sizi tam hatalı konuma yönlendirir.
Kazı ve Tamir:Adım voltaj yöntemi tipik olarak 1 metre yarıçap içinde kusuru tespit eder. Belirtilen pozisyonda kazın, kılıf tamirini gerçekleştirin (dış ceket yama veya kablo ekleminin değiştirilmesi),ve geri yüklenmesini doğrulamak için DC dayanıklılık testi tekrar
