Ürün Genel Görünümü
XHSC-60Q Kablo Dijital Yanma Köprüsü, 60kV yanma kapasitesini yüksek hassasiyetli 750mA akıllı dijital köprü ile birleştiren entegre yüksek voltajlı bir tanı cihazıdır.Özelliklemadencilik operasyonları, tünel projeleri ve ağır endüstriyel bakım müteahhitleri, kabloların aşırı mekanik strese maruz kaldığı, nemin girdiği,ve operasyonel kötüye kullanma durumları sıklıkla hem güçlü yanma hem de mikro düzeyde hata öncesi konumlandırma doğruluğunu gerektiren karmaşık yüksek dirençli hatalar üretir.
Hedef kitle:Yeraltı madencilik elektrik bakım ekipleri, tünel delme makinesi (TBM) destek ekipleri, ağır sanayi tesisleri elektrikçileri,ve üçüncü taraf kablo test hizmeti sağlayıcıları, kapalı veya tehlikeli ortamlarda gereksiz kazıların her metreyi doğrudan güvenlik ve proje maliyetini etkilediği yerlerde.
Temel Özellikler
- Çift modlu operasyon:Yanma modu, hızlı yüksek dirençli hata karbonizasyonu için 60kV / 400mA sağlar; akıllı köprü modu, son derece hassas hata mesafe ölçümü için 750mA çıkış sağlar.
- 750mA Yüksek hassasiyetli köprü:Endüstride önde gelen köprü akımı, karmaşık hata imzaları olan ciddi derecede bozulmuş kablolarda bile doğru bir önceden konumlandırmayı sağlar. Sınırlı maden galerilerinde ve tünellerde kazı ayak izini en aza indirir.
- Akıllı Dijital Kontrol:Mikroprosesör yönetimi gerçek zamanlı LCD izleme, tek dokunma modu geçiş ve yüksek voltajlı operasyonlar sırasında otomatik güvenlik kilitleyici.

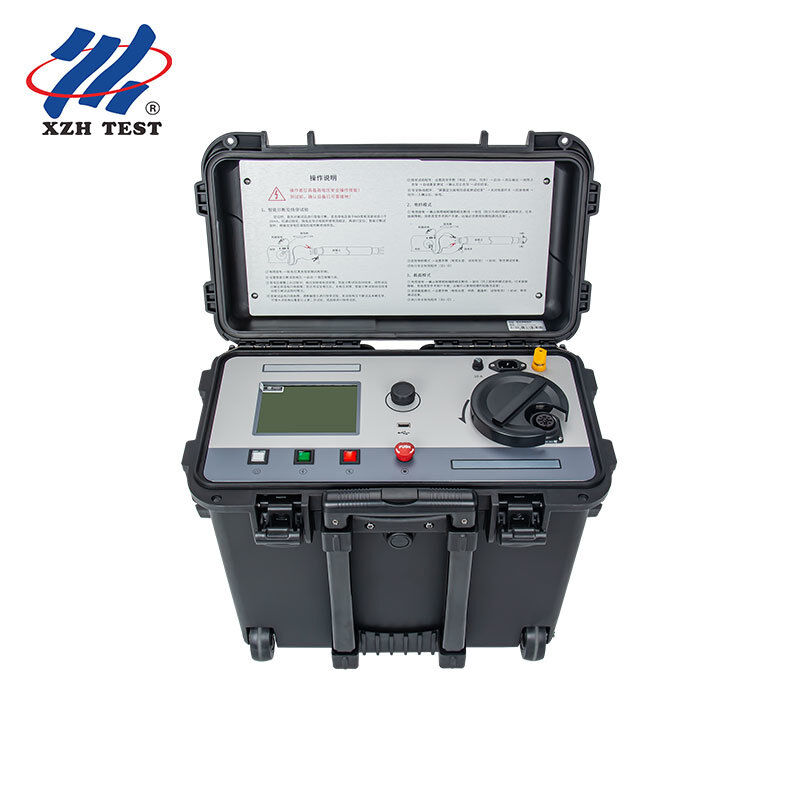

- Kompakt ve sağlam tasarım:Dar maden şaktlarından ve tünel erişim noktalarından geçmek için uygun taşınabilir çekme çubuğu plastik kabuk yapısı. Tozlu, nemli ve titreşime eğilimli endüstriyel ortamlara dayanacak şekilde inşa edilmiştir.
- Geniş kablo uyumluluğu:Yüksek voltajlı, büyük kesimli, uzun mesafeli karmaşık kablo sistemleri için uygundur
- Kör noktası yok.Dalga yansıtma yöntemlerinin aksine, köprü yöntemi çok kısa kablo kesimlerinde ve kapalı alan kurulumları için kritik olan yakın uç hatalarında bile doğru hata konumunu sağlar.
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Model |
XHSC-60Q |
| Yanma Voltajı |
60 kV (sürekli ayarlanabilir) |
| Yanma akımı |
En fazla 400 mA |
| Köprü çıkış voltajı |
0 ¢ 4 kV (sürekli ayarlanabilir) |
| Köprü Test Akımı |
En fazla 750 mA |
| Görüntüle |
3.5 inç TFT renkli LCD |
| Konumlama Doğruluğu |
± 0,2%·L + 1) m |
| Test aralığı |
1 ¢ 50.000 m |
| Güç kaynağı |
220 V AC ±10%, 50 Hz; 2 kVA jeneratör uyumlu |
| Çalışma sıcaklığı |
-10°C - +55°C |
| Boyutlar (L × W × H) |
30 cm × 46 cm × 50 cm |
| Marka |
XZH testi |
| Kaynağı |
Shaanxi, Çin |
| Sertifikasyon |
CE |
Başvurular
- Yeraltı Madenciliği:Devamlı madencilik makinelerini, uzun duvarlı kesici makinelerini, konveyör sistemlerini ve havalandırma fanlarını besleyen yüksek voltajlı besleyici kablolardaki teşhisler
- Tünel Boring & İnşaat:TBM takip kablolarında ve sitede dağıtım ağlarında hata önceden yerleştirilmesi, önceden oranları bozmadan hedefli onarımları mümkün kılar.
- Ağır Endüstri Tesisleri:Çelik fabrikaları, çimento fabrikaları, kimyasal işleme tesisleri, gömülü kabloların termal döngüye, koroziv atmosferlere ve titreşimden kaynaklanan bozulmaya maruz kaldığı ortamlar.
- Üçüncü Taraf Deneme Hizmetleri:Maden işletmecileri, inşaat firmaları ve endüstriyel tesis yöneticileri için kablo teşhis hizmetleri sunan bağımsız elektrikli test yüklenicileri.
Nasıl Çalışır?
XHSC-60Q iki tamamlayıcı modda çalışır. yanma modunda, kontrol edilen 60kV DC çıkışı yüksek dirençli arıza noktasını karbonlaştırır.İmpedansın potansiyel olarak yüzlerce kilohm'dan tek basamaklı ohm'lara düşürülmesiHata düşük direnişe dönüştürüldükten sonra, 750mA akıllı dijital köprü, Murray döngüsü ilkesini kullanarak hataya olan mesafeyi doğru bir şekilde ölçer.Puls yansıtma tekniklerinin kör nokta sınırlamaları olmadan 2%·L+1) m doğrulukBu çift modlu iş akışı, madencilik ve ağır endüstriyel ortamlarda bulunan en zorlu kablo sistemlerinde bile güvenilir hata öncesi konumlandırmasını sağlar.
Paketleme ve Teslimat
| Ürün |
Ayrıntılar |
| Paketleme |
İçinde köpük yastığı bulunan, takviye edilmiş ahşap kabı |
| Teslim Zamanı |
7 10 iş günü |
| Tedarik Kapasitesi |
Ayda 100 birim |
| Ödeme Şartları |
T/T |
Sıkça Sorulan Sorular
S1: 750mA dijital köprüyü standart 600mA modellerinden farklı kılan nedir? 750mA köprü akımı, standart yapılandırmalara göre yaklaşık% 25 daha fazla test akımı sağlar.Bu, ciddi yalıtım bozulması olan kablolarda daha güvenilir hata öncesi konumlandırma anlamına gelir., nemle kirlenmiş birleşmeler veya çoklu kısmi arıza noktaları bütün bunlar madencilik ve ağır endüstriyel ortamlarda yaygındır.Daha yüksek akım kalıntı hata direnci daha etkili bir şekilde üstesinden gelir, daha istikrarlı ve tekrarlanabilir mesafe ölçümleri ile sonuçlanır.
S2: Bu birim yeraltı maden şaktlarına taşınabilir mi? Evet, XHSC-60Q taşınabilir, 30cm × 46cm × 50cm boyutlarında plastik bir kutuya paketlenmiş.Taşınabilir bir jeneratörle çalıştırılabilir (en az 2 kW), şebeke güç erişimi olmayan yeraltı veya uzak yerlerde tam olarak işlevsel hale getirir.
S3: Maden kablosu teşhisleri için TDR ile karşılaştırıldığında yanma köprüsü nasıl? TDR (Zaman Alanı Reflectometry), düşük dirençli hatalar için etkilidir, ancak kabloların sıkıştırıldığı, ezildiği veya suyun girdiği madencilikte yaygın olan yüksek dirençli hatalarla mücadele eder.XHSC-60Q ilk olarak bu yüksek dirençli hataları düşük dirençliye dönüştürmek için yanma kullanırBu iki aşamalı yaklaşım, madencilik operasyonlarında tipik olan hata profilleri için TDR'den çok daha güvenilirdir.
S4: XHSC-60Q hangi kabloları test edebilir? XHSC-60Q, XLPE, PILC, EPR yalıtımlı kablolar, zırhlı ve zırhlı olmayan konfigürasyonlar da dahil olmak üzere 60kV'ye kadar tüm güç kabloları için uygundur.Uzun kablo 50 km'ye kadar uzanıyor.Köprü yöntemi kör noktaları ortadan kaldırır ve çok kısa kablo kesimlerinde bile etkili olur.
S5: Madencilik operasyonları için ne tür satış sonrası destek ve eğitim sağlıyorsunuz? XZH TEST, madencilik operasyonlarına özel olarak kapsamlı destek sağlar: Tüm bileşenler için 12 aylık garanti, video görüşmesi ve e-posta yoluyla uzaktan teknik destek,Yerel devreye alma ve operatör eğitimi (dünyada mevcut), ve 3-5 iş günü ile yedek parça servisi.Bir madende ekipman durgunluğunun üretim durgunluğu anlamına geldiğini anlıyoruz. Destek ekibimiz operasyonlarınızı sürdürebilmek için hızlı bir yanıt vermeyi öncelikli görür..
