Fabrika fiyatı 10kV 11kv ve Alt Voltaj Yeraltı Kablo Arıza Algılama Yeraltı Kablo Hatalı Bulucu Sistemi
Sistem bileşenlerinin teknik açıklaması
Kablo hatası Ön-konum, kablo arızasının (metre veya feet cinsinden) test sonundan mesafesini belirler. Kablo arızasının kesin olarak önceden konumlandırılması, geleneksel dalgalanma jeneratörü ve tespit edilen yöntemle karşılaştırıldığında son arıza konumu için geçen süreyi azaltır. Ön-konum, zaman alanı yansıtıcı (TDR) ve SIM, ARC, MIM, ICM/ICM/ICE & voltaj bozunma yöntemi gibi yüksek voltaj yöntemleri gibi düşük voltaj yöntemleri kullanır.
1. Kablo hatası Ön lokatörü XHGG502
XHGG502 Kablo Hatası Ön Bulucugüç kablosu durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir araçtır. Kablo hızı ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testini tamamlamak için sinyal filtreleme, edinme, veri işleme, grafik ekran ve grafik analizini gerçekleştirmek için modern elektronik teknolojiyi ve bilgisayar teknolojisini birleştirir.

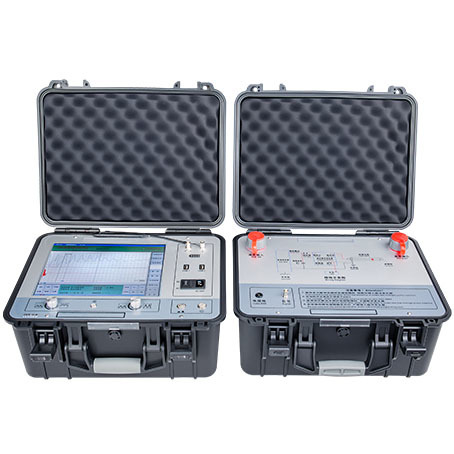

Ana ünite ve darbe kuplörü (çoklu darbe örnekleyicisi)
Ana Özellikler
- Nabız kuplörü tarafından gönderilen yansıtılan sinyal otomatik olarak görüntülenir ve kablo açık devresinin tam uzunlukta dalga formu aynı anda görüntülenir
- Otomatik hesaplama ve hata mesafesinin görüntülenmesi
- Büyük test dalga formlarını depolama işlevi
- Standart yazıcı USB arayüzü
- Mükemmel maliyet performansı ile basit operasyon ve yüksek güvenilirlik
- Yerleşik polimer lityum pil güç kaynağı
Teknik parametreler
| Örnekleme frekansı | 400MHz |
| Minimum çözünürlük | 0.5m (100m/ABD) |
| Düşük voltajlı darbe genişliği | 0.2US/2US/4US |
| Test Kör Bölgesi | ≤20m |
| Menzil | ≥68km |
| Ölçüm hatası | ≤ ± (%0.5*l+1m), L kablo uzunluğudur |
| Nabız Kuplörü Voltaja Dayanma | DC 35KV |
| Çalışma koşulları | Sıcaklık -25 ℃～+65 ℃, bağıl nem%85, atmosferik basınç 750 ± 30 mmhg |
| Hacim ve kilo | Kablo Arıza Test Cihazı 430*380*220mm-10kg; Nabız Kuplörü 430*380*220mm-10kg |
2. Kablo rotası izleyici (kablo yolu kapsamlı test cihazı) (xhgx507)
XHGX507 Yeraltı Kablo Boru bulucu esas olarak kablo hatası konumu, kablo tanımlama, kablo yolu ve derinlik ölçümü için kullanılır. Geçmişte sadece birkaç enstrüman seti ile gerçekleştirilebilecek görevleri tamamlayabilir.
Özellikler
- Büyük ekran LCD, sezgisel göstergelerle sinyal gücü görüntüler
- Açık grafik ekran ve güvenilir konumlandırma ile tamamen dijital tasarım
- Taşınabilir ve Hafif Tasarım
- Yerleşik şarj edilebilir pil
- Kablo döngüsü direncini ölçmek için yerleşik ohmmetre
- Yalıtım hatalarını topraklamak için 2MΩ'ya kadar tespit edebilir
- Gece operasyonu için arka ışık işlevi
3. Kablo hatası Pinpoint Bulucu (XHDD503C)
Kablo hatası konumu cihaz, güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Konumlandırma teknolojisini, yol destekli testleri ve diğer teknolojileri entegre ederek, kablo hatası konumunu verimli ve doğru bir şekilde tamamlamak için çoklu test modu ve zengin hızlı bilgiler sağlar.
Özellikler
- 5 inç dokunmatik parlaklık LCD, güneş ışığında görünürlük sağlar
- Akustik ve manyetik senkron konumlandırma teknolojisi
- Akustik ve manyetik sinyaller için ayarlanabilir kazanç değeri ve tetikleme değeri
- Çoklu filtreleme yöntemleriyle arka plan gürültü azaltma teknolojisi
- Yol sapma göstergesi
- Su geçirmez sınıf IP65
- Uzun bekleme süresine sahip yerleşik büyük kapasiteli lityum pil
4. XHHV535-4Z Taşınabilir Yüksek Voltaj Serpme Jeneratörü
Yüksek voltajlı darbe jeneratörü, endüstri standartlarına tam olarak uygundur ve esas olarak 35kV ve daha düşük voltaj seviyelerine sahip kabloların arıza testi sırasında darbe deşarjı için kullanılır. DC yüksek voltajlı kaynağı, enerji depolama kapasitörünü ve deşarj bilyası boşluğunu bir kompakt birime entegre eder.
Teknik parametreler
| Yüksek voltajı etkiler | 0 ～ 28kV |
| Yüksek voltaj kısmi basınç | 2.5 Seviye |
| Yerleşik kapasitör | 4μf |
| Deşarj gücü | 1568J |
| Hacim | 420l*325W*480H |
| Ağırlık | 40 kg'dan fazla değil |
