Tek bir cihazda hem rota izleme hem de arıza noktalama ihtiyacı duyan saha ekipleri için üretilmiştir. XHLJ504, ayrı yol izleyici ve noktalayıcı ünitelerin yerini alarak ekipman maliyetlerini, kamyon alanını ve ekip eğitim süresini azaltır. 500.000x sinyal yükseltme ve >10m tespit derinliği, kentsel, endüstriyel ve uzak saha ortamlarında güvenilir çalışma sağlar.
Çift Modlu Çalışma
Tek taşınabilir cihazda rota izleme ve arıza noktalama. Saniyeler içinde mod değiştirin — alet değiştirmeye gerek yok.
500.000x Büyütme
Ultra yüksek sinyal yükseltme, 10 metreden daha derine gömülü kablolardan gelen en zayıf elektromanyetik imzaları tespit eder.
Ultra Düşük Güç Tüketimi
10mA'nın altında boşta akım. Tek şarjla uzatılmış saha çalışması — tüm gün süren dağıtım bakım vardiyaları için kritik.
Filo Maliyet Verimliliği
Tek cihaz iki cihazın yerini alır. Dağıtım filosu yöneticileri için daha düşük tedarik, bakım ve eğitim maliyetleri.
Ürün Detayları
Çalışma prensibi

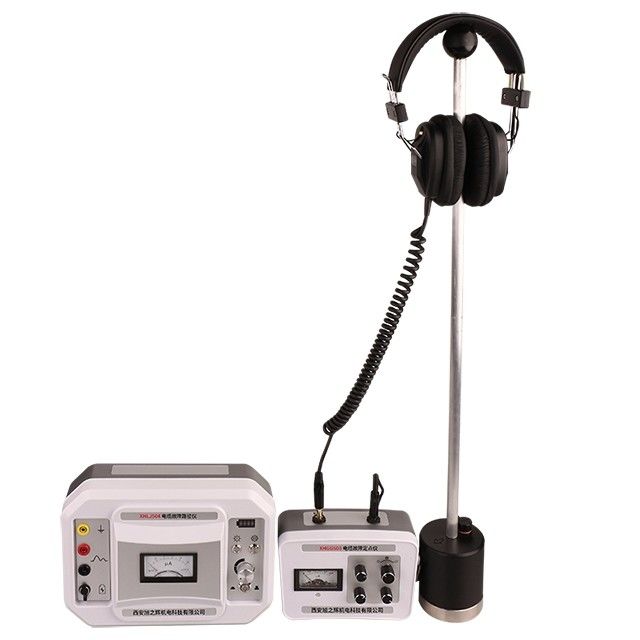

XHLJ504 kablo boru bulucu, gömülü kablo yollarını tespit etmek için gereken yüksek güçlü bir yol sinyal üreteci (verici) ve alıcıdan oluşur.
Kablo yolu ölçüm cihazının temel prensibi, test edilen kabloya bir yol darbe sinyali girmek için bir yol sinyal üreteci (yani, yol ölçer sinyal iletim ana bilgisayarı) kullanmak, böylece elektromanyetik dalgalar üretmek ve ardından bunları bir prob ile almak ve alıcının alınan sinyali yükseltmesidir. İşlemden sonra, çıktı kulaklığa ve işaretçi ölçere gönderilir.
Bu kablo rota izleyici, kulaklıktaki ses zirvelerine, ses vadilerine ve işaretçi ölçerin sapma derecesine göre kablonun gömülü yolunu ve derinliğini belirler.
Çok Fonksiyonlu
Kablo yolu alıcısı, problar ve kulaklıklar vb. ile birlikte kullanılır ve bir kablo arıza noktalayıcı olarak kullanılabilir.
Teknik Parametreler
Verici
|
Çıkış sinyali
|
15kHz aralıklı
|
|
Çıkış gücü
|
100W
|
|
Çıkış akımı
|
0~2A
|
|
Çalışma gücü
|
220V (1±10%) 50Hz (1±5%);
|
|
Büyütme
|
500.000 kat
|
|
Tespit doğruluğu
|
±0.2m
|
|
Çıkış empedansı
|
350Ω
|
|
Çalışma güç kaynağı
|
iki standart 9V pil
|
|
Boşta akım
|
<10mA
|
Özellikler
1. Geleneksel elektromanyetik indüksiyon prensibini kullanarak, güçlü parazit önleme yeteneği.
2. Aşırı akım ve kısa devre koruma fonksiyonları ile güvenli ve güvenilirdir.
3. Yüksek güçlü çıkış, kablo uzunluğu ile sınırlı değildir, açık devre de bir yol bulabilir.
4. Çıkış kademesiz olarak ayarlanabilir, çeşitli test alanları için uygundur, güçlü uyum yeteneği ile.
5. Süper güçlü büyütme, tespit derinliği 10 metreden fazladır.
6. Ultra düşük güç tüketimi tasarımı, boşta akım 10mA'dan azdır.
7. Analog ölçüm cihazı tasarımı, sinyal gücü ve eğilimi bir bakışta nettir.
8. Sıfır seviyesi keyfi olarak ayarlanabilir, her türlü güçlü ve zayıf sahne için uygundur.
Paket listesi
Saha testi
Bakım filonuz için XHLJ504 ile ilgileniyor musunuz? Toplu fiyatlandırma, teknik veri sayfaları ve yerinde demo düzenlemeleri için bizimle iletişime geçin.
Sıkça Sorulan Sorular
S: Çift modlu tespitin (yol izleme + arıza noktalama) avantajı nedir?
Çift modlu çalışma, iki yerine bir cihaz taşımanız anlamına gelir. İlk olarak, kablo rotasını bulmak ve haritalamak için yol izleme modunu kullanın. Ardından, o rota boyunca kesin arıza konumunu bulmak için arıza noktalama moduna geçin. Bu entegre iş akışı zaman kazandırır, ekipman yükünü azaltır ve saha operasyonları sırasında ayrı cihazlar arasında geçiş yapma ihtiyacını ortadan kaldırır.
S: Bu cihazla ne tür kablo arızaları tespit edilebilir?
XHLJ504, akustik-manyetik senkronizasyon kullanarak düşük dirençli arızaları (yaklaşık 20kΩ altındaki kısa devreler, toprak arızaları), açık devre arızalarını ve yüksek dirençli kaçak arızalarını tespit edebilir. Her arıza türü için, ilk teşhis sırasında belirlenen arıza özelliklerine göre uygun tespit yöntemi ve verici çıkış ayarı seçilmelidir.
S: Cihaz ıslak veya su basmış kablo hendeklerinde nasıl performans gösterir?
XHLJ504, IP65 dereceli çok katmanlı fiziksel izolasyon sensörü ile zorlu saha koşulları için derecelendirilmiştir. Islak ortamlarda güvenilir bir şekilde çalışır, ancak hendeklerdeki durgun su sinyal yayılımını etkileyebilir. Su basmış koşullar için, akustik-manyetik senkronizasyon yöntemi, manyetik kanal sudan etkilenmediği için saf akustik tespitten daha güvenilir sonuçlar verir.
S: Tipik bir arıza konumu belirleme işlemi ne kadar sürer?
Tipik bir iş akışı: rota izleme (500m bölüm için 15-30 dakika), TDR veya köprü yöntemiyle arıza ön belirleme (10-20 dakika) ve noktalama (arıza türüne, derinliğine ve toprak koşullarına bağlı olarak 15-45 dakika). Deneyimle, çoğu tek arıza konumu, sahaya varıştan kazı noktasını işaretlemeye kadar 60-90 dakika içinde tamamlanabilir.
S: Ne kadar garanti ve destek sağlanmaktadır?
Üretim hatalarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO sertifikalı. Tam kit, çift modlu yol izleyici/noktalayıcı, sinyal verici, akustik-manyetik prob, bağlantı kabloları, kulaklıklar, şarj edilebilir piller, şarj cihazı, kullanım kılavuzu ve sağlam bir saha taşıma çantası içerir.
