Kablo Hata Denetleyicisi Madencilik / İnşaat Alanları / Tarımdaki Yeraltı Kablo Hatalarını Kesin Bir şekilde Bulur

Açıklama:

Düşük voltajlı gizli kablo test cihazı, elektrik, yayın, posta ve telekomünikasyon departmanları, sanayi ve madencilik departmanları tarafından kullanılan özel bir araçtır.ve kırsal alanlarda yeraltı kabloları bulmak için, doğrudan gömülü zırhlı kablo hatları ve yeraltı hatları da dahil olmak üzere yeraltı hattının yönünü, daha doğru yeraltı konumunu, temel gömülü derinliği,ve çeşitli toprak sızıntı hataları, kırık çekirdek hatları, pirinç tarlalarının altında hatlar, çimento yolları, tuğla ve taşlar, asfalt yollar ve binaların duvarlarındaki hatlar dahil.Su geçirmez hatlar ve yer üzerinde kullanılan kablolar tüm uygun yöntemler ile bu cihazı kullanarak tespit edilebilir.

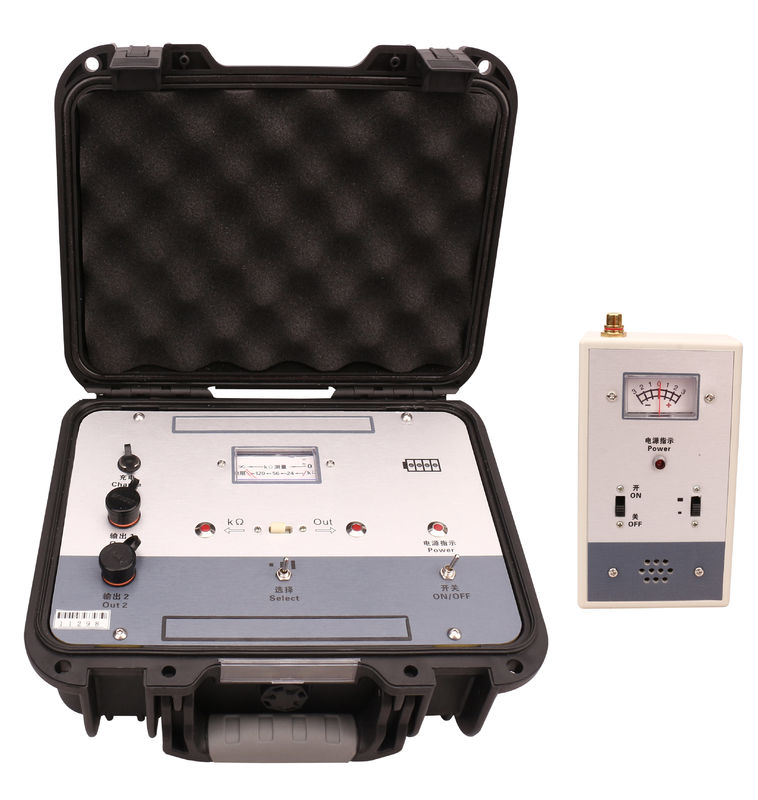

Hata dedektörü bir sinyal verici, bir sinyal alıcısı, bir prob, bir fiş ve diğer parçalardan oluşur.Yapısı makul ve görünüşü güzelEnstrümanın avantajları yüksek hassasiyet, ses ölçerinin sinkronizasyonunun güçlü müdahale karşıtı yeteneği, kullanımı ve taşınmasıdır.ve hızlı ve doğru hata noktası konumAlıcı ve ses sayıcısı yüksek ve düşük hassasiyet ayarlarıyla senkronize edilir. İletici çıkış göstergesi ve KΩ ölçüm fonksiyonu ile donatılmıştır.devrenin sürekliliğini kontrol etmek için multimetre veya megohmmetreyi değiştirebilir, bağlantıyı kesmek ve karıştırmak, toprak sızıntı direncinin büyüklüğünü ölçmek ve hatanın doğasını doğrudan belirlemek.tespit yöntemini ve işlevini genişletiyor.

Ana teknik performans:

1Göndericiler Göndericiler paneli "güç anahtarı", "güç göstergesi", "çıkış" ile donatılmıştır.Seçim", "yüksek, orta, düşük"; "çıkış göstergesi" ve "KΩ ölçümü" anahtarları ve gösterge ışığı anahtar pozisyonunu gösterir."output·KΩ ölçümü" bir çıkış terminalini paylaşıyor, "output·indication" ve "KΩ measurement" düğmeleri ile açılır; "output 2" çıkış terminalı ayarlanır; metrekare baş çıkış ve KΩ direnç değerini gösterir.Hatın açık olup olmadığını kontrol edebilir., kapat, karıştır ve toprak sızıntı direnci boyutunu ölç.

1.1 Çıkış sinyali şekli: impuls dönemi 1.34± 0.15mS. Genişliği 0.2± 0.1mS aralıklı periyot 1.8 ± 1S.

1.2 Çıktı voltajı: Puls dönemi Yüksek yüksek aralığı 1000V'den, orta aralığı 60V'den ve düşük aralığı 30V'den büyüktür.

1.3 KΩ ölçümü yan hattın açık, kapalı, karışık sızıntı grubunun boyutunu kontrol edebilir, hatanın doğasını belirleyebilir.

1.4 "Geliş 2"in çıkış terminalı 1-5A'lık bir zirve akımı çıkarabilir.

1.5 Çıkış gücü: Darbe gücü 2.5W'den büyüktür (yüksek seviye yük direnci 80KΩ olduğunda).

1.6 Güç kaynağı: 8.4 V.

2Alıcı (signal alıcı)

Güç anahtarı, güç göstergesi, "yüksek vites" ve "düşük vites" ile

Değiştirici; sayaç üzerinde bir sinyal olduğunda, pozitif veya negatif yönü gösterir; üst tarafta bir giriş terminali vardır,her biri sondaya veya çubuk soketine yerleştirilebilir.

2.1 Alınan sinyal biçimi: 1.36 0.15mS dürtük süresi, 0.2 0.1mS genişliği, 1.8 1S aralıklı süresi.

2.2 Güç kaynağı: 6V (4 AA pil)

3Hata tespit aralığı ve tespit doğruluğu

3.1 Algılama uzunluğu 3km, gömme derinliği 2m, yere kısa devre ve sızıntı hatasının sızıntı direnci 500kΩ'dan az olduğunda,Interpolasyon konumlandırma hatası 0'dan küçüktür..2m.

3.2 1 km uzunluğunda ve 2 m derinliğinde yeraltı kablosunda yerleştirme hatası tespit edildiğinde, konumlandırma hatası 0,4 m'den daha az olmalıdır.

3.3 2-3 metre derinliğe gömülmüş hatlar için gerçek algılama uzunluğu 1-5km'den fazla olabilir.

Dört.Karışıklık karşıtı performans:Alınan sinyal açık ve 220 kV hatları altında yeraltı tel hatlarını tespit edebilir.

5.Araç çalışma koşulları:Bu enstrüman, -15°C çevre sıcaklığı ve 86-108Kpa atmosfer basıncı olan bir ortamda sürekli çalışabilir.

Paket listesi
