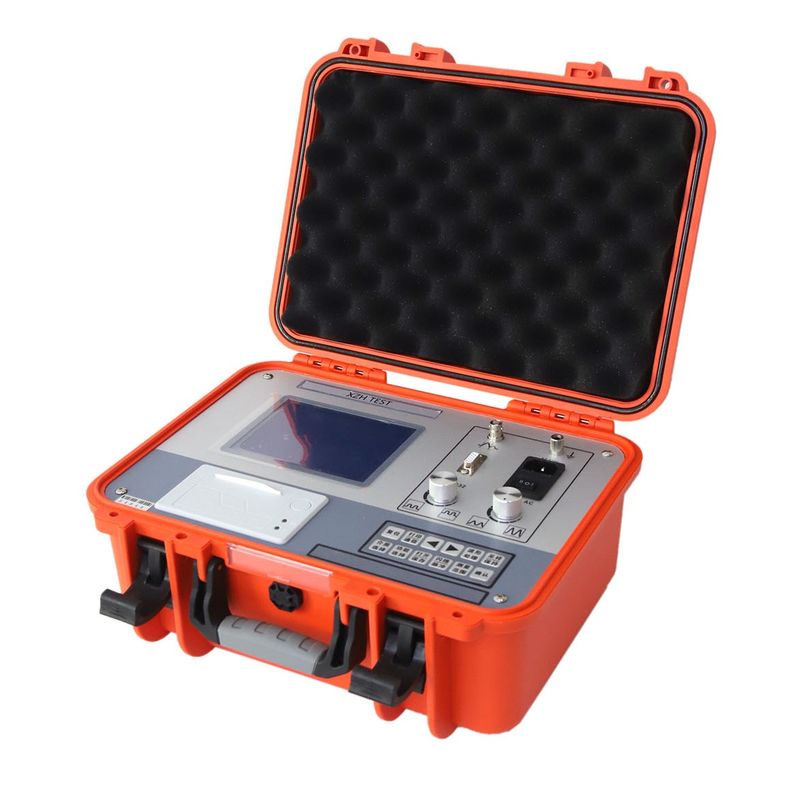

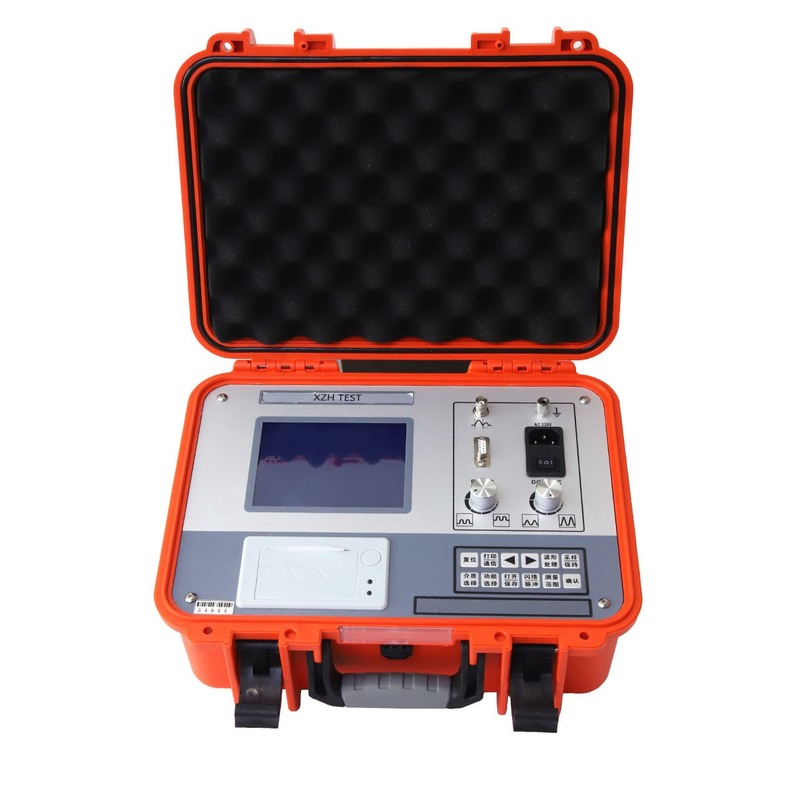

Kablo Arıza Test Cihazı | TDR Kablo Arıza Konum Belirleyici | XHGG501B
Ürün Açıklaması
Kablo arıza test cihazı, güç kablolarındaki arıza durumunu ve arıza mesafesini ölçmek ve analiz etmek için kullanılan özel bir cihazdır. Modern elektronik teknolojisini benimser, sinyal filtreleme, toplama, veri işleme, grafik görüntüleme ve grafik analizi gerçekleştirir ve kablo hızı ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testi ve empedans testi tamamlanabilir.
Bu kablo arıza test cihazı, çeşitli malzemeler, farklı kesitler ve farklı dielektrikler için güç kabloları, eş eksenli kablolar, sokak lambası kabloları, gömülü kablolar vb. düşük empedans, kısa devre, açık devre ve kırık devre arızaları için uygundur. Ayrıca yüksek kaçak ve darbe yüksek empedans arızaları için de uygundur. Teknik parametreleri, DL/T 849.1 (Güç Ekipmanları Özel Test Cihazları Genel Teknik Koşulları Bölüm 1: Kablo Arıza Darbe Test Cihazı) ve JJF1042 (Kablo Arıza Test Cihazı Kalibrasyon Yönetmeliği) standart gereksinimlerini karşılar.
Uygulama ve Hedef KitleÖzellikle elektrik tedarik büroları, elektrik şebekesi bakım departmanları, güç inşaat ve kurulum şirketleri, havaalanı ve liman tesisleri elektrik ekipleri ile kimya ve tekstil fabrikası bakım departmanları için tasarlanmıştır, 32 kilometreye kadar güç kablolarındaki düşük empedans, açık devre, kırık devre, yüksek empedans kaçak ve darbe arızalarını önceden konumlandırmak için kullanılır.
Ürün Özellikleri
Endüstriyel sınıf 5.7 inç çift renkli ekran, dalga formu ve menü ekranı nettir;
Tek çipli entegre kontrol, düğme işlemi, güçlü anti-parazit özelliği;
Mesafe ölçümü, hız ölçümü ve empedans ölçümü gibi işlevlere sahiptir;
Ana makineye entegre mini yazıcı, test dalga formunu ve test raporunu istediğiniz zaman yazdırabilir;
Tam otomatik sürekli örnekleme, dalga formu yakalama doğru ve zamanındadır;
Düşük voltaj darbe örnekleme yöntemi ve darbe örnekleme yöntemi kullanılır;
Dahili büyük kapasiteli pil paketi, kullanımı kolaydır;
IP54'ten düşük olmayan koruma sınıfına sahip koruyucu dış kabuk kullanılır.
Teknik Parametreler
| Menzil |
Şartname |
| Örnekleme Frekansı |
100MHz |
| Düşük Voltaj Darbe Genliği |
35V |
| Darbe Genişliği |
0.2μs/2μs |
| Minimum Çözünürlük |
1.0m |
| Test Kör Bölgesi |
≤35m |
| Ölçüm Mesafesi Menzili |
≥32km |
| Ölçüm Hatası |
≤±(0.5%×L+1m), burada L kablo uzunluğudur |
| İletişim Arayüzü |
RS232 |
| Güç Modeli |
Şarj Voltajı: AC110V~240V, 50Hz/60Hz |
| Pil |
Dahili 5200mAh Lityum Pil |
| Çalışma Koşulları |
-20~+65℃, Bağıl Nem ≤%90 |
| Hacim |
358Uzun×284Geniş×168Yüksek |
| Ağırlık |
4.6kg |
| Uyumluluk |
DL/T 849.1, JJF1042 |
Uygulama Senaryosu
| Uygulama Senaryosu |
Klasik Uygulama |
| Güç Kaynağı Ağı |
Şehir dağıtım kablolarındaki düşük empedans, açık devre, kırık devre ve yüksek empedans kaçak arızalarının konumlandırılması |
| Güç İnşaat ve Kurulum Şirketleri |
Yeni döşenen kabloların test ve kabulünden önce TDR arıza testi yapılır |
| Havaalanı ve Liman Tesisleri |
Havaalanı aydınlatma ve liman güç kablolarında arıza testi yapılır, duruş süresini en aza indirir |
| Kimya ve Tekstil Fabrikası |
Aşındırıcı, nemli ve elektromanyetik gürültülü endüstriyel ortamlarda kablo arızalarını konumlandırır |
XHGG501B, düşük voltaj darbe yöntemini ve yüksek voltaj darbe yöntemini 4.6kg'lık taşınabilir bir cihazda birleştirir, saha mühendislerinin hassas konumlandırmadan önce kaba arıza konumlandırmasını hızlı ve doğru bir şekilde tamamlamasına yardımcı olabilir.
Ürün Detayları
| Özellik |
Değer |
| Marka Adı |
XZH Test |
| Model Numarası |
XHGG501B |
| Menşe Yeri |
Çin, Shaanxi |
| Sertifika |
ISO9001/ ISO14001/OHSAS18001 |
| Minimum Sipariş Miktarı |
1 |
| Paketleme Detayları |
Ahşap Kutu Paketleme |
| Teslim Süresi |
7-10 Gün |
| Ödeme Koşulları |
TT |
| Tedarik Yeteneği |
Ayda 500 Adet |
Sıkça Sorulan Sorular
S1: Bu kablo arıza test cihazı hangi kullanıcılar için tasarlanmıştır?
Elektrik tedarik büroları, elektrik şebekesi bakım departmanları, güç inşaat ve kurulum şirketleri, havaalanı ve liman tesisleri elektrik ekipleri ile kimya ve tekstil fabrikası bakım birimleri gibi saha güç kablosu arıza testi için tasarlanmıştır.
S2: XHGG501B hangi tür kablo arızalarını tespit edebilir?
Çeşitli malzemelerdeki güç kabloları, eş eksenli kablolar, sokak lambası kabloları ve gömülü kabloların düşük empedans, kısa devre, açık devre ve kırık devre arızaları için uygundur. Ayrıca yüksek kaçaklı yüksek empedans ve darbe yüksek empedans arızaları için de uygundur. Düşük voltaj darbe yöntemi ve yüksek voltaj darbe yöntemi ile test edilebilir.
S3: XHGG501B'nin ana teknik özellikleri nelerdir?
100MHz örnekleme frekansı, 35V düşük voltaj darbe genliği, 0.2μs/2μs darbe genişliği, 1.0m minimum çözünürlük, ≤35m test kör bölgesi, ≥32km ölçüm mesafesi menzili ve ≤±(0.5%×L+1m) ölçüm hatasına sahiptir.
S4: XHGG501B hangi standartlara uygundur?
Teknik parametreleri, DL/T 849.1 (Güç Ekipmanları Özel Test Cihazları Genel Teknik Koşulları Bölüm 1: Kablo Arıza Darbe Test Cihazı) ve JJF1042 (Kablo Arıza Test Cihazı Kalibrasyon Yönetmeliği) standart gereksinimlerini karşılar ve IP54'ten düşük olmayan koruma sınıfına sahip dış kabuk kullanır.
S5: Teslimat paketi neleri içerir? Ticaret şartları nelerdir?
Teslimat içeriği şunları içerir: Mini yazıcılı kablo arıza test cihazı ana makinesi, düşük voltaj örnekleme kablosu (tek Q hattı), yüksek voltaj örnekleme kablosu (çift Q hattı), örnekleyici, güç kablosu, sigorta teli ve isteğe bağlı toprak kablosu. Minimum sipariş miktarı 1 settir, ahşap kutu ile paketlenir, teslim süresi 7-10 gündür, TT ödemesini destekler, aylık tedarik kapasitesi 500 settir.
