Transformörün iç hatasının doğru teşhisi, sarma deformasyon testi

Sıfırlama Frekansı Yanıt Analizörü XHBX1501

Açıklama

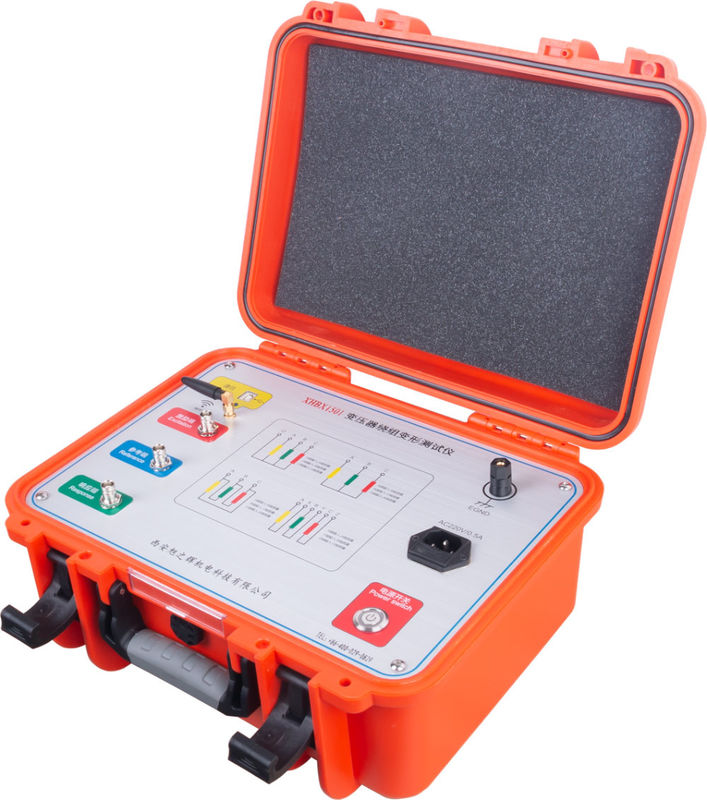

XHBX1501 transformatör sarmaşının deformasyon testi (frekans yanıt yöntemi) 6KV ve üstü güç transformatörlerini ve diğer özel amaçlı transformatörleri test etmek için kullanılır.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Bu, transformatörün her bir sargısının amplitud-frekans tepkisi özelliklerini tespit etmek ve tespit sonuçlarını dikey veya yatay olarak karşılaştırmaktır.Amplituda frekans yanıt özelliğinin değişim derecesi, transformatör sargısında oluşabilecek deformasyonu belirler..

XHBX1501 transformatör sarmaşının deformasyon denetleyicisi (frekans yanıt yöntemi) bir ölçüm bölümünden ve bir analiz yazılım bölümünden oluşur.Ölçüm kısmı, sinyal üretimi ve sinyal ölçümünden oluşan bir kara kutu.Analiz kısmı bir dizüstü bilgisayar tarafından tamamlanır ve ölçüm kısmı USB veya ağ yoluyla dizüstü bilgisayara bağlanır.

Ana özellikleri

1Kontrolü yüksek hızlı, yüksek entegrasyonlu mikroprosesör kullanıyor.

2Bilgisayar ve alet arasındaki iletişim USB bağlantısı.

3Kablosuz Bluetooth bağlantısı (ifadesi) dizüstü bilgisayar ve enstrüman arasındaki iletişim için.

4DDS özel dijital yüksek hızlı frekans süpürme teknolojisini (ABD) kullanan donanım hareketi, bükülme, yer değiştirme, eğim,Dönüşler arası kısa devre deformasyonu ve fazdan fazaya temas kısa devre.

5Yüksek hızlı çift kanal 16 bit A / D örnekleme (tap-değiştiricisini değiştirmek için saha testi, dalga şekli eğrisi açık bir değişiklik göstermektedir).

6Sinyal çıkış amplitudunun yazılım ayarlaması, maksimum amplitudunun zirvesi ± 10V'dir.

7Bilgisayar otomatik olarak test sonuçlarını analiz edecek ve e- belgeleri oluşturacak (Word)

8Enstrüman doğrusal süpürme frekansı ölçüm ve segmentli süpürme frekansı ölçüm çift ölçüm sistemi fonksiyonlarına sahiptir.Güncel iç iki teknik tür ölçüm modlarıyla uyumludur.

9Amplituda frekans özelliği, amplituda frekans özelliği test cihazının ulusal teknik göstergelerine uygun.Absissada (frekans) iki tür doğrusal indeksleme ve logaritmik indeksleme vardırBu nedenle, basılı eğri bir doğrusal indeksleme eğri veya bir logaritmik indeksleme eğri olabilir ve kullanıcı gerçek ihtiyaçlara göre seçebilir.

10Bulma verileri için otomatik veri analizi sistemi.

A, B ve C fazları arasındaki sarma benzerliklerinin yatay karşılaştırması,

Analiz sonuçları şunlardır:

1 tutarlılığı çok iyi

2 iyi tutarlılık

3 zayıf tutarlılık

4 tutarlılığı çok düşüktür.

Uzunluk karşılaştırması A-A, B-B, C-C, sarma deformasyonunu karşılaştırmak için orijinal verileri ve aynı fazdaki mevcut verileri alın.

Analiz sonuçları şunlardır:

1 normal sarma

2 hafif deformasyon

3 orta derecede deformasyon

4 ağır deformasyon

11. Kaydetmek ve yazdırmak için otomatik olarak Word e-belgeleri oluşturabilir.

12Enstrüman, güç standardı DL/T911-2004'ün teknik gereksinimlerini tam olarak karşılar.

Düşük voltajBüyüklük - frekans eğrisi

Yüksek voltajBüyüklük - frekans eğrisi
