Ürün Tanımı25 kg ultra hafif

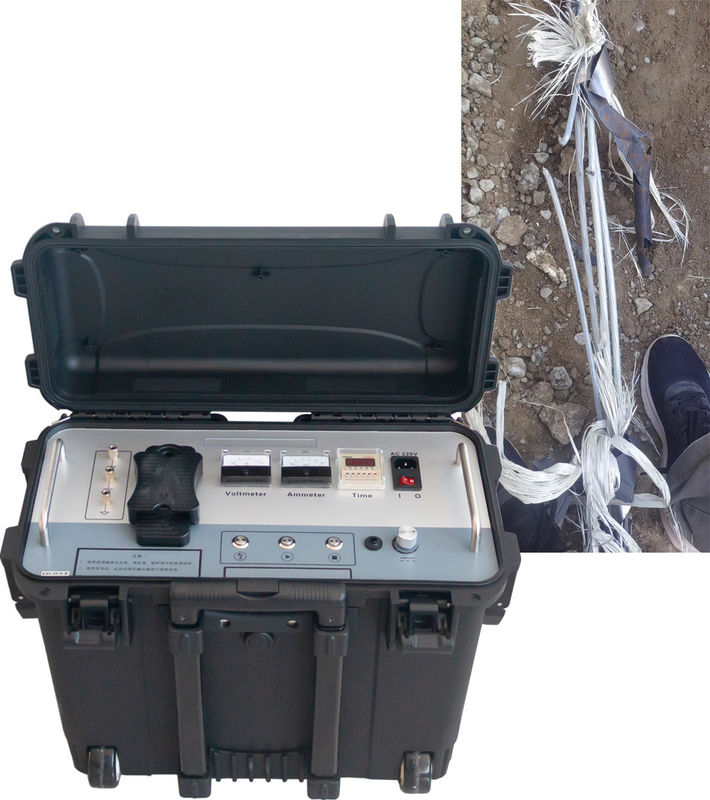

BuXHHV535-2Lultra hafif taşınabilir DC yüksek voltajlı dalgalanma jeneratörüdür1225J boşaltma enerjisiYeraltı güç kablosunun arıza yeri ve DC testine dayanabilmesi için 35kV'ye kadar.25 kg, XHHV535 serisinin en hafif birimi olup, öncelik veren saha mühendisleri için ideal bir seçimdir.Maksimum taşınabilirlikyeteneklerini feda etmeden.
Bir DC yüksek voltaj kaynağı entegre,2μF enerji depolama kapasitörü, ve yüksek voltajlı boşaltma topu boşluğu tek bir kompakt şasiye, XHHV535-2L tamamen geleneksel test transformatörlerini, işleme kutularını,ve impuls enerji depolama kondansatörleri ağırlığıToplam 100 kilogramKısa devreye karşı çıkış tasarımı, normal çalışmaya devam ederken yüksek voltaj çıkışının doğrudan yere kısa devreye girmesine izin verir.DL/T846-2016veDL/T474-2017.
Temel Özellikler
- OtomatikAşırı akım, aşırı gerilim ve aşırı sıcaklıkkoruma
- DC gerilimine dayanırveİnsansız boşaltmaÇift modlu çalışma
- Yüksek voltajlı darbe çıkışı:Tekdüze ve kontrol edilebilir
- Süper kısa devre koruması: yüksek voltajlı çıkış doğrudan yere kısa devreye girebilir ve çalışmaya devam edebilir
- Çift 1,5 seviye gösterge ölçerAkım ve voltaj için tam boşaltma döngüsünün gerçek zamanlı izlenmesi için
- Yüksek voltajlı yan voltaj ölçümüGerçek zamanlı doğruluk için
- Sıfır başlatma koruması: Potansiyometre, güvenli bir işletim için sıfıra döner
- Eşsiz yüksek gerilim ölçüm tasarımı: voltmeter gösterirgerçek zamanlı kondansör voltajıDurmuş durumda bile
- Düzenlenebilir boşaltma aralıklarıhata tespiti sırasında akustik-manetik senkronizasyon için
- UyumluDL/T846-2016veDL/T474-2017
Teknik parametreler
| Çarpışma Yüksek Voltaj |
0~35kV (öntanımlı 0~32kV) |
| Yanma Voltajı |
0~32kV |
| Dahili Kondensatör |
2μF |
| Çıkarma Enerjisi |
0~1225J (öntanımlı 0~1024J) |
| Çıktı Voltaj Polaritesi |
Negatif kutupluk |
| Kısa devre akımı |
0 ~ 320mA |
| Çarpışma Gücü |
400W |
| Yüksek Voltaj Doğruluğu |
1.5 seviye |
| Aşırı sıcaklık koruması |
65°C |
| Aşırı akım koruması |
8mA (>4S) yüksek voltaj tarafı |
| Ağırlık |
25 kg'dan fazla değil |
| Boyutları |
540L x 310W x 460H mm |
| Güç kaynağı |
AC220V±10%, 50Hz±1Hz (60Hz özelleştirilebilir) |
| Çevre sıcaklığı |
-25 ~ +65°C |
Sistem Bileşenleri
| Bileşen |
Qty |
Açıklama |
| Ev sahibi birim |
1 |
Entegre DC yüksek voltajlı dalgalanma jeneratörü |
| Yüksek Voltajlı Çıkış Kablosu |
1 |
Test edilen kablo çekirdeğine makineyi bağlar |
| Toprak tel |
1 |
4 mm2 alet zemini + 2,5 mm2 boşaltma çubuğu zemini |
| Güç Kablosu |
1 |
AC220V cihaz güç kablosu |
| Sigorta |
5 |
AC220V güç sistemi için yedek sigortalar |
| Serbestleme çubuğu |
1 |
DC akım sınırlama / kısa devre boşaltması |
Hedef Uygulamalar
XHHV535-2L özel olaraksaha hizmetleri teknisyenleri,bağımsız kablo test işverenleri, veUygulama bakım ekipleriSadece 25 kg'lık bir taşınabilir dalgalanma jeneratörüne ihtiyaç duyan ve kaldırma ekipmanı olmadan yerler arasında taşınabilen bir kişi.Tek operatör taşımacılığıDüşük voltajlı dağıtım kablosunun arıza yerini bulmak, yeni kablo tesisatlarının devreye girme testleri için idealdir.ve planlı önleyici bakım programları hızlı dağıtım ve minimum lojistik ayak izi kritik olduğunda.
Sıkça Sorulan Sorular
S: Kablo hatası tespitinde yüksek voltajlı dalgalanma jeneratörü nasıl çalışır?
Fırtına jeneratörü hatalı kabloya yüksek enerjili bir darbeler salır ve hata noktasında kontrol edilen yüksek voltajlı bir yay yaratır.Bu yay hem bir akustik sinyal (yer mikrofonları tarafından algılanan yüksek gürültü sesi) hem de bir elektromanyetik darbeler (indüktif bir alıcı tarafından algılanan) üretirAkustik ve elektromanyetik sinyallerin varış zamanlarını birleştirerek, operatörler, akustik-manetik senkronizasyon olarak bilinen bir teknikle hassas bir hata konumunu belirleyebilirler.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar için (1kV'ye kadar) 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları için (6-15kV),16kV aralığı uygunYüksek voltajlı iletim kabloları için (35kV ve üstü), 32kV aralığını kullanın.Her zaman kablo üreticisinin en yüksek test voltajı özelliklerine bakın ve yüksek voltajlı çalışma sırasında tüm güvenlik açıklarının korunmasını sağlayın..
S: Aşırı basınçlı jeneratör çalışması sırasında hangi güvenlik önlemlerine uymak gerekir?
Yüksek voltajlı dalgalanma jeneratörü testi, sıkı güvenlik protokollerini gerektirir. Kabloyu her zaman tam olarak devre dışı bırakıldığını ve bağlantıdan önce tüm güç kaynaklarından izole edildiğini kontrol edin.Uyarı işaretleriyle test bölgesinin etrafında en az 5 metrelik bir güvenlik çevresini oluşturun.. Tüm personel, yaylı kıyafetler, HV yalıtım eldivenleri ve dielektrik üst ayakkabılar da dahil olmak üzere uygun PPE giymek zorundadır.acil duraklama, ve sıfır voltajlı kilitleme, ek koruma katmanları sağlar, ancak hiçbir zaman uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitte birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder.864J1024J) başlangıç hata doğrulama ve aşırı enerji kablo hasarını kötüleştirebilir yüksek dirençli hataları bulmak için idealdir.Orta enerji (1225J ̇2048J) çoğu rutin hata tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J +) çok uzun kablolar, derin gömülme senaryoları,veya tespit edilebilir bir akustik imza üretmek için daha güçlü bir yay üretimi gerektiren yüksek impedans hatalarıÜç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına eşleştirmelerini sağlar.
S: Bu dalgalanma jeneratörü ile birlikte hangi garanti ve destek sağlanıyor?
Hayat boyu teknik destek ile üretim kusurlarına karşı 12 aylık standart garanti. CE ve ISO 9001:2015 sertifikalı. Her birime dalgalanma jeneratörü, HV çıkış kablosu, toprak kablosu,Serbestleme çubuğu, kullanıcı kılavuzu ve dayanıklı bir taşıma kesi. Yerel montaj, devreye girme ve operatör güvenlik eğitimi talep üzerine mevcuttur.ve HV diyotları hızlı bir şekilde değiştirmek için stoklanmıştır..
