Ürün Açıklaması

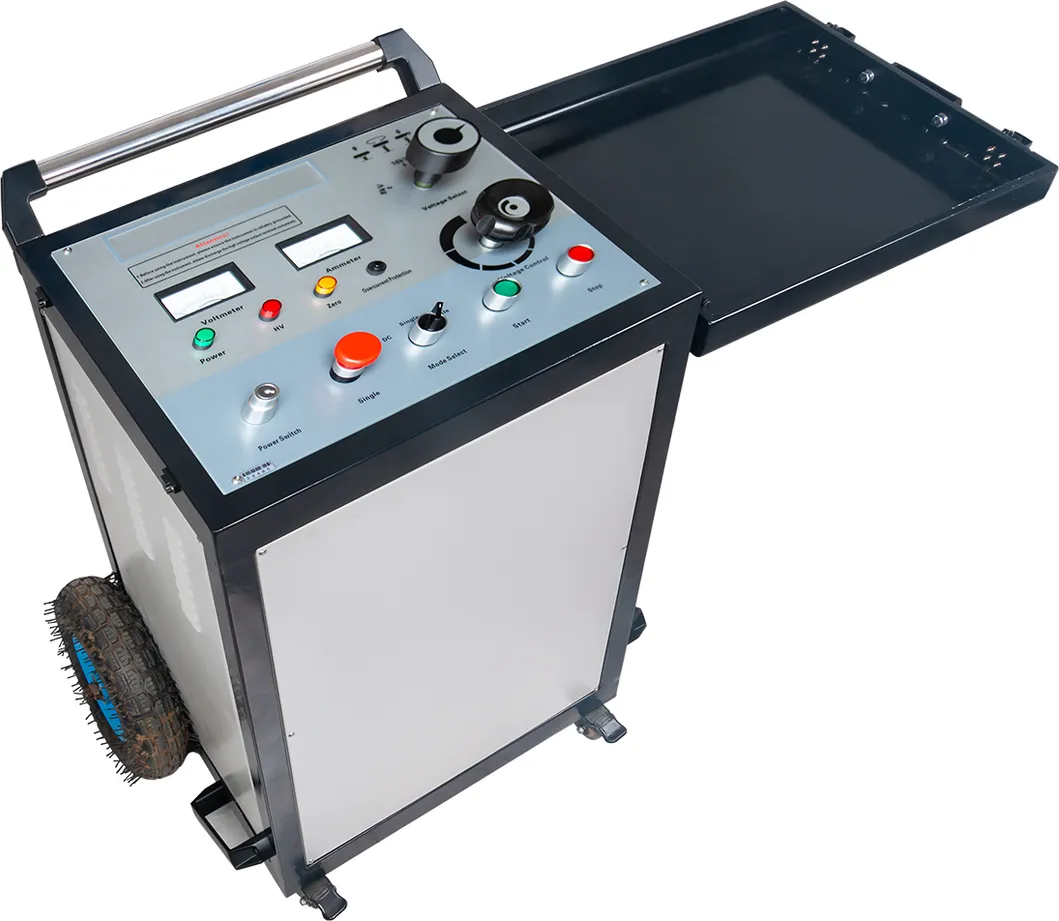

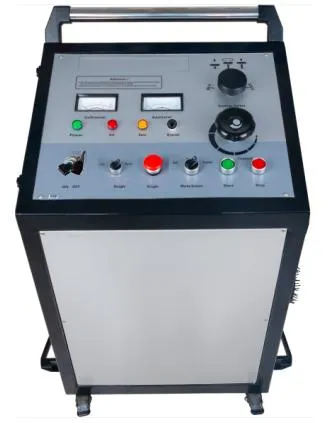

XHHV535-4TS yüksek voltaj darbe jeneratörü düşük ve yüksek voltajlı kablo arıza testinde darbe deşarjı ve dayanım gerilimi testi için kullanılabilir. Yüksek hassasiyetli test kablosu arıza örnekleme dalga formu modülü ve küçük transformatör dahili olarak monte edilmiştir, bu da darbeden zarar görmeme etkisini gerçekten sağlayabilir ve ayrıca otomatik zamanlama darbesi, manuel darbe ve dayanım gerilimi testi işlevlerine sahiptir.
Bu cihaz, yüksek voltajlı bir DC kaynağını, bir enerji depolama kapasitörünü, bir deşarj topu cihazını, bir otomatik deşarj cihazını ve bir voltaj seviyesi anahtarlama cihazını bir araba tipi üst düzey deneysel cihaza entegre eder. Bir araba tipi üst düzey deneysel cihazdır. Ekipman, geleneksel deneysel cihazların kullanım kolaylığı, taşınabilirliği, güvenliği ve güvenilirliği sorunlarını tamamen çözmektedir.
XHHV535-4TS araba tipi yüksek voltaj darbe jeneratörü kullanıldığında, fonksiyon anahtarını seçtikten sonra, yüksek voltaj yükseltme çalışması yapmak için başlat düğmesine basın. Kullanımdan sonra, durdur düğmesine basın ve dahili sistem biriktiricide kalan yüksek voltajı otomatik olarak serbest bırakacaktır.
Yüksek voltaj dalgalanma jeneratörü ayrıca, cihazın çalışmasını daha güvenli ve güvenilir hale getirebilen sıfır başlatma koruması işlevine sahiptir. Yüksek voltaj çıkışının doğrudan toprağa çalışmasını sağlayabilen süper kısa devre koruma işlevine sahiptir. Üç vitesli voltaj aralığı ve kapasitans kapasitesi anahtarlama işlevi ile kullanıcılar, farklı kablo voltaj ihtiyaçlarına göre farklı ekipman voltaj adaptasyon viteslerini seçebilir, bu da test sürecini kolaylaştırır.
Ürün Parametreleri
| Darbe yüksek voltajı | 0~32kV, 0~16kV, 0~8kV üç vites ayarı |
|---|
| Yüksek voltaj kısmi basıncı | 1.5 seviye |
|---|
| Dahili kapasitör | 4μF/32kV, 16μF/16kV, 64μF/8kV Ayarlanabilir üç hızlı ayar |
|---|
| Deşarj gücü | her ikisi de 2048J |
|---|
| Darbe gücü | 2KVA |
|---|
| Çıkış voltajı polaritesi | negatif polarite |
|---|
| Darbe süresi | otomatik darbe için yaklaşık 5 saniye, manuel darbe için keyfi kontrol süresi |
|---|
| Aşırı sıcaklık koruması | 85ºC |
|---|
| Güç kaynağı | AC220V±10%, 50Hz±2Hz (60Hz özelleştirilebilir) |
|---|
| Ortam sıcaklığı | -20~+50ºC |
|---|
▎Sıkça Sorulan Sorular
S: Bir yüksek voltaj dalgalanma jeneratörü kablo arıza tespitinde nasıl çalışır?
Dalgalanma jeneratörü, arızalı kabloya yüksek enerjili bir darbe deşarj ederek, arıza noktasında kontrollü bir yüksek voltaj arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilen yüksek sesli bir vurma sesi) hem de bir elektromanyetik darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle tam arıza konumunu hassas bir şekilde belirleyebilir.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek voltajlı iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test voltajı spesifikasyonlarına başvurun ve yüksek voltajlı çalışma sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Dalgalanma jeneratörü çalışması sırasında hangi güvenlik önlemleri alınmalıdır?
Yüksek voltaj dalgalanma jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlamadan önce kablonun tamamen enerjisiz olduğundan ve tüm güç kaynaklarından izole edildiğinden her zaman emin olun. Uyarı işaretleriyle test bölgesi etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtım eldivenleri ve dielektrik galoşlar dahil olmak üzere uygun KKD giymelidir. Entegre güvenlik özellikleri - güç kapalıyken otomatik deşarj, acil durdurma ve sıfır voltaj kilidi - ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), kablo hasarını kötüleştirebilecek aşırı enerjinin olduğu yüksek dirençli arızaların ilk onaylanması ve konumlandırılması için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza konumlandırması için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına uyarlamasına olanak tanır.
S: Bu dalgalanma jeneratörü ile birlikte hangi garanti ve destek dahildir?
Üretim kusurlarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite, dalgalanma jeneratörü, HV çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve güvenli taşıma için kilitli tekerleklere sahip ağır hizmet tipi bir araba içerir. Talep üzerine yerinde kurulum, devreye alma ve operatör güvenlik eğitimi mevcuttur. Deşarj boşlukları, kapasitörler ve HV diyotları gibi yedek parçalar hızlı değişim için stoklanmaktadır.
