Ürün Açıklaması

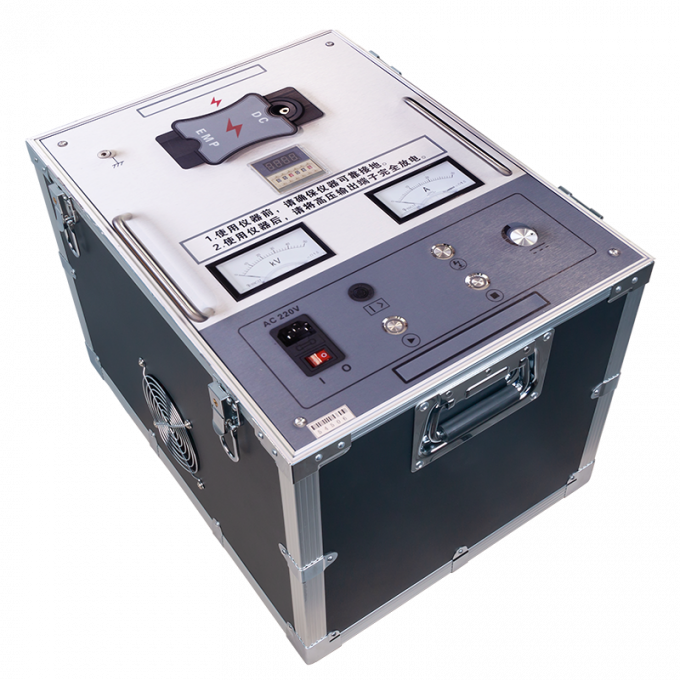

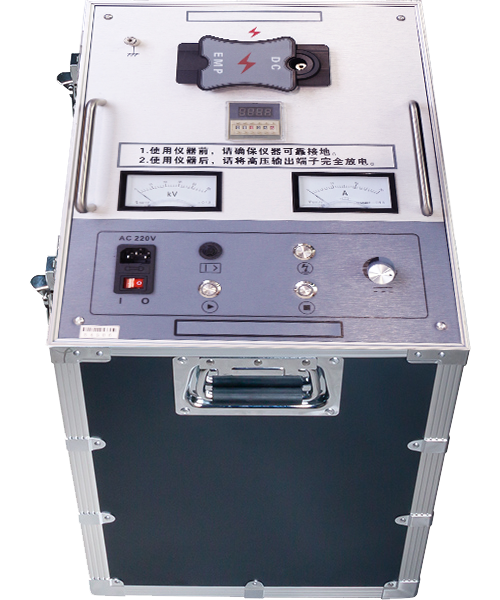

XHHV535-4Z yüksek gerilim darbe jeneratörü, DC yüksek gerilim darbe sinyalleri üretmek ve gerekli parametrelere sahip elektriksel test sinyalleri oluşturmak için kullanılan bir sistemdir. Genellikle 35kV ve altı gerilim seviyelerindeki güç kablolarının arıza tespiti için bir darbe yüksek gerilim güç kaynağı olarak kullanılır. Darbe yüksek gerilimi 0-35kV'tur, dahili 4μF kapasitöre sahiptir ve deşarj enerjisi 2450Jye kadar çıkabilir.
XHHV535-4Z Yüksek Gerilim darbe jeneratörü bir şarj devresi ve bir deşarj devresinden oluşur. Yüksek gerilim kablosunun voltajını örnekler ve voltaj regülatörü kontrol devresine gönderir. Genellikle yüksek gerilim atlama arıza testlerinde ve akustik-manyetik senkronizasyon arıza noktası belirlemede kullanılır. Bu cihaz, bir DC yüksek gerilim kaynağını, bir enerji depolama kapasitörünü ve bir deşarj topu aralığını tek, taşınabilir bir birimde birleştirir ve ağırlığı 40kg'dan fazla değildir. Geleneksel test transformatörlerini, işletim kutularını ve 100 kilogramdan ağır darbe enerji depolama kapasitörlerini tamamen ortadan kaldırarak, şu anda mevcut olan en hafif taşınabilir DC darbe yüksek gerilim ekipmanı haline getirir.
Ürün Özellikleri
- Aşırı akım, aşırı gerilim ve aşırı ısınma için otomatik koruma fonksiyonları ile donatılmıştırDC dayanım gerilimi
- ve darbe deşarjı ile uyumluYüksek gerilim darbe çıkışı tekdüze ve kontrol edilebilir

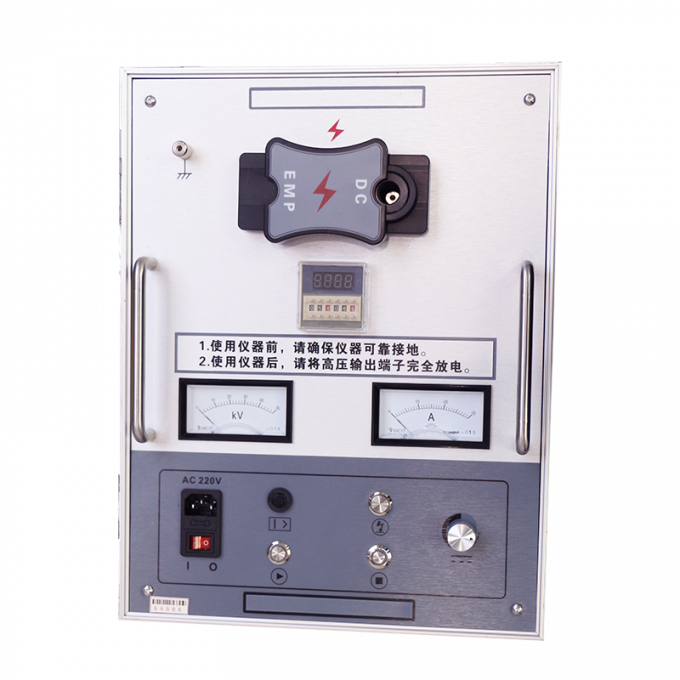

- Süper kısa devre koruma fonksiyonu, yüksek gerilim çıkışının normal çalışırken doğrudan toprağa kısa devre yapmasına olank tanırÇift 1.5 seviyeli pointer metre
- deşarj sürecinin sezgisel gerçek zamanlı izlenmesi için akım ve voltaj göstergesi
- Yüksek gerilim tarafı voltaj ölçümü gerçek zamanlı doğruluk
- Sıfır başlatma koruması güvenli ve güvenilir çalışma için potansiyometre sıfırlama fonksiyonu ile
- Benzersiz yüksek gerilim ölçüm tasarımı: voltmetre kapasitör voltajını gerçek zamanlı olarak gösterir
- durdurma durumunda bileAyarlanabilir deşarj aralığı esnek test gereksinimleri için
- DL/T846-2016
- ve DL/T474-2017 ile uyumluTeknik Parametreler
Darbe Yüksek Gerilimi
| 0~35kV (ayarlanabilir) |
Dahili Kapasitör |
| 4μF |
Deşarj Enerjisi |
| 2450J'ye kadar |
Çıkış Voltajı Polaritesi |
| Negatif polarite |
Darbe Gücü |
| 400W |
Kısa Devre Akımı |
| 0~320mA |
Yüksek Gerilim Doğruluğu |
| 1.5 seviye |
Aşırı Sıcaklık Koruması |
| 65°C |
Aşırı Akım Koruması |
| 12A (8S'den fazla) düşük voltaj tarafı |
Ağırlık |
| 40kg'dan fazla değil |
Boyutlar |
| 430U × 345G × 550Y mm |
Güç Kaynağı |
| AC220V±15%, 50Hz±2Hz (60Hz özelleştirilebilir) |
Ortam Sıcaklığı |
| -25 ~ +65°C |
Uygulamalar |
S: Bir yüksek gerilim darbe jeneratörü kablo arıza tespitinde nasıl çalışır?

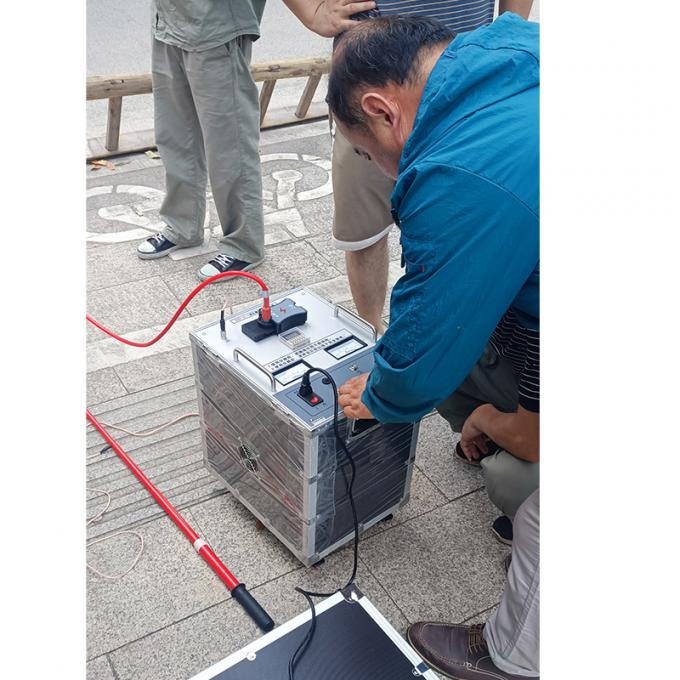

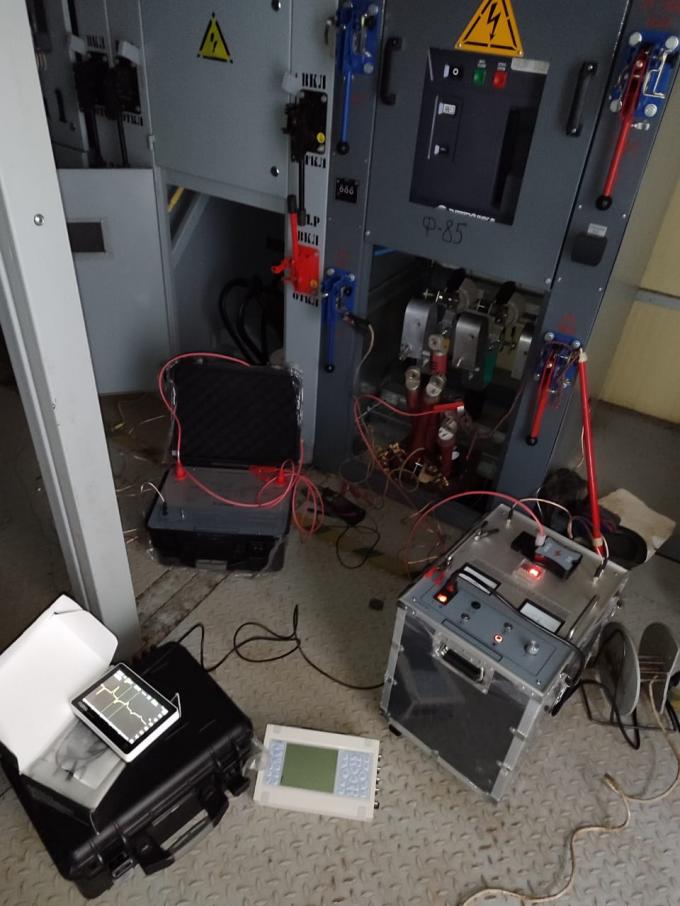

Darbe jeneratörü, arızalı kabloya yüksek enerjili bir darbe deşarj ederek arıza noktasında kontrollü bir yüksek gerilim arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilen yüksek bir vuruntu sesi) hem de bir elektromanyetik darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle tam arıza konumunu hassas bir şekilde belirleyebilirler.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük gerilim kabloları (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta gerilim dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek gerilim iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test voltajı spesifikasyonlarına başvurun ve yüksek gerilim çalışması sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Darbe jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek gerilim darbe jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlantıdan önce kablonun tamamen enerjisiz olduğundan ve tüm güç kaynaklarından izole edildiğinden daima doğrulayın. Uyarı işaretleriyle test alanının etrafında minimum 5 metrelik bir güvenlik perimetresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtkan eldivenler ve dielektrik ayakkabılar dahil olmak üzere uygun KKD giymelidir. Entegre güvenlik özellikleri - güç kapatıldığında otomatik deşarj, acil durdurma ve sıfır voltaj kilitlemesi - ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J-1024J), kablo hasarını kötüleştirebilecek aşırı enerjinin olduğu yüksek dirençli arızaların ilk teyidi ve tespiti için idealdir. Orta enerji (1225J-2048J), çoğu rutin arıza tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına uyarlamasına olanak tanır.
S: Bu darbe jeneratörü ile hangi garanti ve destek dahildir?

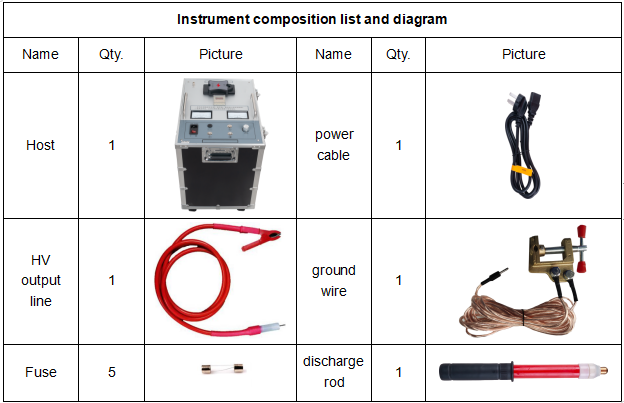

Üretim hatalarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite, darbe jeneratörü, HV çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve sağlam bir taşıma çantası içerir. Yerinde kurulum, devreye alma ve operatör güvenlik eğitimi talep üzerine mevcuttur. Deşarj aralıkları, kapasitörler ve HV diyotları dahil yedek parçalar hızlı değişim için stoklanmaktadır.
