Sistem Genel Görünümü
BuXHHV535-4TSBBir kablo hatası test sistemi, güç kablolarında gerilim seviyeleri:35kV ve aşağı, ve kablo uzunluğunu kalibre etmek için.dokunmatik ekranlı TDR kablo hatası testive aYüksek voltajlı patlama jeneratörü, tam bir anahtar teslim teşhis çözümü oluşturuyor.
Bu kablo hatası test sistemi, güç kablolarında, yüksek frekanslı koaksiyel kablolarda, sokak lambası kablolarında düşük dirençli, kısa devre, açık devre ve kesik devre hatasına uygulanabilir.Çeşitli malzemelerden ve farklı kesimlere ve ortamlara sahip gömülü teller, yüksek dirençli sızıntı ve yüksek dirençli yanıp sönen hatalar.GB/T 18268.1,DL/T 849.1-2019, veJJF1042-2020.
Sistem Bileşenleri
Kablo Hata Denetleyicisi
- Merkezi tek çipli mikrodenetleyici ile dokunmatik ekranla çalıştırma
- Kendi başına saha operasyonu için yerleşik yüksek kapasiteli lityum iyon bataryası
- Yolculuk dalgası yöntemiTDR kablo hatasının önceden konumlandırılması
- Üç test modu: Düşük voltajlı atlama, Yüksek voltajlı yanıp sönen, Çoklu atlama (ARC)
- Bağımsız güç kaynağı dürtü boşaltması sırasında müdahale önler
- DahiliMegohmmeteryalıtım direnci ölçümü için
- Dalga biçimi depolama ve dosya işleme yetenekleri

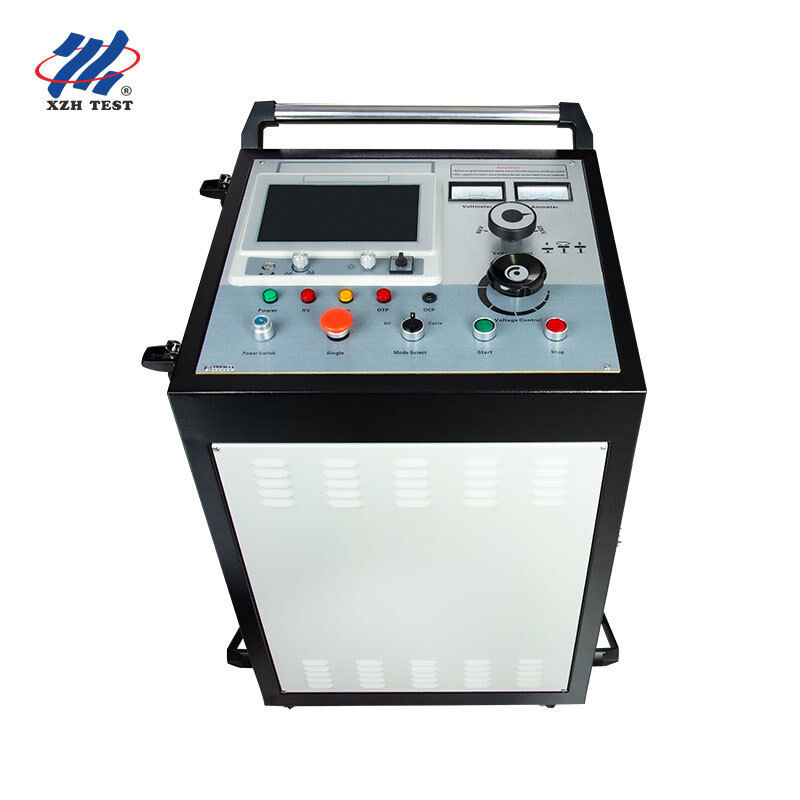

Yüksek Voltajlı Darbe Jeneratörü
- AC220V ile çalışan2048J boşaltma enerjisi32kV'ye kadar
- Üç modlu çalışmaDC direnci, Tek atış, periyodik atış
- Dahili4μF enerji depolama kapasitörüve boşluk boşluğu
- Kablo hatası testçisi örnekleme için sinyal geri bildirim cihazı
- Sıfır pozisyonu korumasıve kapatıldığında otomatik olarak boşaltılır.
- Aşırı akım, aşırı voltaj ve aşırı sıcaklık koruması
- 1.5 seviye analog akım ve voltaj ölçümü
Teknik parametreler
| Kablo Hata Denetleyicisi |
|---|
| Test Metotları | Düşük voltajlı atlama, Yüksek voltajlı yanıp sönen, Çoklu atlama (ARC) |
|---|
| Örnekleme oranı | 200MHz |
|---|
| Test aralığı | 60 km'ye kadar |
|---|
| Nabız Genişliği | 0.2μs & 2μs |
|---|
| Kör Bölge | ≤ 10m |
|---|
| Görüntüle | Dokunmatik ekranlı LCD |
|---|
| Akü | Yüksek kapasiteli lithium iyonlu yerleşik |
|---|
| Yüksek Voltajlı Darbe Jeneratörü |
|---|
| Çarpışma Yüksek Voltaj | 0~32kV (düzenebilir) |
|---|
| Dahili Kondensatör | 4μF |
|---|
| Çıkarma Enerjisi | 2048J |
|---|
| Çıkış Modları | DC direnci / Tek impuls / Periyodik impuls |
|---|
| Doğruluk | 1.5 seviye |
|---|
| Güç kaynağı | AC220V±10%, 50Hz (60Hz özelleştirilebilir) |
|---|
| Uygunluk |
|---|
| Standartlar | DL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020 |
|---|
Hedef Uygulamalar
Bu entegre sistem,Elektrik servisi saha ekipleri,Kablo test hizmetleri sağlayıcıları, veEndüstriyel bakım ekipleritam, anahtar anahtar kablo hatalı teşhis çözümü gerektiren. İki bileşenli entegre tasarım, ayrı testerler ve darbe jeneratörleri arasındaki uyumluluk endişelerini ortadan kaldırır,İçeriye yerleştirilmiş megohmmeter ve lityum pil TDR ünitesi için harici güç kaynakları olmadan tamamen kendi kendine yeten saha operasyonu sağlarken.
Sıkça Sorulan Sorular
S: Kablo hatası tespitinde yüksek voltajlı dalgalanma jeneratörü nasıl çalışır?
Fırtına jeneratörü hatalı kabloya yüksek enerjili bir darbeler salır ve hata noktasında kontrol edilen yüksek voltajlı bir yay yaratır.Bu yay hem bir akustik sinyal (yer mikrofonları tarafından algılanan yüksek gürültü sesi) hem de bir elektromanyetik darbeler (indüktif bir alıcı tarafından algılanan) üretirAkustik ve elektromanyetik sinyallerin varış zamanlarını birleştirerek, operatörler, akustik-manetik senkronizasyon olarak bilinen bir teknikle hassas bir hata konumunu belirleyebilirler.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar için (1kV'ye kadar) 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları için (6-15kV),16kV aralığı uygunYüksek voltajlı iletim kabloları için (35kV ve üstü), 32kV aralığını kullanın.Her zaman kablo üreticisinin en yüksek test voltajı özelliklerine bakın ve yüksek voltajlı çalışma sırasında tüm güvenlik açıklarının korunmasını sağlayın..
S: Aşırı basınçlı jeneratör çalışması sırasında hangi güvenlik önlemlerine uymak gerekir?
Yüksek voltajlı dalgalanma jeneratörü testi, sıkı güvenlik protokollerini gerektirir. Kabloyu her zaman tam olarak devre dışı bırakıldığını ve bağlantıdan önce tüm güç kaynaklarından izole edildiğini kontrol edin.Uyarı işaretleriyle test bölgesinin etrafında en az 5 metrelik bir güvenlik çevresini oluşturun.. Tüm personel, yaylı kıyafetler, HV yalıtım eldivenleri ve dielektrik üst ayakkabılar da dahil olmak üzere uygun PPE giymek zorundadır.acil duraklama, ve sıfır voltajlı kilitleme, ek koruma katmanları sağlar, ancak hiçbir zaman uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitte birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder.864J1024J) başlangıç hata doğrulama ve aşırı enerji kablo hasarını kötüleştirebilir yüksek dirençli hataları bulmak için idealdir.Orta enerji (1225J ̇2048J) çoğu rutin hata tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J +) çok uzun kablolar, derin gömülme senaryoları,veya tespit edilebilir bir akustik imza üretmek için daha güçlü bir yay üretimi gerektiren yüksek impedans hatalarıÜç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına eşleştirmelerini sağlar.
S: Bu dalgalanma jeneratörü ile birlikte hangi garanti ve destek sağlanıyor?
Hayat boyu teknik destek ile üretim kusurlarına karşı 12 aylık standart garanti. CE ve ISO 9001:2015 sertifikalı. Her birime dalgalanma jeneratörü, HV çıkış kablosu, toprak kablosu,Serbestleme çubuğu, kullanıcı kılavuzu ve koruyucu taşıma çözümü. Yerel montaj, devreye girme ve operatör güvenlik eğitimi talep üzerine mevcuttur.ve HV diyotları hızlı bir şekilde değiştirmek için stoklanmıştır..
