| Görev |
2/3/4 kutup toprak direnci, toprak direnci, toprak voltajı, AC voltajı ölçümü |
| Güç kaynağı |
DC 9V ((Zi-Mn kuru pil R14S 1.5V 6 PCS, 300 saat boyunca sürekli bekleme) |
Ölçüm aralığı
|
Yer direnci: 0.00Ω-30.00kΩ |
| Toprak direnci: 0.00Ωm-9000kΩm |
| Dünya Voltajı: 0V~600V |
| Ölçme Modu |
Kesin 4 kutup ölçümü, 3 kutup ölçümü, basit 2 kutup ölçümü |
| Ölçme Yöntemi |
Yer direnci: nominal akım değişim kutubu yöntemi, ölçüm akımı 20mA Max
Toprak direnci: 4 kutup ölçümü (Wenner yöntemi)
Yer Voltajı: ortalama düzeltme (P (S) arasında)-ES) |
| Test Sıklığı |
128Hz/111Hz/105Hz/94Hz ((AFC) |
| Kısa devre deneme akımı |
AC 20mA en fazla |
| Açık devre deneme akımı |
AC 40V maksimum |
| Test Voltaj Dalgası |
Sinüs dalgası |
| Elektrot mesafe aralığı |
1m-100m ayarlanabilir. |
| Değişim |
Yerletim direnci: 0.00Ω-30.00kΩ, otomatik değişim |
| Toprak direnci: 0.00Ωm-9000kΩm, otomatik değişim |
| Arka ışık |
Mavi ekran arka ışık, soluk yerlere uygundur |
| Ekran Kipi |
4 basamaklı süper büyük LCD ekran, mavi ekran arka ışık |
| Ölçüm göstergesi |
Ölçme sırasında, LED yanıp sönen gösterge, LCD geri sayım göstergesi, ilerleme çubuğu göstergesi |
| LCD Çerçeve Boyutu |
128 mm×75 mm |
| LCD Pencere Boyutu |
124 mm × 67 mm |
| Boyut |
L×W×H: 215mm×190mm×95mm |

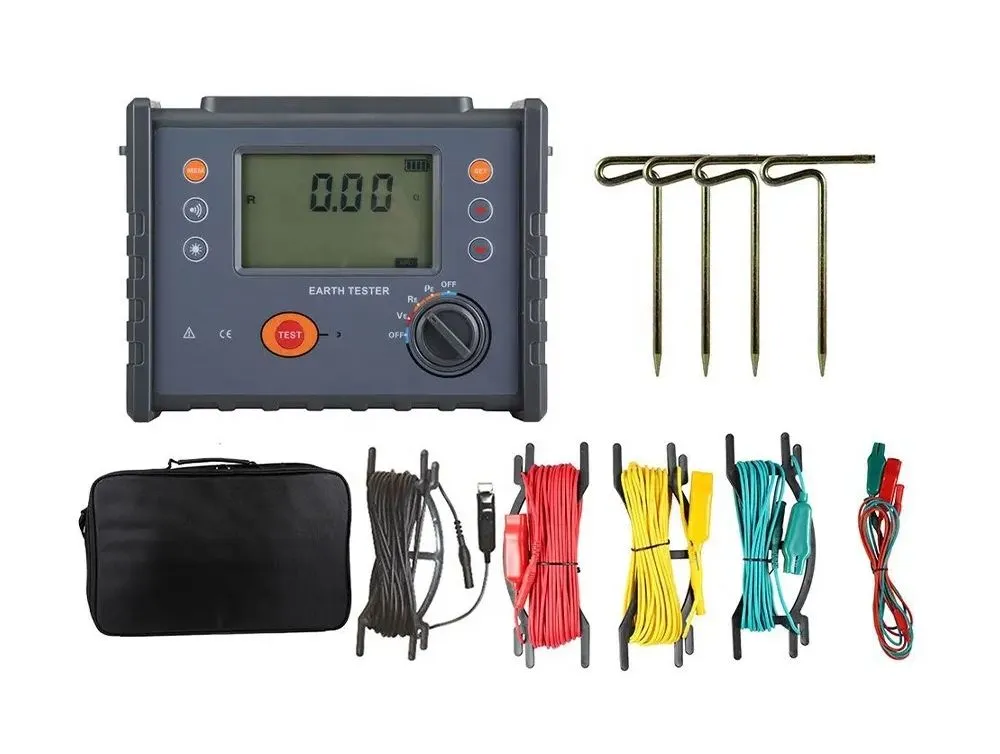

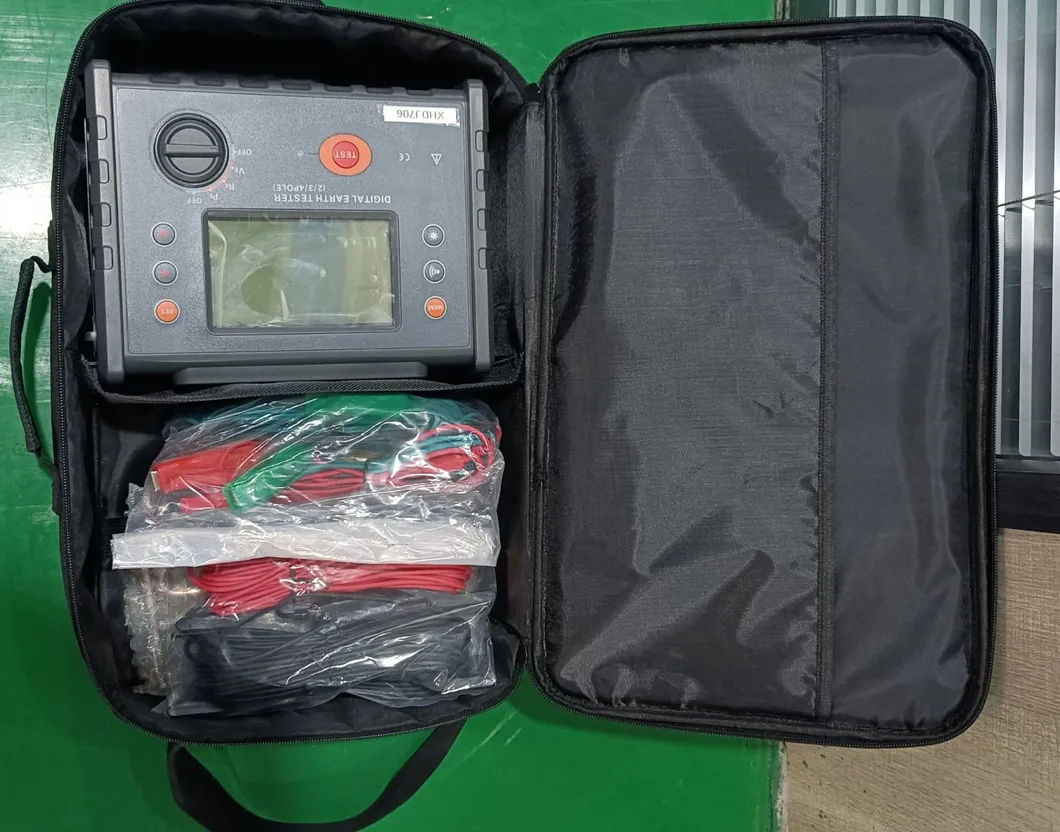

| Standart Test Tel |
4 tel: her biri kırmızı 20m, siyah 20m, sarı 10m ve yeşil 10m için |
| Basit Test Tel |
2 tel: 1pc kırmızı 1.6m ve 1pc siyah 1.6m |
| Yardımcı topraklama çubuğu |
4 tel: Φ10mm×150mm |
| Ölçme Hızı |
Yerden gerilim: yaklaşık 3 kez/saniye |
| |
Yer direnci, toprak direnci: yaklaşık 5 saniye/zaman |
| Ölçme Zamanları |
5000'den fazla kez (Kısayol testi, ara süresi en az 30 saniye olmalıdır) |
| Devre Voltajı |
AC 600V'den aşağı |
| USB Arayüzü |
USB arayüzüyle, yazılım denetimini destekle, depolama verileri bilgisayara yüklenebilir, kaydedilebilir veya yazdırılabilir. |
| USB iletişim kablosu |
Bir parça USB iletişim kablosu, uzunluğu 1.5m |
| Veri Depolama |
300 set, "MEM" simge depolama göstergesi, ekran "Tam olarak" deponun dolu olduğunu göstermek için simge |
| Veriler bekleniyor |
Veri bekleme fonksiyonu: "Tutun." simge göstergesi |
| Veriler okunur |
Veri okuma fonksiyonu: "Okuyun" simge göstergesi |
| Aşırı akış göstergesi |
Ölçme aralığının aşılması fonksiyonu: "OL" simge göstergesi |
| Müdahale testi |
Müdahale sinyalini otomatik olarak tanıyacağım. "GERÇEK" 5V'yi aşan bir müdahale voltajı olduğunda simge görüntülenir |
| Yardımcı topraklama testi |
Yardımcı toprak direnci, 0.00KΩ-30kΩ(100 ölçülebilirR+rC< 50kΩ, 100R+rP<50kΩ) |
| Alarm Fonksiyonu |
Ölçme değeri alarm ayar değerini aştığında, "Toot-toot-toot" alarm sesi vardır. |
| Pil Voltajı |
Pil voltajı yaklaşık 7.5V'ye düştüğünde, batarya voltajı düşük simgesi görüntülenir ve bataryayı değiştirmeyi hatırlatır. |
Güç tüketimi
|
Bekleme: yaklaşık 20mA (Arka ışık kapalı) |
| Ayakkabı ve arka ışıkla: yaklaşık 45mA (25mA arka ışık olmadan) |
| Ölçüm: yaklaşık 100mA (Arka ışık kapalı) |
Ağırlık
|
Toplam ağırlık: 4,5 kg (paketi de dahil) |
| Test edici: 950g (batarya dahil) |
| Tesing kabloları: 1560g |
| Yardımcı topraklama çubukları: 935 g (4 adet) |
| Çalışma Sıcağı ve Nemliği |
-10oC-40oC, %80'in altında |
| Depolama sıcaklığı ve nem |
-20oC-60oC, %70'in altında |
| Aşırı yük koruması |
Yerleşim direnci ölçümü: her bir ara yüzü arasındaC ((H) -E,P ((S) -ES, AC 280V/3 saniye |
| İzolasyon Direnci |
20MΩ'dan fazla (bir devre ile bir kabın arasında 500V) |
| Gürültüye dayanabilir |
AC 3700V/rms (Bölüm ve kabın arasında) |
| Elektromanyetik Özellikler |
IEC61326 (EMC) |
| Koruma Türü |
IEC61010-1 (CAT III 300V,CAT IV 150V,Korunma 2), IEC61010-031, IEC61557-1 (Dünya direnci), IEC61557-5 (Toprak dirençliliği), JJG 366-2004 |
