🎯 Kablo İnşaat Ekipleri İçin Akıllı, Sesli Güvenlik Doğrulaması İçin Tasarlanmıştır
🔊 Saha İnşaat EkipleriSesli yönlendirmeler + LCD her adımı yönlendirir, baskı altında prosedürel hataları ortadan kaldırır
📋 Kablo Taşıma ve Onarım Ekipleri60°'de çift atıcı, kusursuz doğrulama için iki kısa devre noktası oluşturur
🛡️ Önce Güvenlik KuruluşlarıZamanlama + uzaktan kumanda modları, operatörleri delme sırasında tamamen izole eder
Ürün Genel Bakışı

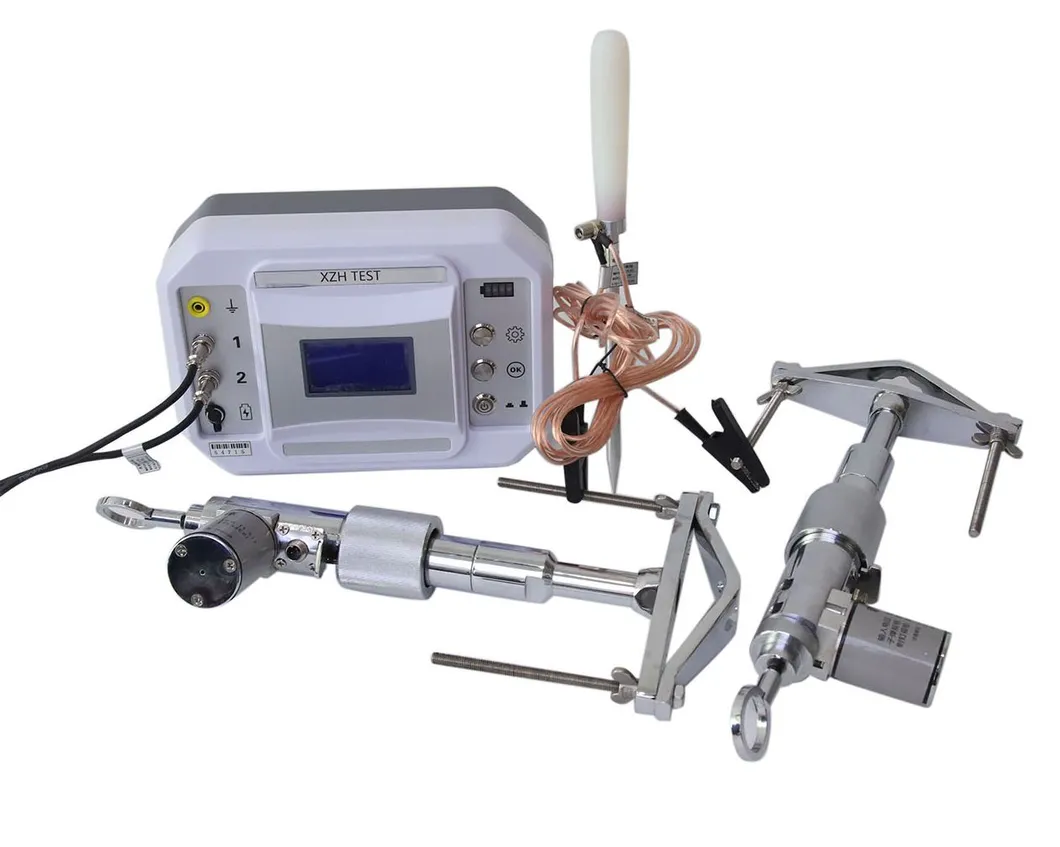

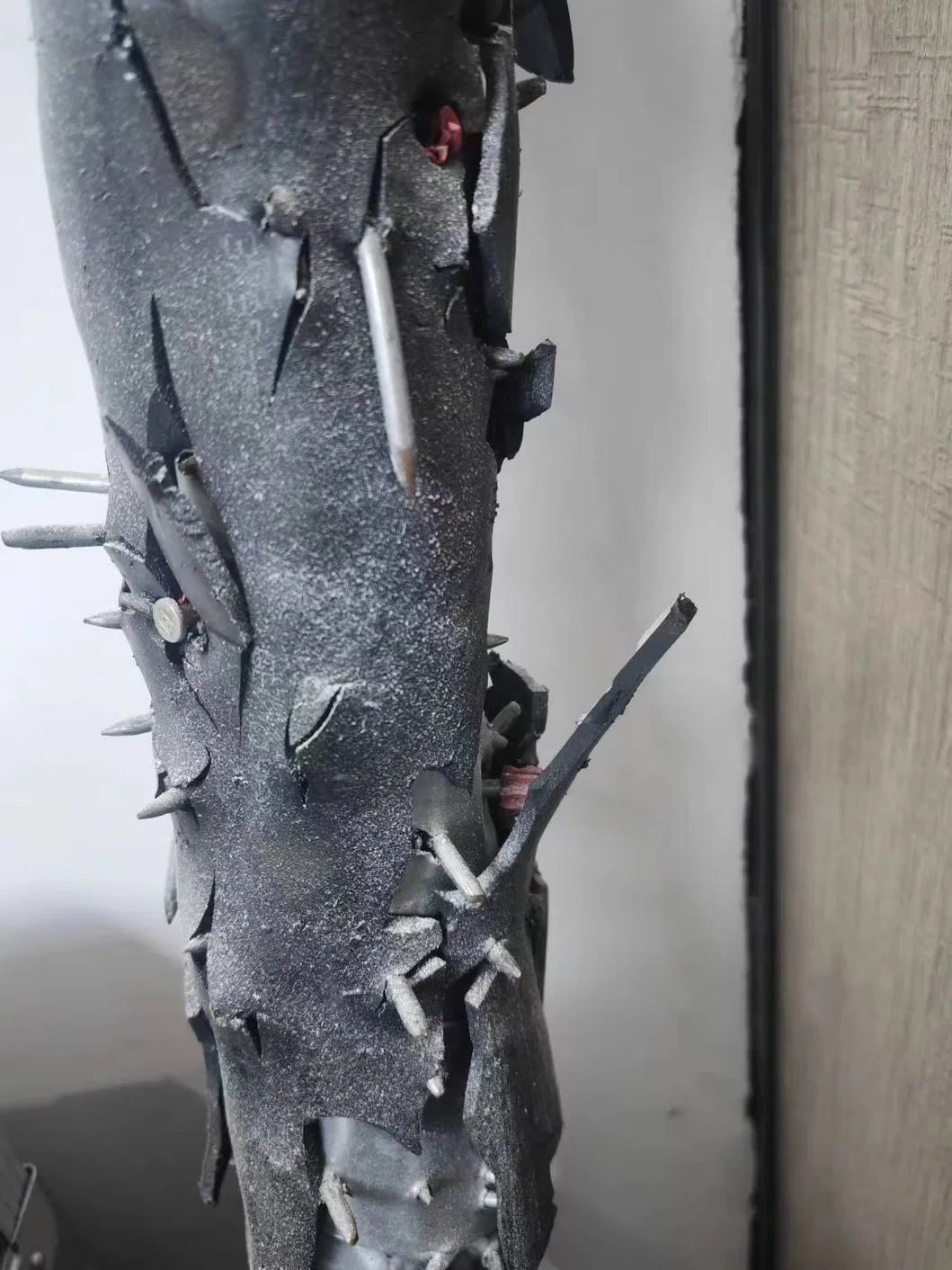

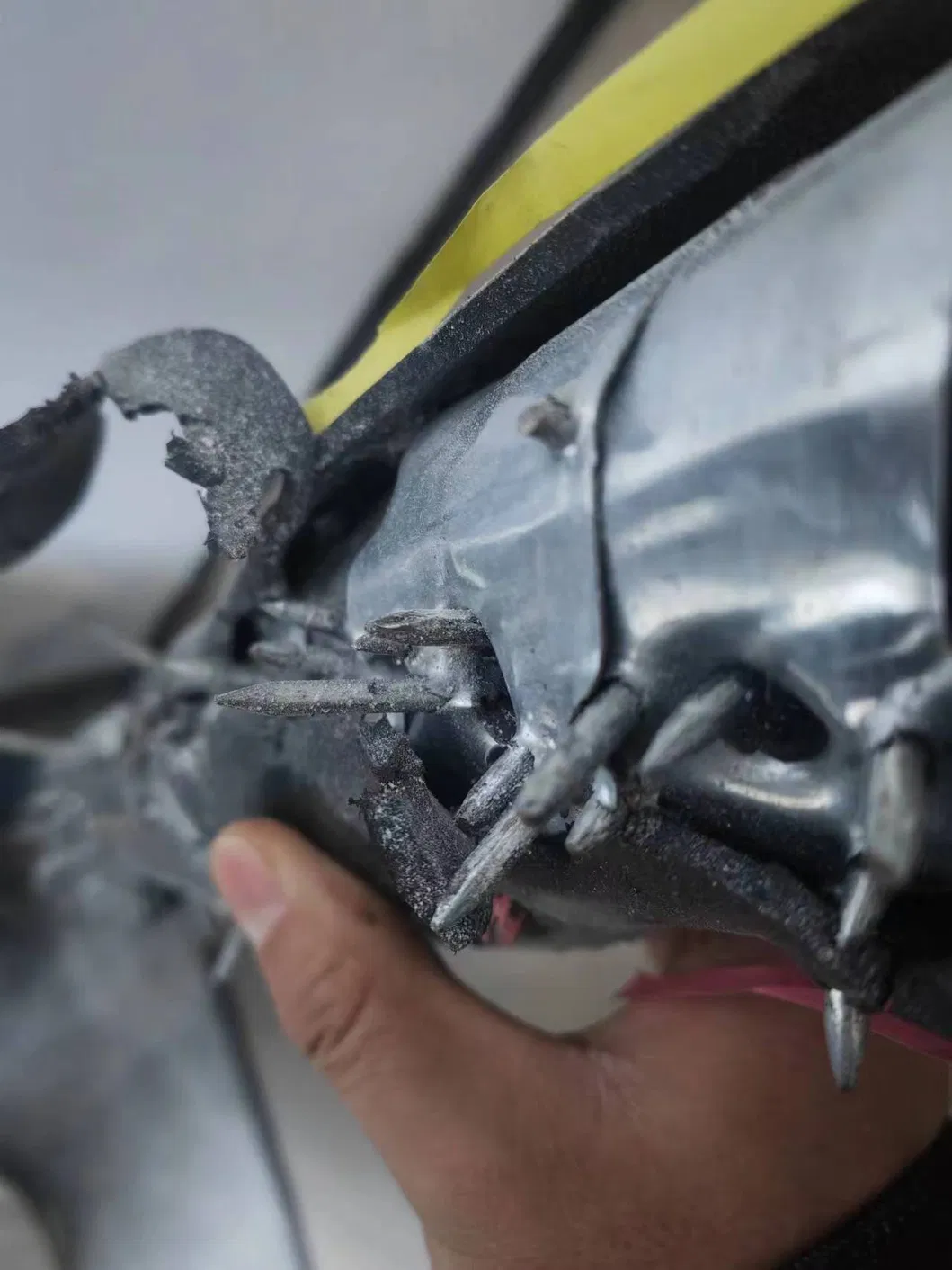

Her yıl güç sistemlerinde, yanlış canlı kabloların manuel olarak testereyle kesilmesi nedeniyle insan kazaları meydana gelir. XHZS506YS Akıllı Kablo Çivileyici bu riski tamamen ortadan kaldırır. Uzaktan kumandalı çift atıcı sistemi kullanarak, hedef kabloyu delerek yıkıcı doğrulama gerçekleştirir — kablo elektriklendirilmişse patlar (tehlikeyi onaylar) ve ölü ise tepki vermez (kesmek için güvenli olduğunu onaylar). Bu, testereyle kesmeden önce kablo durumunu doğrulamanın tek mutlak yöntemidir.
Güç kablosu inşaatı, taşıma ve onarım işlerinde, operatörler öncelikle birçok kablo arasından hedef kabloyu belirlemelidir. Tasarım kayıtları ve elektronik tanımlayıcılar hangi kablo üzerinde çalışılacağını belirlemeye yardımcı olurken, son mutlak doğrulama kontrollü kısa devre yoluyla fiziksel doğrulama gerektirir — ve XHZS506YS bunu sesli yönlendirmeli zeka, çift modlu çalışma ve tam operatör izolasyonu ile sağlar.
🔍 XHZS506YS vs XHZS506S — Akıllı vs Temel: XHZS506YS, işlem içeriğini ve kontrol sürecini gösteren bir LCD ekrana, adım adım yönlendirme için sesli yönlendirmelere, mod seçimi için Onayla (OK) ve Seç düğmelerine ve otomatik 10 saniyelik gecikmeli delme için zamanlama moduna sahiptir. XHZS506S, basit gösterge ışığı çalışmasıyla aynı temel çift atıcı güvenliğini sunar. Ekibiniz sesli yönlendirme ve görsel işlem onayından fayda sağladığında XHZS506YS'yi seçin.
⚠️ Önemli Güvenlik Uyarıları — Çalıştırmadan Önce Okuyun
1. Çivi sürme ve boş mermiler olmadan test etmek kesinlikle yasaktır — iğne kırılması ve yaralanma riski.
2. Mermi olmadan test etmek kesinlikle yasaktır — tetik pimi kırılması riski.
3. Canlı mühimmat ve canlı çiviler kullanmak veya havada delme yapmak kesinlikle yasaktır — yaralanma riski.
4. Kablo delindiğinde, atıcı gövdesi güvenilir bir şekilde topraklanmalıdır.
5. Çift atıcılar arasındaki açı 120° olmamalıdır — tercihen 60°.
6. Bu ekipman yalnızca kablo delme içindir. Başka herhangi bir kullanım kendi sorumluluğunuzdadır.
Teknik Özellikler
Atıcı Gövdeleri
2 Çivileme Gövdesi (Çift Atıcı)
Kontrol Arayüzü
LCD Ekran + Sesli Yönlendirme + Onayla/Seç Düğmeleri
Çalışma Modları
Manuel Uzaktan Kumanda + Zamanlama Otomatik Modu
Uzaktan Kumanda
>10m, Duvar Delme Yetenekli
Kontrol Hattı Uzunluğu
5 metre
Atıcı Açısı
120° olmamalıdır, tercihen 60°
Çalışma Gücü
AC 220V/50Hz Şarj; >10 Saat Pil
Kontrol Cihazı
270×230×120mm, 2.5kg
Tam Set
470×380×210mm, 15.5kg (Çift Atıcı)
İşlem Arayüzü
| # |
Bileşen |
İşlev |
| 1 |
Topraklama |
Cihaz topraklama noktası — güvenlik koruması |
| 2 |
Çıkış 1 |
Atıcı gövdesi 1'e bağlantı |
| 3 |
Çıkış 2 |
Atıcı gövdesi 2'ye bağlantı |
| 4 |
Şarj Portu |
DC12V şarj portu |
| 5 |
Güç Anahtarı |
Çalışma gücünü açma/kapama |
| 6 |
Onayla (OK) |
İşlem işlevi onay tuşu |
| 7 |
Seç |
Çalışma modunu seçme (Uzaktan / Zamanlama) |
| 8 |
Güç Göstergesi |
Gerçek zamanlı pil seviyesi göstergesi |
| 9 |
LCD Ekran |
İşlem içeriğini ve kontrol sürecini görüntüler |

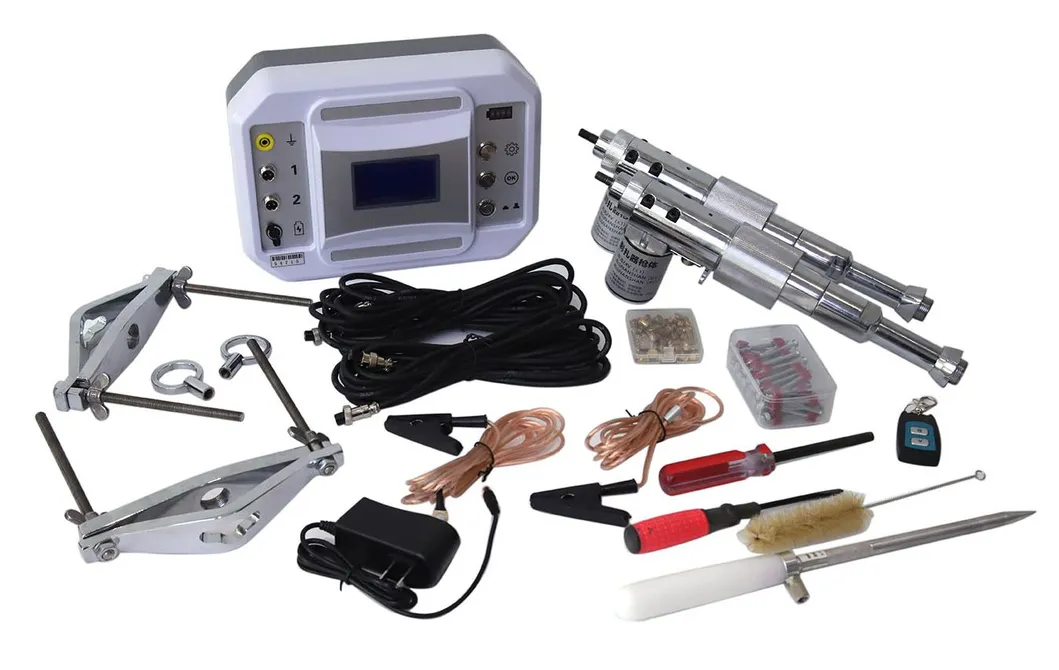

Bileşenler ve Paketleme Listesi
| Ürün |
Adet |
Açıklama |
| Kontrol Cihazı |
1 |
LCD + sesli yönlendirme kontrolü ile kablo delme işlemini yönetir |
| Atıcı Gövdesi |
2 |
Kablo delme için düşük hızlı pistonlu tip cihaz |
| Uzaktan Kumanda |
1 |
Çıkış 1/2'ye karşılık gelen çift düğmeli (A/B) |
| Kontrol Hattı |
2 |
Kontrol cihazı ve atıcı gövdeleri arasındaki bağlantı |
| Toprak Kablosu / Matkap |
1/1 |
Güvenilir toprak bağlantısı için saha topraklaması matkapla |
| Mermiler ve Çiviler |
1 set |
S1 Kırmızı (seviye 5) 50 mermi + PS52C8 50 çivi (standart) |
| Temizlik Aletleri |
1 set |
Atıcı bakımı için tornavida, lokma, test tüpü fırçası |
| Şarj Cihazı |
1 |
Kontrol kutusu AC 220V/50Hz şarj kablosu |
Çivi Özellikleri
| Kablo Çapı |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Çivi Özelliği |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Özellikler sayfasını inceleyin |
Mermi Gücü Seçimi
| Renk |
Siyah |
Mavi |
Sarı |
Kırmızı |
Önerilen Kullanım |
| Güç Seviyesi |
En Küçük |
Küçük |
Orta |
Büyük (Seviye 5) |
≤35kV: Sarı / >35kV: Kırmızı |
Standart konfigürasyon: S1 Kırmızı (güç seviyesi 5) 50 mermi + PS52C8 50 çivi.
İşlem Kılavuzu
Kontrol Cihazı İşlemi — İki Mod:
Manuel Uzaktan Kumanda: Her iki atıcı gövdesini taktıktan, topraklamayı bağladıktan ve kontrol cihazını açtıktan sonra, "Uzaktan Kumanda" modunu seçmek için Seç düğmesine basın, ardından Onayla (OK) düğmesine basın. Sırasıyla atıcı 1 ve atıcı 2'yi delmek için sesli yönlendirmeleri izleyerek uzaktan kumanda düğmeleri A ve B düğmelerine basın.
Zamanlama Otomatik Modu: Kurulumdan sonra, "Zamanlama" modunu seçmek için Seç düğmesine basın, ardından Onayla (OK) düğmesine basın. Kontrol cihazı, operatörün güvenli bir mesafeye geçmesine izin vererek 10 saniyelik bir gecikmeden sonra otomatik olarak atıcı 1 ve atıcı 2'yi delecektir.
Önemli: Delme sırasında personeli ve kontrol cihazını atıcı gövdelerinden mümkün olduğunca uzağa tutun. Uzaktan kumandayı dikkatli bir şekilde yönetin — kontrol kablosu bağlandığında ve anahtar açık olduğunda, uzaktan kumanda herhangi bir zamanda delme işlemini tetikleyebilir.
Anahtar Özellikler
- Sesli yönlendirme senkronizasyonu ile LCD ekran, adım adım işlem rehberliği sağlar
- Çift atıcı tasarımı iki kısa devre noktası oluşturur — en az biri kabloyu güvenilir bir şekilde deler
- Çift modlu çalışma: manuel uzaktan kumanda + zamanlama otomatik (güvenli tahliye için 10 saniyelik gecikme)
- Maksimum operatör izolasyonu için kablosuz uzaktan kumanda (>10m, duvar delme) + 5m kablolu yedek
- 60° çivi sürme açısı (120° yerine) üç fazlı kabloların trefoil oluşumunda optimum nüfuz etmesini sağlar.
- Dahili lityum pil, AC 220V/50Hz şarj ile 10+ saat sürekli çalışma sağlar

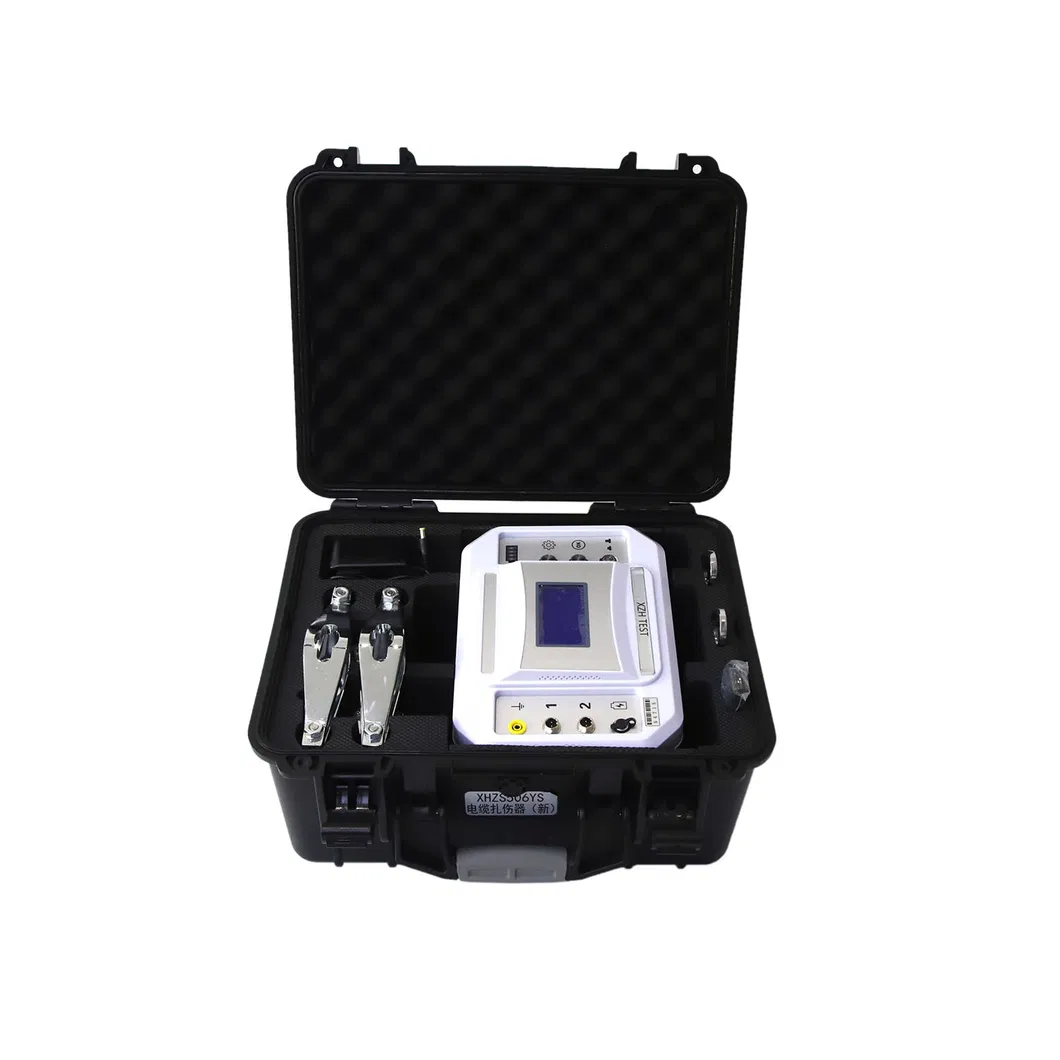

- Saha konuşlandırması için entegre taşıma çantasında kompakt 15.5kg tam set
- Aşırı akım ve kısa devre koruması, kontrol cihazı ve atıcı elektroniğini korur
Sıkça Sorulan Sorular
S1: Çift atıcılar neden 60°'de ve asla 120°'de olmamalıdır?
Üç fazlı kablolar tipik olarak üçgen bir "parça" konfigürasyonunda düzenlenir. 60°'de, iki atıcı farklı fazları delme şansını en üst düzeye çıkaran tamamlayıcı açılardan yaklaşır, en az bir çivinin gerçek bir kısa devre oluşturmasını sağlar. 120°'de yerleştirilirse, bir atıcı fazlar arasındaki boşlukla aynı hizada olabilir ve iletkeni tamamen ıskalayabilir. 60° düzeni, üç fazlı kabloların geometrisi için özel olarak tasarlanmıştır — güvenilir sonuçlar için atıcıları her zaman yaklaşık 60°'ye ayarlayın.
S2: Sesli yönlendirme + LCD sistemi nasıl birlikte çalışır?
Kontrol cihazının LCD ekranı, mevcut işlem modunu, Çıkış 1 ve Çıkış 2'nin durumunu ve pil seviyesini gerçek zamanlı olarak görüntüler. Eş zamanlı olarak, sesli yönlendirme sistemi her adımda talimatları konuşur — operatöre mod seçimi, ayarların onaylanması ve uzaktan kumanda düğmeleri A ve B'ye ne zaman basılacağını duyurarak rehberlik eder. Bu çift kanallı geri bildirim (görsel + sesli), özellikle gürültülü inşaat ortamlarında veya görsel alan farkındalığını sınırlayan ağır KKD giyen operatörlerde prosedürel hataları önemli ölçüde azaltır.
S3: Çalıştırmadan önce hangi güvenlik önlemlerine uyulmalıdır?
Altı kritik güvenlik kuralı: (1) Asla çivi ve mermi takılı olmadan test etmeyin — tetik pimi kırılabilir; (2) Asla canlı mühimmat kullanmayın veya açık havada delme yapmayın; (3) Her zaman atıcı gövdesini güvenilir bir şekilde topraklayın; (4) Atıcıları 60°'ye ayarlayın, asla 120°'ye değil; (5) Tüm personeli güvenli bir mesafede tutun — uzaktan kumanda veya zamanlama modunu kullanın; (6) Bu ekipman yalnızca kablo delme içindir — başka herhangi bir kullanım yasaktır. Her kullanımdan sonra atıcı gövdesini temizleyin. Her 5 atışta bir, kapsamlı bakım için verilen temizlik aletlerini kullanın.
S4: Atıcı ateşlemezse nasıl sorun giderilir?
Üç yaygın sorun: (1) Cıvata yukarı çekilmiş ancak kilitlenemiyorsa — mekanik pim veya yay oksitlenmiş olabilir. Namluyu çıkarın, elektromıknatıs yayını ve pimi yağ ile yağlayın ve pürüzsüz çalışma için cıvatayı birkaç kez (mermiler olmadan) çevirin. (2) Uzaktan kumanda ateşler ancak atıcıda hareket yoksa — kontrol hattı bağlantılarını kontrol edin, kontrol cihazı çıkışında DC24V darbe voltajını ölçün veya atıcı gövdesi elektromıknatıs direncini test edin. (3) Atıcı ateşler ancak mermi patlamazsa — nem tozun bozulmasına neden olmuş olabileceğinden mermiyi değiştirin. Çözülmeyen herhangi bir sorun için XZH TEST servisiyle iletişime geçin.
S5: Satış sonrası garanti ve teslimat bilgileri nelerdir?
XHZS506YS, satın alma tarihinden itibaren ürün kalitesi sorunları için 1 yıllık ücretsiz garanti kapsamındadır, ömür boyu onarım ve teknik destek mevcuttur. Standart teslimat süresi birim başına 3-5 iş günüdür, uluslararası nakliye için sağlam ahşap kutularda paketlenir. Minimum sipariş miktarı 1 birimdir, aylık tedarik kapasitesi 500 birimdir. Ödeme koşulları T/T'dir. Herhangi bir anormal cihaz durumu veya arızası için, en hızlı servis düzenlemesi için hemen XZH TEST ile iletişime geçin.
XZH TEST Hakkında
XZH TEST, dünya çapında enerji santralleri, inşaat ekipleri ve endüstriyel müşteriler için kablo test etme, tanımlama, arıza tespiti ve güvenlik doğrulama çözümlerinde uzmanlaşmış profesyonel bir üreticidir. Akıllı kablo çivileyiciler, tanımlayıcılar, rota izleyiciler ve teşhis sistemleri dahil olmak üzere kapsamlı bir ürün yelpazesiyle XZH TEST, en zorlu profesyonel uygulamalar için güvenilir, yenilikçi güvenlik çözümleri sunar.
İhtiyaçlarınıza göre uyarlanmış özel bir kablo güvenlik çözümü için bugün bizimle iletişime geçin.
