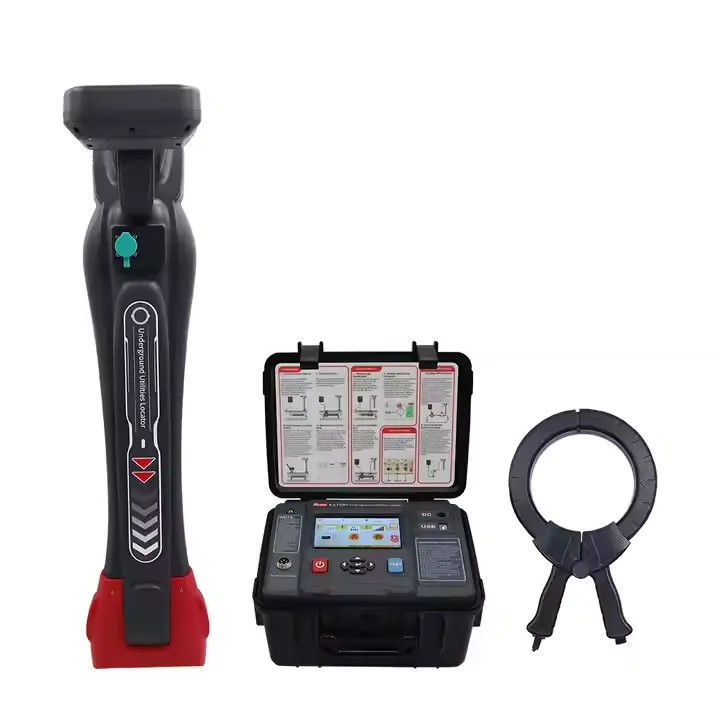

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü

Name: XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 2100 USD
Availability: InStock

Ürün Ayrıntıları:

Place of Origin:	Shaanxi
Marka adı:	XZH TEST
Model Number:	XHGX507C

Ayrıntılı Bilgiler

Place of Origin:

Shaanxi

Marka adı:

XZH TEST

Model Number:

XHGX507C

Vurgulamak:

High Light

Vurgulamak:

Yeraltı boru hattı kapsamlı dedektörü

Akıllı yeraltı boru hattı kapsamlı dedektörü

XHGX507C yeraltı boru hattı kapsamlı dedektörü

Trading Information

Minimum Order Quantity:

1unit

Fiyat:

EXW 2100

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

100 unit per month

Ürün Tanımı

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 0

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 1

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 2

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 4

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 5

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 6

Teknik parametreler:

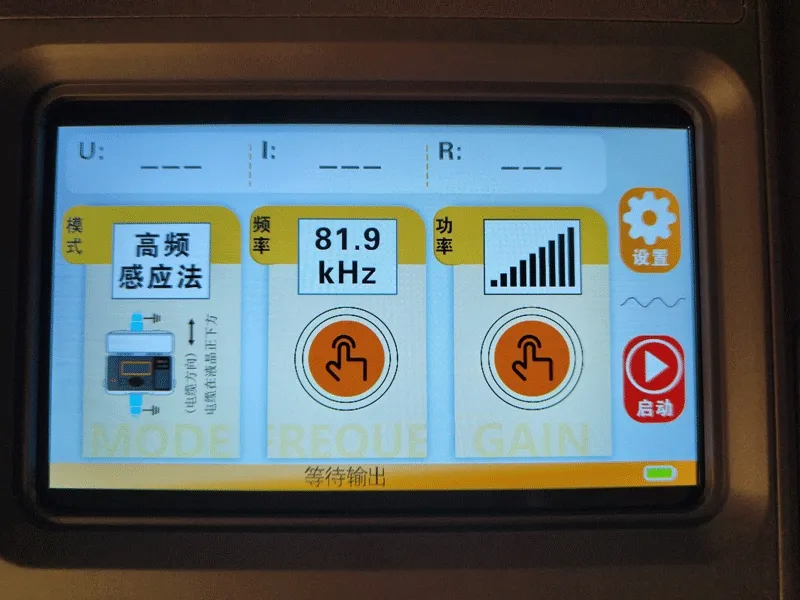

İletici:

Görev	Çoklu frekanslı sinyal iletim modları
Güç kaynağı	10.8VBüyük kapasiteli şarj edilebilir lityum pil
Çıktı yöntemi	Doğrudan bağlantı yöntemi, bağlantı yöntemi, indüksiyon yöntemi
Çıkış sıklığı	640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Çıkış Modu	Otomatik tanımlama, farklı aksesuarlara göre otomatik tanımlama
Çıkış Gücü	En fazla 15W, 9seviyeleri ayarlanabilir
İmpedans	Tam otomatik gerçek zamanlı impedans eşleştirme ve koruma fonksiyonu
Doğrudan çıkış voltajı	150VppEn fazla
Devre Koruması	Aşırı yük ve kısa devre koruması ile
Sıvı kristal	5-inçLCDRenkli ekran
dokunmak	Evet, kapasitif dokunuş
Enstrüman boyutu	Yaklaşık320mm (uzunluk) × 275mm (genişlik) × 145mm (Yükseklik)

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 8

XHGX507C Zeki Yeraltı Boru hattı kapsamlı dedektörü 9

Alıcı:

Görev	Boru hattı tespiti (kable konumunu takip etmek, yön gösterimi, derinlik ölçümü, akım ölçümü), kablo tanımlaması, A çerçeve hatası tespiti (iletilmeyen işlev)
Güç kaynağı	8.4VBüyük kapasiteli şarj edilebilir lityum pil
Giriş yöntemi	Dahili alıcı bobin, esnek kaliper, A- çerçeve(Seçenek fonksiyonu)
Alıcı frekansı	Aktif algılama frekansları: 640Hz,1.28 kHz,2.56 kHz,3.20 kHz,4.09 kHz,8.19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz Güç frekansı pasif algılama frekansı: 50Hz, 60Hz,250Hz RF pasif algılama frekans bandı: merkez frekansları:32.7 kHz, 65.6 kHz, 81.9 kHz,197 kHz
Boru hattı algılama modu	Geniş zirve yöntemi, dar zirve yöntemi, vadi yöntemi
Boru hattı algılama ekranı	Klasik konumlandırma modu, tel yolculuğu modu, sinyal bozulması ölçüm modu
Boru hattı algılama aralığı	Doğrudan bağlantı yöntemi: Genellikle kablo uzunluğu0 ~ 20Kilometre, esas olarak zemin direnci, kablo direnci ve kablo ile belirlenirmezar derinliği. Bağlantı yöntemi: Genellikle kablo uzunluğu0 ~ 10Kilometre, esas olarak zemin direnci, kablo direnci ve kablo ile belirlenirmezar derinliği. Kablolar Daha az gömüldü2 metre derinlikte
Derinlik ve Akım	Kablo derinliği ve akım değerinin gerçek zamanlı gösterimi
Boru hattı ölçüm derinliği	0-20m
Derinlik Doğruluğu	Uçak konumu doğruluğu konum doğruluğu: Hedef kablonun veya boru hattının merkezi eksen konumu:±5% (mezar derinliği 0-3m) -10% (mezar derinliği3m-20m)
Doğru ya da Yanlış İpuçları	Yakın kabloların ölçümünde, yakındaki kabloların ölçümüKablo izleme sürecinde faz tablosunu gözlemleyin. Test edilen kabloyu bitişik kablolardan ayırt etmek için disk ve gösterge noktası
Sağlam Talimatlar	Sinyal gücüne göre değişen FM tonu
Müdahale karşıtı ekran	Yeşil: Hiçbir müdahale yok Yeşil: İyi (sonuclar güvenilir)) Kırmızı: Şiddetli müdahale (sonuclar güvenilir değildir))
Müdahale karşıtı yetenek	Son derece dar alıcı frekans bandı ve benzersiz dijital işleme yöntemi, yakındaki çalışan kabloların ve boru hatlarının güç frekansını ve harmonik müdahalesini tamamen bastırabilir.
Müdahale mesafesi	Kopyalama yöntemini ve indüksiyon yöntemini kullanırken, verici kısa mesafede müdahale yaratacaktır.Müdahale mesafesi ile bağlantılıdır iletim gücü ve frekansıGüç ve frekans ne kadar yüksekse, müdahale o kadar güçlüdür. Bir alıcının bir verici tarafından rahatsız edilmediği asgari mesafe genellikle deneysel belirleme gerektirir: Boru hattı tespiti: Koplama yöntemiBir karışıklık olmadığını doğrulayabiliyorum.ötesinde5 metre, indüksiyon yöntemi 20 metreyi aşan herhangi bir müdahaleyi doğrulayabilir.Kablo kimliği: Bağlantı yöntemiBu durumdan sonra herhangi bir müdahale olmadığını doğrulayabiliyorum.2 ~ 5m

Kablo kimliği	KimlikmEtod: esnek Kağıtçık akıllı kimlik;Sayısı kablolar Kalibre edilmeli: 1 ila 20; Kalibrasyon değeri: Alınan sinyal ve iletilmiş sinyalin mevcut yüzdesi:Kalibrasyon değerinin %75 ila %135 arasında, bu da başarıyla tanımlanmanın koşullarından biridir. Yönlendirme: Göndericiler, alıcılar ve yüklenme sinyali, başarılı bir şekilde tanımlanmanın koşullarından biri olan aynı yönde olmalıdır.
Kablo tanımlama algılama aralığı	Doğrudan bağlantı yöntemi: döngü direnci ile sinyalleri tanımlayabilir0Ω~8kΩ(genellikle kablo uzunluğu0 ~ 20Kilometre, esas olarak zemin direnci ve kablo direnci ile belirlenir) Bağlantı yöntemi: döngü direnciyle sinyalleri tanımlayabilir0Ω'dan 1kΩ'ya(genellikle kablo uzunluğuna ulaşabilir)0~6cm (aslında topraklama direnci ve kablo direnci ile belirlenir)
Sıvı kristal	4.3-inç LCDRenkli ekran(yüksek parlaklık ekranı),Güneş ışığında görünür
dokunmak	Evet, kapasitif dokunuş
boyut	Yaklaşık350 mm (uzunluk) × 155 mm (genişlik) × 700 mm (Yükseklik)
Kalite	Yaklaşık 2kg
Bağlantı arayüzü	C tipi USBPort, havacılık soketi
Bobinin iç çapı	φ200mm (gerektiği gibi daha büyük çaplı özelleştirilebilir))
Çalışma sıcaklığı ve nem	-10oC~40oC;aşağıda % 80 Rh
Depolama sıcaklığı ve nemliği	-10oC ~ 50oC; ≤95%RH,Karartma yok.
Basınç direnci	AC2000V/rms (Kabukların ön ve arka uçlarından önce)
Güvenlik için uygundüzenlemeler	IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,kirlilik derecesi2
