Proje uyumluluğu ve risk azaltma için güvenilir yer altı hizmet doğrulaması gerektiren inşaat öncesi etüt ekipleri için özel olarak üretilmiştir.
Ürün Detayları
Ürün açıklaması:

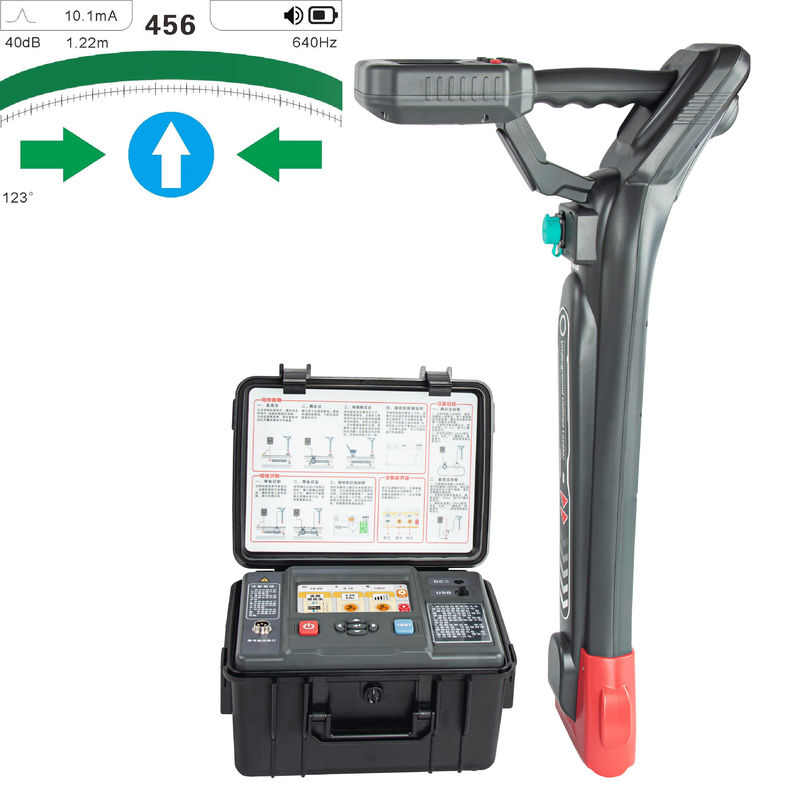

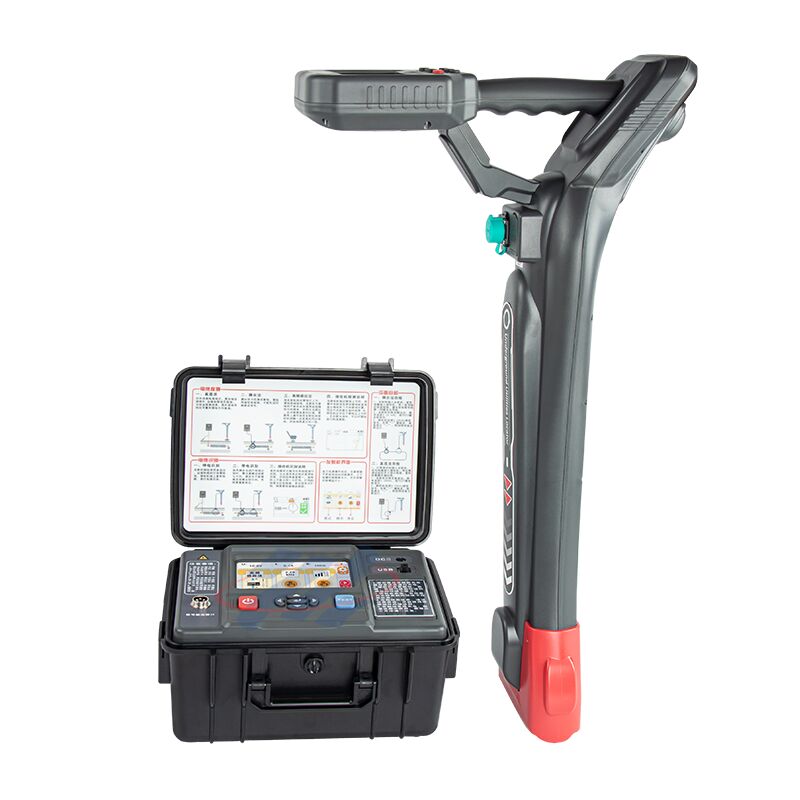

Akıllı kablo boru hattı dedektörü 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHzboru hattı test cihazı veya yol test cihazı olarak da bilinir, güçlü kapsamlı performansa sahip bir yol tespit cihazıdır.
boru hattı yolu tespiti, kablo tanımlama, arıza bulma gibi çoklu işlevlere sahiptir. Cihaz bir verici, bir verici akım kelepçesi, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz, bir alıcı esnek akım kelepçesi, bir bağlantı test kablosu ve isteğe bağlı bir A - çerçevesinden
oluşmaktadır.Akıllı kablo boru hattı dedektörü kazısız bir ortamda metal boru hatları ve yer altı kablolarının yol tespiti, boru hattı sayımı ve derinlik ölçümü için kullanılabilir. Cihaz, çeşitli filtreleme teknolojileri kullanır, parazit önleme yeteneklerine sahiptir, doğru bir şekilde konumlandırabilir ve derinliği ölçebilir ve çeşitli yer altı metal boru hatlarının tespiti ve devriyesi, boru hattı yönetimi ve bakımı, belediye planlaması ve inşaatı, güç kaynağı ve diğer departmanlar için uygundur. Boru hattı bakım birimleri için gerekli cihazlardan biridir. Bu işlev, bir sinyal vericisi, bir alıcı, bir sinyal iletim kelepçesi ve bir bağlantı test kablosunun işbirliği ile gerçekleştirilir.
Teknik veriler:
Verici:
| Boru hattı tespiti (kablo konumu takibi, yön göstergesi, derinlik ölçümü, akım ölçümü), kablo tanımlama, A-çerçeve arıza bulma (isteğe bağlı işlev) |
Çoklu frekans sinyal iletim modları |
| 8.4V |
10.8V Giriş yöntemi |
| Çıkış yöntemi |
Doğrudan bağlantı yöntemi, kuplaj yöntemi, indüksiyon yöntemi |
Çıkış frekansı |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz,
65.6kHz, 81.9kHz, 197kHz |
| Çıkış Modu |
Otomatik tanımlama, farklı aksesuarlara göre otomatik tanımlama |
| Çıkış Gücü |
Maksimum 15W, 9 seviye ayarlanabilir |
| empedans |
Tam otomatik gerçek zamanlı empedans eşleştirme ve koruma işlevi |
| Doğrudan çıkış voltajı |
Maksimum 150Vpp Devre Koruması |
| Aşırı yük ve kısa devre korumalı |
likit kristal |
| 0~ |
inç LCD likit kristaldokunmatik |
| renkli ekran |
(yüksek parlaklıkta ekran), |
| Yaklaşık |
320mm (uzunluk) x 275mm (genişlik) x 145mm ( yükseklik)Alıcı: |
İşlev
Boru hattı tespiti (kablo konumu takibi, yön göstergesi, derinlik ölçümü, akım ölçümü), kablo tanımlama, A-çerçeve arıza bulma (isteğe bağlı işlev) |
güç kaynağı |
| 8.4V |
büyük kapasiteli şarj edilebilir lityum pilGiriş yöntemi |
| Dahili alıcı bobini, esnek kelepçe, A |
-çerçeve ( isteğe bağlı işlev)Alma frekansı |
Aktif tespit frekansları: 640Hz |
, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHzGüç frekansı pasif tespit frekansı: 50Hz, 60Hz,
250HzRF pasif tespit frekans bandı: merkez frekansları
32.7kHz, 65.6kHz, 81.9kHz, 197kHzBoru hattı tespit modu |
| Geniş tepe yöntemi, dar tepe yöntemi, vadi yöntemi |
Boru hattı tespit ekranı |
| Klasik konumlandırma modu, tel seyir modu, sinyal bozulması ölçüm modu |
Boru hattı tespit aralığı |
Doğrudan bağlantı yöntemi: Genellikle, kablo uzunluğu |
0~20 döngü direncine sahip sinyalleri tanımlayabilir gömülü derinliğine bağlıdır.Kablolar
0~10 kilometreye ulaşabilir, bu esas olarak yer direnci, kablo direnci ve kablo gömülü derinliğine bağlıdır.Kablolar
2m'den daha az derinliğe gömülüDerinlik ve Akım |
| Kablo derinliği ve akım değerinin gerçek zamanlı gösterimi |
Boru hattı ölçüm derinliği |
| 0-20m |
Derinlik Doğruluğu |
Düzlem konumu hassas konumlandırma doğruluğu: Hedef kablo veya boru hattının merkez ekseni konumu: |
±%5 ( gömülü derinlik0-3m) -%10 ( gömülü derinlik 3m- 20m)Doğru veya Yanlış İpuçları |
Bitişik kablolardan kaynaklanan paraziti ortadan kaldırın. Bitişik kabloları ölçerken, bitişik kabloların ölçümü |
bitişik kablolar tarafından geri beslenen farklı sinyal güçlerine ve ölçülen akım fazlarına göre ayırt edilebilir. Kablo izleme işlemi sırasında, faz tablosunu gözlemleyin.Disk ve işaretçi, test edilen kabloyu bitişik kablolardan ayırt etmek için işaret eder
Sesli Talimatlar |
| Sinyal gücüyle değişen FM tonu |
Parazit önleyici ekran |
| Yeşil: Parazit yok |
Yeşil: İyi (sonuçlar güvenilir
) Kırmızı: Şiddetli parazit (sonuçlar güvenilmez
)port, havacılık soketi |
Son derece dar alıcı frekans bandı ve benzersiz dijital işleme yöntemi, yakındaki çalışan kabloların ve boru hatlarının güç frekansı ve harmonik parazitini tamamen bastırabilir. |
Parazit mesafesi |
Kuplaj yöntemi ve indüksiyon yöntemi kullanılırken, verici kısa bir mesafe içinde parazit üretecektir. Parazit mesafesi, iletim gücü ve frekansıyla ilgilidir. Güç ne kadar yüksek ve frekans ne kadar yüksek olursa, parazit o kadar güçlü olur. |
Bir alıcının bir verici tarafından rahatsız edilmediği minimum mesafe genellikle deneysel olarak belirlenmeyi gerektirir:
Boru hattı tespiti: Kuplaj yöntemi
parazit olmadığını 5m ötesinde teyit edebilir, indüksiyon yöntemi 20m ötesinde parazit olmadığını teyit edebilirKablo tanımlama: Kuplaj yöntemi 2~5m |
ötesinde parazit olmadığını teyit edebilir |
Kablo tanımlamaTanımlama m Yöntem: esnek kelepçe akıllıtanımlama; kalibre edilebilen kablo sayısı: 1 ila 20 ;
Kalibrasyon değeri: Alınan sinyalin ve iletilen sinyalin akım yüzdesi, kalibrasyon değerinin %75 ile %135'i
arasındadır, bu da başarılı tanımlamanın koşullarından biridir; |
Yönlülük: İletici kelepçe, alıcı kelepçe ve yükleme sinyali aynı yönde olmalıdır, bu da başarılı tanımlamanın koşullarından biridir. |
Kablo tanımlama tespit aralığıDoğrudan bağlantı yöntemi: 0Ω~8kΩ döngü direncine sahip sinyalleri tanımlayabilir (genellikle
0~20 kilometre kablo uzunluğuna ulaşabilir, esas olarak yer direnci ve kablo direncine bağlıdır)Kuplaj yöntemi: 0Ω ila 1kΩ döngü direncine sahip sinyalleri tanımlayabilir
; (genellikle |
| 0~ |
6cm kablo uzunluğuna ulaşabilir (esas olarak topraklama direnci ve kablo direncine bağlıdır) likit kristal4.3- inçLCD |
| renkli ekran |
(yüksek parlaklıkta ekran), |
| güneşte görülebilir |
dokunmatikEvet, kapasitif dokunmatik |
| Bağlantı arayüzü |
Type-C USB port, havacılık soketi |
| Bobin iç çapı |
Φ200mm (gerektiğinde daha büyük çap özelleştirilebilir ) Çalışma sıcaklığı ve nemi -10°C~40°C; |
| %80 |
Rh altında |
| Depolama sıcaklığı ve nemi |
-10°C~50°C; ≤%95 RH, yoğuşmasız |
| Basınç dayanımıAC2000V/rms ( |
gövdenin ön ve arka uçlarından önce)Güvenlik yönetmeliklerine |
uygunIEC61010-1 CAT III 600V, IEC61010-031, IEC61326,
kirlilik derecesi
2
Ekibiniz için XHGX507C ile ilgileniyor musunuz?
Toplu fiyatlandırma, teknik veri sayfaları ve özel yapılandırma seçenekleri için bizimle iletişime geçin.
▎Sıkça Sorulan Sorular
S: XHGX507C, inşaat öncesi hizmet etütleri ve düzenleyici uyumluluk için uygun mudur?
Evet. XHGX507C, kazı, hendek açma veya yönlü sondajdan önce gereken inşaat öncesi hizmet etütleri için özel olarak tasarlanmıştır. Hem enerjili (50Hz pasif mod) hem de enerjisiz kabloları (verici modları) tespit etme yeteneği, düzenleyici uyumluluğu destekleyen ve maliyetli kablo kesintilerini önlemeye yardımcı olan kapsamlı yer altı hizmet haritalaması sağlar.
S: Cihaz, birden fazla üst üste binen hizmetin olduğu sahaları nasıl ele alır?
Çoklu frekans çalışması, akım ölçümü ve çift anten modlarının birleşimi, hizmet tıkanıklığını gidermek için birden fazla strateji sunar. Farklı frekanslardaki sinyal yanıtlarını karşılaştırarak ve akım seviyelerini ölçerek, operatörler yoğun yer altı koridorlarında bile bireysel hizmetleri izole edebilir. Oluk modu, son rota onayı için ek hassasiyet sağlar.
S: Saha etütlerinden ne tür belgeler üretilebilir?
Cihazın LCD ekranı, saha planlarına manuel olarak kaydedilebilen gerçek zamanlı derinlik ve akım okumaları sağlar. Profesyonel etüt teslimatları için operatörler genellikle kablo yollarını ve derinliklerini sprey boya ile işaretler ve bulguları fotoğraf ve yazılı kayıtlarla belgeler. GIS haritalama sistemleriyle entegrasyon için GPS özellikli veri kaydı aksesuarları mevcut olabilir.
