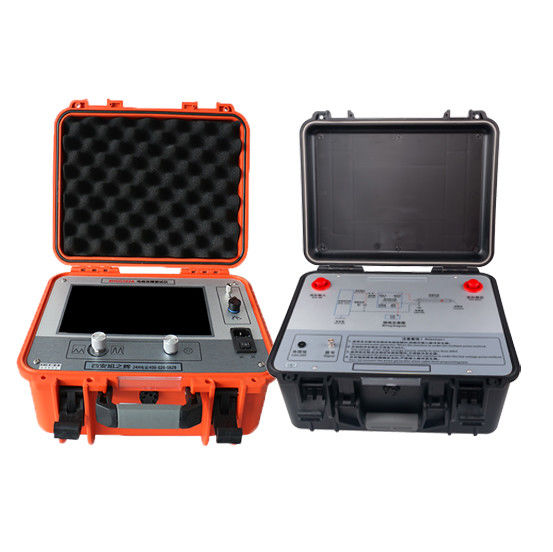

XHGG502A Kablo Arıza Ön Konumlandırıcı, insan-makine etkileşimli test için basit bir işletim arayüzüne sahip endüstriyel bir 10.1 inç tam renkli TFT dokunmatik ekrana sahip hepsi bir arada bilgisayar üzerine kurulu profesyonel düzeyde bir cihazdır. Modern elektronik ve bilgisayar teknolojilerini endüstriyel sınıf entegre devreler ve bileşenlerle birleştirerek, kablo dalga hızı ölçümü, kablo uzunluğu testi ve kablo arıza mesafesi testi tamamlamak için sinyal filtreleme, toplama, veri işleme, grafiksel görüntüleme ve grafiksel analiz gerçekleştirir. Dahili yüksek kapasiteli lityum pil ve IP54 veya daha iyi dereceli koruyucu şasi, saha koşullarında kararlı, güvenilir ve kullanımı kolay performans sağlar.
Uygulama Kapsamı
XHGG502A, düşük dirençli, kısa devre, açık devre ve kopuk devre kablolarındaki ve yüksek dirençli kaçak ve yüksek dirençli aşırı gerilim arızalarındaki arızaları tespit etmek ve analiz etmek için özel olarak tasarlanmıştır; güç kabloları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve çeşitli kesit ve ortamlardaki gömülü teller. Düşük voltajlı kabloları (6kV ve altı), orta ve yüksek voltajlı kabloları (6kV ila 35kV) ve yüksek voltajlı kabloları (66kV ve üstü), yağ emdirilmiş kağıt, damlamayan kağıt, çapraz bağlı polietilen (XLPE) ve diğer kauçuk veya plastik yalıtım, hem ekranlı hem de ekranı olmayan yapısal tipleri kapsar.
Yüksek dirençli aşırı gerilim arızasının yalnızca düşük voltajlı darbe yöntemiyle kırılamadığı durumlarda, XHGG502A, net, analiz edilebilir bir arıza yankısı elde etmek için özel DC 35kV darbe kuplörü ve çoklu darbe yöntemi ile birlikte kullanılır, bu da onu sıradan test cihazlarının belirlemekte zorlandığı zorlu, yüksek dirençli arızalar için çok uygun hale getirir.
Ana Özellikler
10.1 inç tam renkli TFT dokunmatik ekran.
Güvenli, kararlı ve basit görüntüleme ve işlem için gömülü sistem.
Kablo dalga hızı, kablo uzunluğu ve arıza mesafesini test eder.
Zamanında ve doğru sonuçlar için gerçek zamanlı dalga formu yakalama ile tam otomatik sürekli örnekleme.
Test mesafesini görüntülemek için otomatik test aralığı ayarı ve otomatik dalga formu analizi.
Basit, hızlı ve güvenilir kontrol için dokunmatik ve kodlu düğme işlem modları.
Düşük voltajlı darbe yöntemi, yüksek voltajlı aşırı gerilim yöntemi ve çoklu darbe yöntemi (8 kez) ile pürüzsüz, kolay yorumlanabilen dalga formu görüntüleme.
Karşılaştırma, otomatik mesafe testi, manuel analiz ve mesafe ölçümü için 8 set yüksek ve düşük voltaj dalga formu görüntülemek üzere darbe kuplörü ile birlikte kullanılan çoklu darbe yöntemi.
Kullanışlı dalga formu dosyası yönetimi ve arşivleme için güçlü veri işleme.
Büyük dalga formu depolama: 8.000'den fazla düşük voltajlı darbe ve yüksek voltajlı aşırı gerilim kaydı ve 250'den fazla çoklu darbe kaydı, yönetim ve analiz için PC yazılımına USB dışa aktarma ile.
1024x600 çözünürlükte 280 nit'e ulaşan ultra yüksek parlaklıkta LED arka aydınlatma, doğrudan güneş ışığı ortamları için uygundur.
Mains gücünün olmadığı yerlerde test imkanı sağlayan hızlı şarj özellikli dahili yüksek kapasiteli lityum pil paketi.
Minimum IP54 dereceli koruyucu şasi.
Teknik Parametreler
| Parametre |
Özellik |
| Örnekleme frekansı |
1MHz - 400MHz |
| Düşük voltaj darbe genliği |
300V ± %15 |
| Mesafe ölçüm aralığı |
≥ 120km |
| Test aralığı |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Darbe genişliği |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Minimum çözünürlük |
0.07m |
| Test kör noktası |
≤ 10m |
| Ölçüm hatası |
≤ ± (%0.5 x L + 1m), burada L kablo uzunluğudur |
| Güç kaynağı |
Şarj edilebilir AC110V - 240V, 50Hz/60Hz; dahili 11.1V lityum pil paketi; şarj süresi yaklaşık 2 saat, çalışma süresi 5 saatten fazla |
| Darbe kuplörü dayanım gerilimi |
DC 35kV |
| Çalışma koşulları |
Sıcaklık -20℃ ila +65℃, bağıl nem %90, atmosfer basıncı 750±30mmHg |
Çalışma Prensibi ve Test Yöntemleri
Cihaz, temel test prensibi olarak seyahat eden dalga yöntemini benimser ve üç saha kanıtlanmış test yöntemini destekler.
Düşük voltajlı darbe yöntemi - doğrudan ölçülebilen düşük dirençli, kısa devre ve açık devre arızaları için uygundur, test edilen kabloya test cihazını bağlamak için tek Q çıkış hattını kullanır.
Yüksek voltajlı aşırı gerilim yöntemi - doğrudan test edilemeyen yüksek dirençli aşırı gerilim arızaları için numune alma toprağına yansıyan sinyali almak için numune alıcıyı kullanır.
Çoklu darbe yöntemi - karşılaştırma, kolay mesafe testi ve hassas arıza mesafesi okuması için tek ekranda 8 set yüksek ve düşük voltaj dalga formu görüntülemek üzere darbe kuplörü ile birlikte kullanılır.
Sıkça Sorulan Sorular
S1. Pilin şarj olması ne kadar sürer ve cihaz ne kadar süre çalışabilir?
Dahili 11.1V lityum pil paketi güç soketi üzerinden şarj edilir. Yaklaşık 1 saatlik şarj yaklaşık 2.5 saat bekleme süresi sağlar, yaklaşık 2 saat pil sıfırdan tam olarak şarj olur ve tam şarj 5 saatten fazla çalışma süresini destekler.
S2. Yüksek voltajlı aşırı gerilim veya çoklu darbe yöntemi testleri için cihaz AC 220V ile çalıştırılabilir mi?
Hayır. Yalnızca düşük voltajlı darbe yöntemi kullanıldığında, cihaz AC 220V ile çalıştırılabilir. Yüksek voltajlı aşırı gerilim yöntemi veya çoklu darbe yöntemi örnekleme testleri için AC 220V'a bağlanması kesinlikle yasaktır ve cihaz şarj olurken örnekleme de yasaktır.
S3. Darbe kuplörü yüksek voltaj kabloları nasıl bağlanmalıdır?
Kuplör yüksek voltaj hattı A ve hattı B kablolamasını yaparken, kablolar yalnızca takılıp çıkarılabilir. Döndürülmeleri veya bükülmeleri kesinlikle yasaktır.
S4. Yüksek dirençli bir arızada, örneklenen dalga formu belirgin bir salınım göstermiyor ve ölçülen mesafe her zaman tam kablo uzunluğuna eşit oluyor. Ne yapmalıyım?
Bu genellikle arıza noktasının kırılmadığı, dolayısıyla bir kırılma ark deşarjı olmadığı ve arıza mesafesinin ölçülemeyeceği anlamına gelir. Nispeten standart bir arıza yankısı görünene kadar, cihaz tarafından kaydedilen dalga formunu izlerken yüksek voltajlı jeneratörün darbe yüksek voltajını mümkün olduğunca artırın.
S5. Hangi satış sonrası hizmetler sağlanmaktadır?
Cihaz, ürün kalitesi sorunları için satın alma tarihinden itibaren bir yıl garanti, ömür boyu bakım ve teknik hizmet ile birlikte gelir. Herhangi bir anormallik veya arıza bulunursa, lütfen en uygun ve etkili çözümü ayarlayabilmemiz için bayi veya şirketimizle iletişime geçin. İnsan hatasından kaynaklanan hasarlar cihaz garantisini geçersiz kılacaktır.
