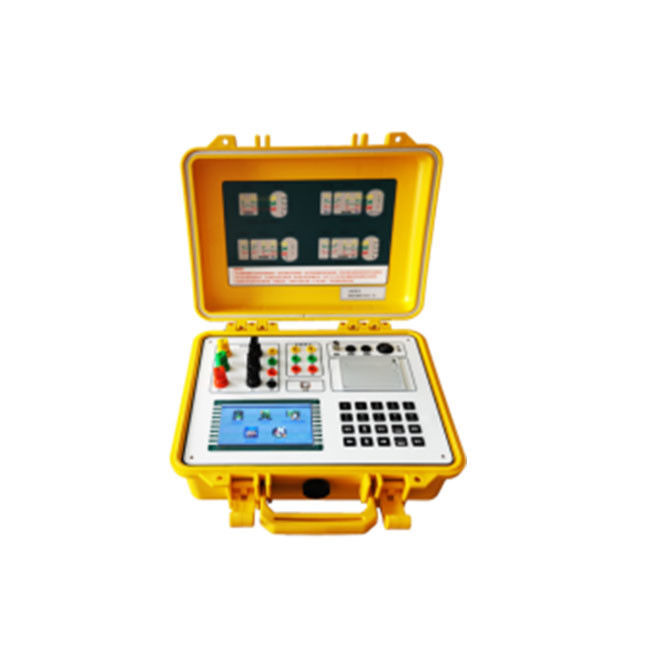

Dokunmatik LCD Dijital Yük ve Yüksüz Kayıp Test Transformör Kapasite Testörü

Transformör kapasitesi testcisi XHTX1318AJis specialized in bad power users evading basic electricity fee and secretly adding capacity problems and is a new-type high precision instrument specially used for the measurement of the transformer capacity and characteristic parametersBu ürün geniş ekranlı renkli LCD, İngilizce ekran, basit ve hızlı menü işleyişi, insan-makine arayüzü kullanır.Enstrümanın içinde yerleşik bir şarj edilebilir pil var ve harici güç kaynağı olmadan çalışabilirTamamen şarj edilmiş bir bataryada 100'den fazla transformatör seti sürekli olarak ölçülebilir.Enstrüman, dış üç fazlı test gücü olmadan üç fazlı hassas 50Hz sinüs dalgası AC test gücünü sağlayabilir., voltaj düzenleyicisi, akım düzenleyicisi ve kapasiteyi ve transformatör yük kaybını ölçen diğer yardımcı ekipmanlar, böylece iş verimliliğinizi büyük ölçüde artırıyor.Bu çok fonksiyonel bir ölçüm cihazıdır ve iki yaygın metreye eşittir: aktif transformatör kapasitesi ölçüm cihazı ve transformatör parametresi ölçüm cihazı.Test transformatör kapasitesi için kullanılabilir, türü, yüksüz akım, yüksüz kayıp, yük kaybı, impedans voltajı vb.Bu ürünün küçük boyut, hafif, yüksek doğruluk, iyi istikrar, basit çalışma vb. gibi birçok avantajı vardır.Transformör kaybını ve kapasitesini basit kablolama ve kullanışlı testle ölçebilirsiniz. Bu tür enstrümanlardan sadece birinde. Böylece iş verimliliği büyük ölçüde artmış olur..

Görev

• Farklı dağıtım transformatörleri ölçebiliriz, güç transformatörü kapasitesi ek ekstra güç yerine daha uygun ve verimli.
• Dış güç kaynağı, voltaj, akım düzenleyici ekipmanları vb ile birleştirildiğinde, herhangi bir yüklenme akımı, herhangi bir yüklenme kaybı, impedans voltajı,yük kaybı ve benzeri.
• Transformörün karakteristik testi, test aralığı geniş, esnek yapılandırılmıştır.sadece akım transformatörüne ve voltaj transformatörüne basit bağlantı yoluyla,Test kapsamı yüksek dereceli güç transformatörüne genişletilebilir.
• Kablo terminallerini kısa devreye sok, insanileştirme tasarımı, kilitli, dönüşüm ünitelerine bağlanmak için kolay.
• Tüm sonuçlar otomatik olarak ilgili düzeltme gerçekleştirilmektedir. Sadece ilgili parametreleri girmeniz gerekir (sıcaklık, yük ayar katsayısı vb gibi),sonra enstrüman otomatik olarak dalga şekli deformasyon düzeltme gibi kalibre edebilir, sıcaklık düzeltmesi, nominal olmayan voltaj düzeltmesi, nominal akım düzeltmesi, böylece doğru çok daha yüksek
• Maksimum voltaj 750V'ye kadar ve maksimum akım 100A'ya kadar koruma devresine sahiptir.Doğru değişim nedeniyle enstrümanın hassasiyeti ve hasarı için endişelenmeyin..
• Voltaj ve akım aralığı çok esnek ve dış CT veya VT bağlayarak genişletmek için kolay olabilir
• Büyük ekran, yüksek parlaklık LCD ekranı, İngilizce menü ve işletim ipuçları, dost canlısı insan-makine arayüzü ve geniş sıcaklık toleransı, parlaklık ayarlanabilir LCD ekranı,Farklı sıcaklıklara adapte olabilir.
• Termolojik duyarlı bir yazıcı cihazın içine yerleştirilmiştir.
• Transformör Testinin Tanımı ve Terimleri

Transformör kapasitesi ve karakteristik testi profesyonel bir testtir.Bu özellikleri ve test edilen işlemi tanımlamak ve tanımlamak için tekil terimlere ihtiyaç vardır.

1.Dokun

Tırnaklı sargılı transformatörde, sargıdaki her şırınga, bu şırıngada sabit bir sargı sayısını temsil eder.Bu aynı zamanda bu musluk sargısı ile diğer sabit sargılar arasındaki sargının sabit dönüş sayısı oranı anlamına gelir.

2.AnaTapping

Tap, dönüşümün nominal parametrelerine karşılık gelir.

Dikkat: Yük/yüksüz kayıp ve yüksüz akım verileri, ana şırınga altındaki transformatör verileridir (ayrı belirtilen diğer şırıngalar hariç).

3.Yükle TapDeğiştirici

Transformörün tahrik veya yük altında çalışması altında musluk sargısının konumunu değiştirmek için kullanılan cihaz.

4.Heyecan yok.DokunDeğiştirici

Transformörün şırınga sargısının pozisyonunu hiçbir yük olmadan veya uyarı olmadan çalıştırılırken değiştirmek için kullanılan cihaz.

5.No-load Loss (genellikle: demir kaybı, demir olarak bilinir)çekirdekkayıp)

Belirli frekans altındaki nominal voltaj (tıklama voltajı) bir sargının terminaline uygulandığında ve diğer sargılardaki devre açık olduğunda, bu durumda tüketilen aktif güç No-load kaybıdır.

6.Yüksüz akım

Bir sargıların terminaline ve diğer sargıların açık devresine nominal frekans altında nominal voltaj (tıklama voltajı) uygulandığında, akımın kök ortalamasının değeridir.

Not 1: Üç fazlı transformatör için, üç fazlı terminallerin akım ortalamasıdır.

Not 2: Genellikle göstermek için nominal akımın yüzdesini kullanın.

7.Yük Kaybı (Kısayol Kaybı/Bakır Kaybı)

Bir çift sargıda, nominal akım hat uçundan geçerken ve diğer sargıdaki nominal frekans ve referans sıcaklık altında kısa devre yaparken,bu durumda,Kullanılan aktif güce yük kaybı denir.Aynı zamanda, eğer başka bir sargı varsa, lütfen devreyi açın.

Not1: Çift sargılı transformatör için, sadece bir çift sargı ve bir yük kaybı değeri vardır.

Çok sargılı transformatör için, çok çift ve yük kaybı değerleri vardır,toplam yük kaybı belirlenmiş sargı kombinasyonunun yük kaybına karşılık gelmelidir.

Not2: Bir sargı kombinasyonunda (ya da kanatlı portföyünde) iki sargı için nominal kapasite farklı olduğunda,Yük kaybı, en düşük nominal kapasiteye sahip sargıların nominal akım değerine dayanmalıdır., ve referans kapasitesini belirlemelidir.

• Toplam kayıp
• Yüksüz kayıp ve yük kayıplarının toplamı
• Kısa devre Impedans

Genel olarak, kısa devre impedansı, nominal frekans ve referans sıcaklık altında, bir çift sargıların impedans değeridir.Bir sargı çiftinin bir sargıdaki eşdeğer seri impedansı, bu sargıların uçları arasındaki

Z=R+jX(Ω). Değeri bulmak için, diğer sargının terminalinin kısa devreye girmesi gerekir.

Not1: Çaplı sargıları olan transformatörler için, kısa devre impedansının belirlenmiş şırınga olması gerekir, özel bir talimat yoksa, ana şırınga anlamına gelir.Döngü eşdeğer yıldız bağlantısında ise tek fazın impedans değeri..

Not 2: Bir çift sargıların aynı sargısında Zref referans impedans değerinin Z değerinin kesir değerini ifade eden yönlü olmayan göreceli değeri kullanarak şu şekilde temsil edilebilir:

Formül üç fazlı ve tek fazlı transformatör için uygundur.
U ∆ Voltajı Z ve Zref sargılarda ((not voltajı veya çekim voltajı)
Sr ∆Kapacite'nin temel değeri.

The relative value is equal to the ratio between the applied voltage and rated voltage (tapped voltage) when operator wants to get the corresponding rated current (tapped current) in short circuit testBu voltaj, bu çift sargıların kısa devre voltajı olarak da adlandırılır. Genellikle yüzde olarak ifade edilir.

Teknik parametreler
Dahili pilin çıkış aralığı
Voltaj: 0 ̊10V
Akım: 0 ̊10A
Karakteristik testin giriş aralığıGüç kaynağı

Voltaj: 0 ̊750V

Akım: 0 ̊100A

Testin doğruluğu

Voltaj, akım:±0,2%
Güç:±0,5% ((CosΦ>0,1), ±1,0% ((0).02

Çalışma sıcaklığı: -20°C+60°C

Şarj cihazı talebi
Elektrik kaynağı: AC160V~265V
Adaptör çıkışı 12.6V 1000mA

İzolasyon
(1) Kapalılık, voltaj, akım ile kapalılık arasındaki yalıtım direnci ≥100MΩ
(2) 2kV güç frekansını (etkili değer)
Giriş gücü ve makine kabını, test süresi 1 dakikadır.

Hacim:32cm×25cm×12cm
Ağırlık: 2.5KGS

İşleme paneli şeması
Operasyon paneli resme benzer: yazıcı, LCD, klavye, kapasite testi kablo deliği, karakteristik test ve iletişim arayüzünün bağlama noktası dahil.

Ana Menü
Güç düğmesini açtıktan sonra, otomatik olarak ana menü arayüzüne girin (Şekil 2'ye bakın) Ana menü şunları içerir: "Transf. güç ", "Hiç - yük kaybı", "Yük kaybı", "Veriler Tarayıcısı","Sistem Ayarları" beş maddeGerekli fonksiyonu seçmek için "↑", "↓" tuşlarını kullanabilir ve girmek için "OK" tuşuna tıklayabilirsiniz.

Aynı zamanda, cihaz, sistemin iç saat çipine göre, mevcut zamanı doğru bir şekilde gösterebilir.
