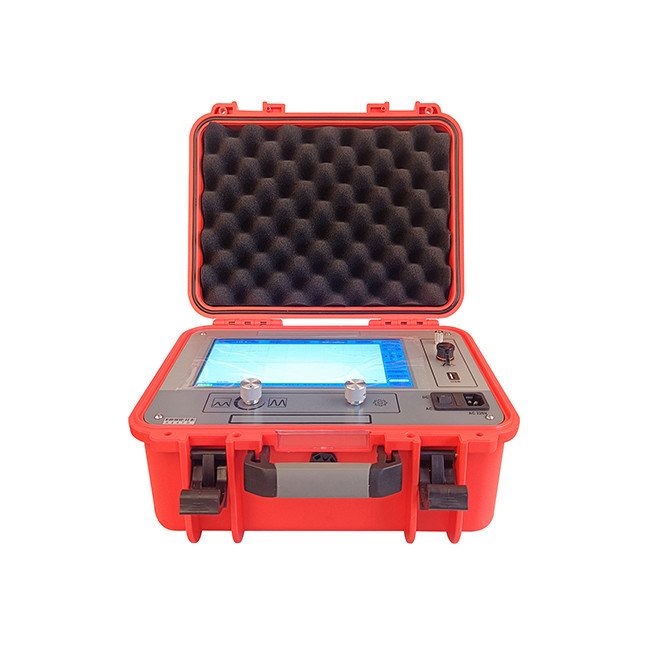

The kablo arıza ön bulucu XHGG502A2 insan-bilgisayar etkileşimli test elde etmek için basit bir işletim yazılımı arayüzüne sahip endüstriyel sınıf 10,1 inç dokunmatik entegre bir bilgisayar kullanır. Endüstriyel sınıf entegre devreler ve cihazlar kullanır ve kararlı, güvenilir ve kullanımı kolay, dahili büyük kapasiteli bir lityum iyon pile sahiptir.
Bu kablo arıza test cihazı, güç kablolarının durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Bu kablo arıza test cihazı, kablo hızı ölçümü, kablo uzunluğu testi ve kablo arıza mesafesi testini tamamlamak için sinyal filtreleme, toplama, veri işleme, grafik görüntüleme ve grafik analizi elde etmek için modern elektronik teknolojisi ve bilgisayar teknolojisini birleştirir.
Bu kablo arıza test cihazı, güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve farklı kesitlere ve farklı ortamlara sahip çeşitli malzemelerden yapılmış yeraltı kablolarının düşük dirençli, kısa devre, açık devre ve kopuk tel arızaları için ve ayrıca yüksek dirençli kaçak ve yüksek dirençli atlama arızaları için uygundur.
Özellikler
• 10,1 inç tam renkli TFT dokunmatik ekran;
• Gömülü sistem, güvenli, kararlı ve basit ekran ve çalışma modu;
• Kablo dalga hızı, kablo uzunluğu ve arıza mesafesini test etme işlevi ile;
• Tamamen otomatik sürekli örnekleme, her zaman dalga formu yakalama, zamanında ve doğru.
• Otomatik test aralığı ayarı, otomatik dalga formu analizi ve test mesafesinin görüntülenmesi ile donatılmıştır.
• Tamamen İngilizce menü, dokunmatik ve kodlanmış düğmelerin iki çalışma yöntemi, basit, hızlı ve güvenilir.
• Düşük voltajlı darbe yöntemi, yüksek voltajlı atlama yöntemi ve çoklu darbe yöntemi (8 kez) test teknolojisi ile donatılmış, dalga formu ekranı pürüzsüz ve yorumlanması kolaydır.
• Çoklu darbe yöntemi kullanıldığında, otomatik mesafe testi, manuel analiz ve mesafe ölçümü için uygun olan 8 grup yüksek ve alçak gerilim dalga formu karşılaştırmalarını görüntülemek için bir darbe kuplörü ile kullanılır.
• Cihaz, kullanıcıların dalga formu dosyalarını yönetmesini ve arşivlemesini kolaylaştıran güçlü veri işleme yeteneklerine sahiptir.
• Büyük bir test dalga formu depolama işlevine sahiptir: Sahada test edilen dalga formları, herhangi bir zamanda geri çağırma ve gözlem için Çince adlandırma ile belirtilen sırayla cihaza kolayca kaydedilebilir; 8.000'den fazla düşük voltajlı darbe ve yüksek voltajlı atlama dalga formu kaydı ve çoklu darbeler 250'den fazla dalga formu kaydı kaydedilebilir ve dalga formu dosyaları, USB iletişimi kullanılarak yönetim ve analiz için bilgisayar yazılımına aktarılabilir.
• Ultra yüksek parlaklık, LED arka ışık parlaklığı 280nit'e ulaşır, çözünürlük 1024*600, doğrudan güneş ışığına maruz kalan ortamlarda kullanım için uygundur.
Teknik özellik
| Örnekleme frekansı |
80MHz |
| Düşük voltaj darbe genliği |
100V±15% |
| Aralık aralığı |
≥65km |
| Test aralığı |
300m/1km/5km/25km/65km |
| Darbe genişliği |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| Test frekansı |
80MHz/40MHz/10MHz/2MHz/1MHz |
| Minimum çözünürlük |
0.01m |
| Test kör bölgesi |
≤20m |
| Ölçüm hatası |
≤±(0.5%×L+1m), L kablo uzunluğudur |
| Güç kaynağı modu |
şarj AC110V～240V, 50Hz/60Hz, iç Şarj edilebilir lityum pil, yaklaşık 2 saat şarj etme, 5 saatten fazla kullanım süresi |
| Hacim ve ağırlık |
L358mm×W284mm×H168mm-4.7kg |
| Çalışma koşulları |
Sıcaklık -20℃～+65℃, bağıl nem %90, atmosfer basıncı 750±30mmHg |
Bu model bir kuplör içermez. Bir kuplöre ihtiyaç duyulursa, lütfen satış temsilcisiyle iletişim kurun.
Bir kuplör yapılandırılırsa, çoklu darbe menzili yöntemleri gerçekleştirilebilir. Kuplör yoksa, yalnızca düşük voltajlı darbe yöntemi ve yüksek voltajlı atlama yöntemi (yani, ICE&Decay) mevcuttur.
Çoklu darbe yöntemi test arayüzü aşağıdaki gibidir:
Düşük voltajlı darbe yöntemi test arayüzü aşağıdaki gibidir:
Yüksek voltajlı atlama yöntemi (ICE&Decay) test arayüzü aşağıdaki gibidir:
Panelin tanıtımı
1 Ekran: 10,1 inç tam renkli TFT dokunmatik ekran;
2 Topraklama: Emniyet topraklama terminali;
3 Sinyal: Düşük voltajlı darbe yöntemi darbe sinyali çıkış arayüzü, yüksek voltajlı atlama yöntemi örnekleyici, çoklu darbe yöntemi kuplör sinyali alma giriş arayüzü;
4 USB: Dalga formu dosyalarını bilgisayara aktarmak için USB iletişimi kullanın;
5 Güç soketi: Cihaz çalışma güç kaynağı, AC 220V bağlantı noktası/şarj portu;
6 Sigorta: AC 220V güç kaynağı sistemi sigorta montaj yeri, (3A sigorta);
7 Güç anahtarı: "I" vitesi, sistemi çalıştırmak için AC 220V güç kaynağı kullanın;
"II" vitesi, sistemi çalıştırmak için dahili pili kullanın; "güç soketi" AC 220V güç kaynağına bağlandığında, pili de şarj eder;
"O" vitesi, sistem gücünü kapatın;
8 Genlik: Dalga formlarını toplarken, toplanan dalga formunun genliğini değiştirmek için genlik düğmesini ayarlayın;
9 Çalışma düğmesi: sistem arayüzünü çalıştırmak için bir döner düğme, seçmek için döndürün ve onaylamak için basın;
10 Yer değiştirme: dalga formlarını toplarken, toplanan dalga formunun temel çizgi yüksekliğini değiştirmek için yer değiştirme düğmesini ayarlayın.
Paket listesi
• TDR Kablo arıza bulucu: kabloları test etmek ve analiz etmek için düşük voltajlı darbe yöntemi, yüksek voltajlı atlama yöntemi ve çoklu darbe yöntemi (kuplör gereklidir) kullanan bir birim;
• Kuplör: çoklu darbe yöntemi için kullanılır (isteğe bağlı);
• Çıkış hattı (1,5 m tek Q hattı): düşük voltajlı darbe test yöntemi sırasında kablo arıza test cihazını ve test altındaki kabloyu bağlar;
• Giriş hattı (2m çift Q hattı): yüksek voltajlı atlama test yöntemi sırasında kablo arıza test cihazını ve örnekleyiciyi bağlar;
• Örnekleyici: yüksek voltajlı atlama yöntemi sırasında yüksek voltaj sinyalinden örnekleme toprağına yansıyan sinyali alır;
• Güç kablosu (1,8 m): kablo arıza test cihazı için şarj bağlantı hattı;
• Kuplör yüksek voltaj hattı A: çoklu darbe yöntemi sırasında kuplörü ve test altındaki kabloyu bağlar. Kablolama yaparken, döndürülüp bükülmeden sadece takılıp çıkarılabilir;
• Kuplör yüksek voltaj hattı B: çoklu darbe yöntemi sırasında kuplörü ve yüksek voltajlı darbe sinyal kaynağını bağlar. Kablolama yaparken, döndürülüp bükülmeden sadece takılıp çıkarılabilir;
• Topraklama teli (2,5 m): kuplör topraklama teli;
• USB kablosu: dalga formu dosyalarını bilgisayara aktarırken kullanılır.
